Die Backup-Systeme sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben dem Lithium-Ionen-Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und ein Cerbo GX von Victron Energy zur Systemüberwachung. Damit können Sie Ihre Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.
Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.
Einsatzgebiete des Backup-Kits:
- Notstromversorgung
- Netzunabhängige Solarsysteme (Inselanlagen)
- Nachrüstung bestehender PV-Anlagen
- Netzgekoppelte Stromversorgung
- USV-Anlagen

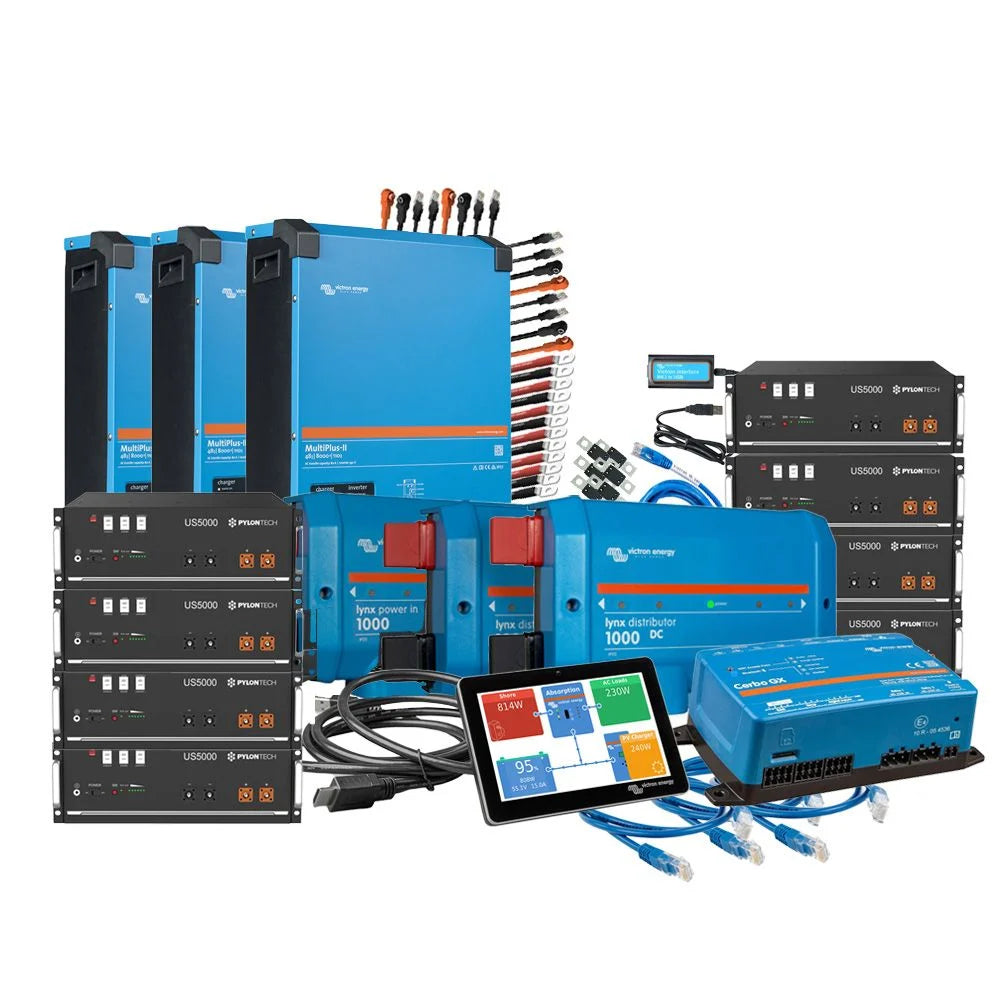

Was enthält das Backup-System?
- Pylontech US5000 4,8 kWh LiFePO4 Akku (je nach Auswahl 4x, 6x oder 8x)
- 3x MultiPlus-II 48/8000/110-100/100 230V Gerätekombination
- 2x Victron Lynx Distributor
- 1x Victron Cerbo GX Bedienpanel
- 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
- 1x Victron MK3-USB Ve.Bus zu USB Interface
- 1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
- 2x 0,9m Victron RJ45 UTP Kabel
- 1x 3m Victron RJ45 UTP Kabel
- 6x 1m Batteriekabel 35mm² M8-Ösen
- 6x 200A 70V MEGA Sicherung
- 2x Pylontech Batterieanschlusskabelset
- Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
- Victron 5m RS485 zu USB Interface Kabel
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Die Multiplus Gerätekombination wird passend für die Pylontech Batterien vorkonfiguriert.
Die Speicherlösung – Pylontech US5000C Akkus
Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.
- Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
- Absolut eigensichere Lithiumtechnologie
- Hohe Lade- und Entladeleistung möglich
- Integriertes BMS
- Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
- Absolut wartungsfrei und langlebig
- Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion
Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination
Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.
- 8000 W Leistung bei nicht linearer Belastung 6400 W Dauerbelastung und 15000 W Spitzenleistung
- für 48V Batteriespannung
- 100A Transferschalter
- 110A Batterieladegerät
- Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
- max. Wirkungsgrad: 95%
- Schutzklasse: IP22
Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.
Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display
Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
Konfigurationsbroschüere
Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
