Die Solar-Direct Solaranlage zur Hausnetz-Einspeisung bietet dir eine ausgezeichnete Möglichkeit einen Teil deines benötigten Haushaltsstroms selbst zu erzeugen und dadurch die Gesamtausgaben für Strom erheblich zu reduzieren. Dieses System enthält neben den vier 405W starken Glas-Glas Modulen, den perfekt dazu passenden und kompakten Mikrowechselrichter HMS-1600-4T von Hoymiles und 1-4 Zendure SolarFlow LiFePO4 Erweiterungsbatterien. Um alles miteinander verbinden zu können, ist ein HMS-Anschlusskabel im Set inklusive, welches mit dem Plug and Play Prinzip sehr leicht zu installieren ist. Damit du alles intelligent Steuern kannst, stehen dir zusätzlich 2 Smart Plugs bereit. Zusätzlich hast du einen DTU-Lite-S, der die Informationen und Daten des Wechselrichters mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles Überwachungssystem S-Miles Cloud übermittelt. Für die Montage deiner Solaranlage, bieten wir dir in unserem Shop eine große Auswahl an Befestigungskits an.
Wie funktioniert eine Solaranlage zur Hausnetzeinspeisung?
Die Solaranlage besteht aus vier Solarmodulen und einem passenden Hoymiles Microwechselrichter. Dieser wird direkt an der Unterkonstruktion des Solarmoduls angebracht und über den Solar-Steckverbinder verbunden. Das AC-Kabel wird über den Betteri-Anschluss des Wechselrichters angeschlossen und zur passenden Steckdose geführt. Den im Lieferumfang enthaltene Zendure Smart Plug kannst du in die Schuko-Dose stecken, um eine smarte Energieüberwachung zu ermöglichen. Die Erweiterungsbatterien dienen dazu, überschüssige Solarenergie zu speichern und bei Bedarf abzurufen.
![]()

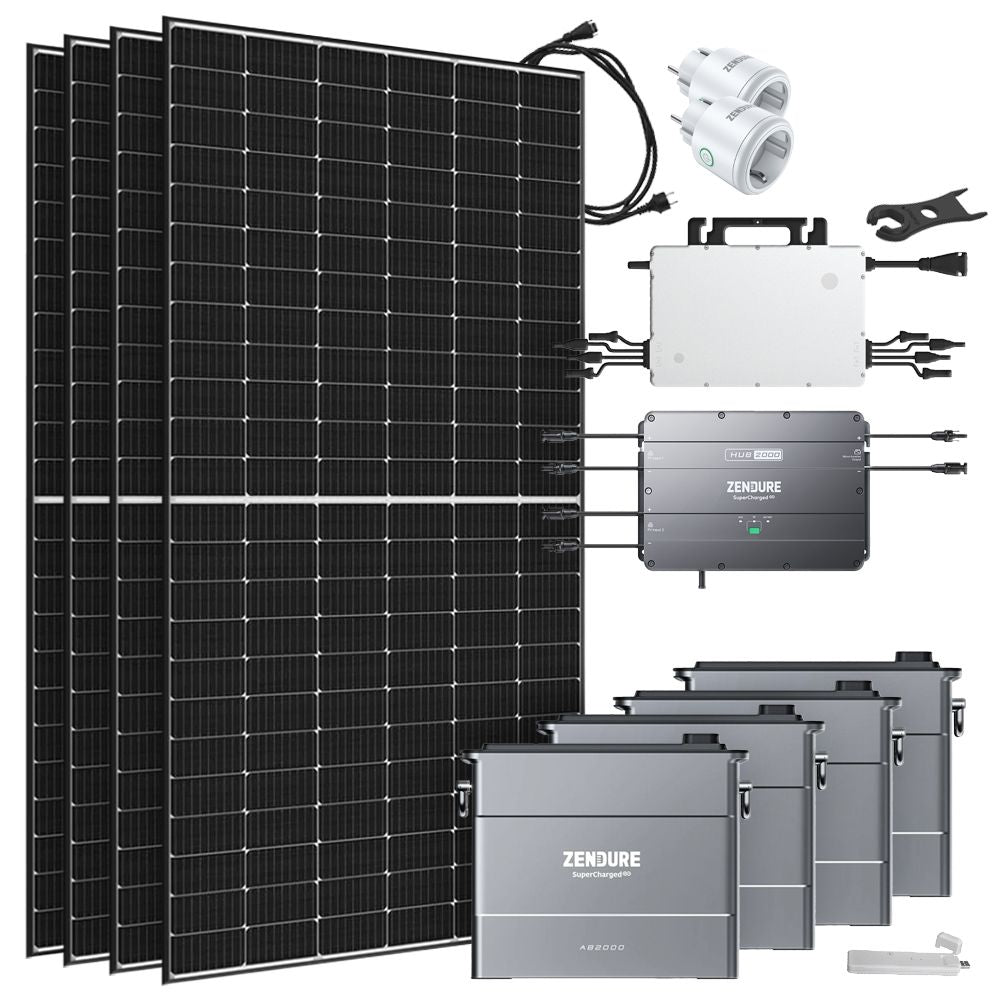

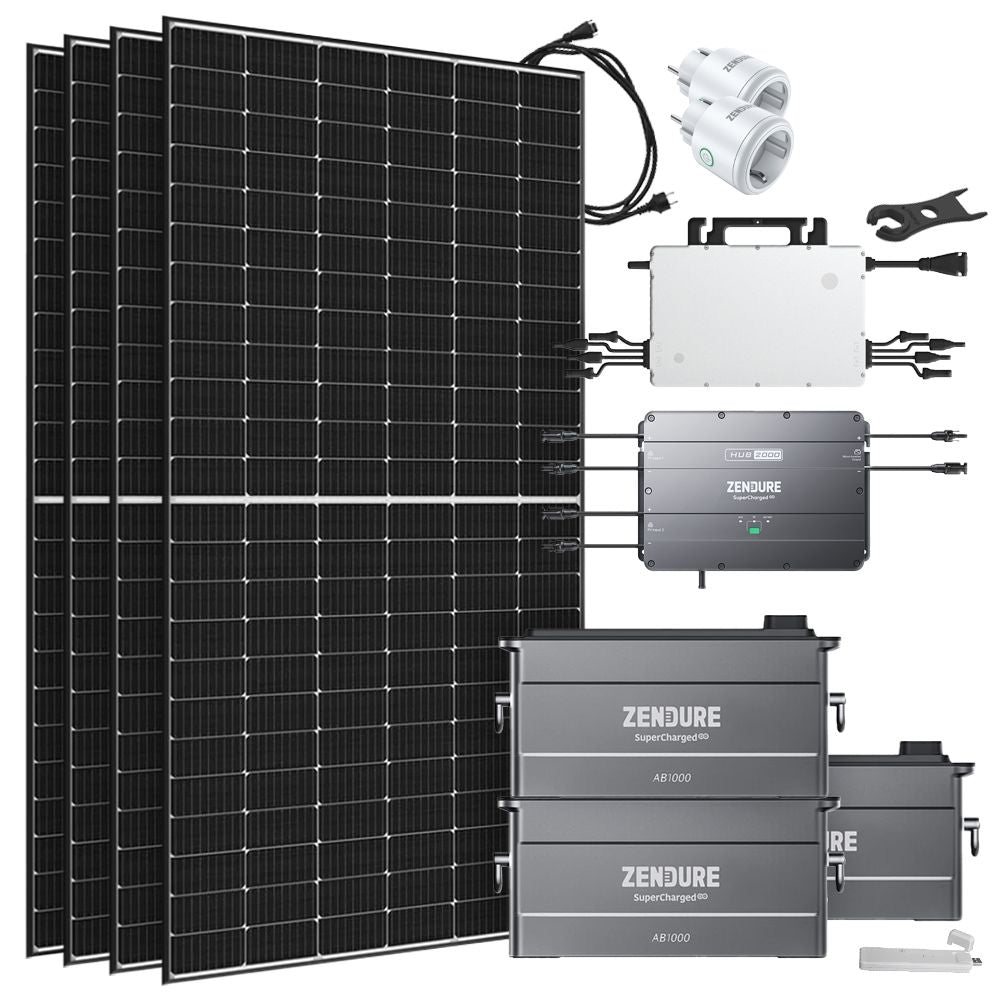

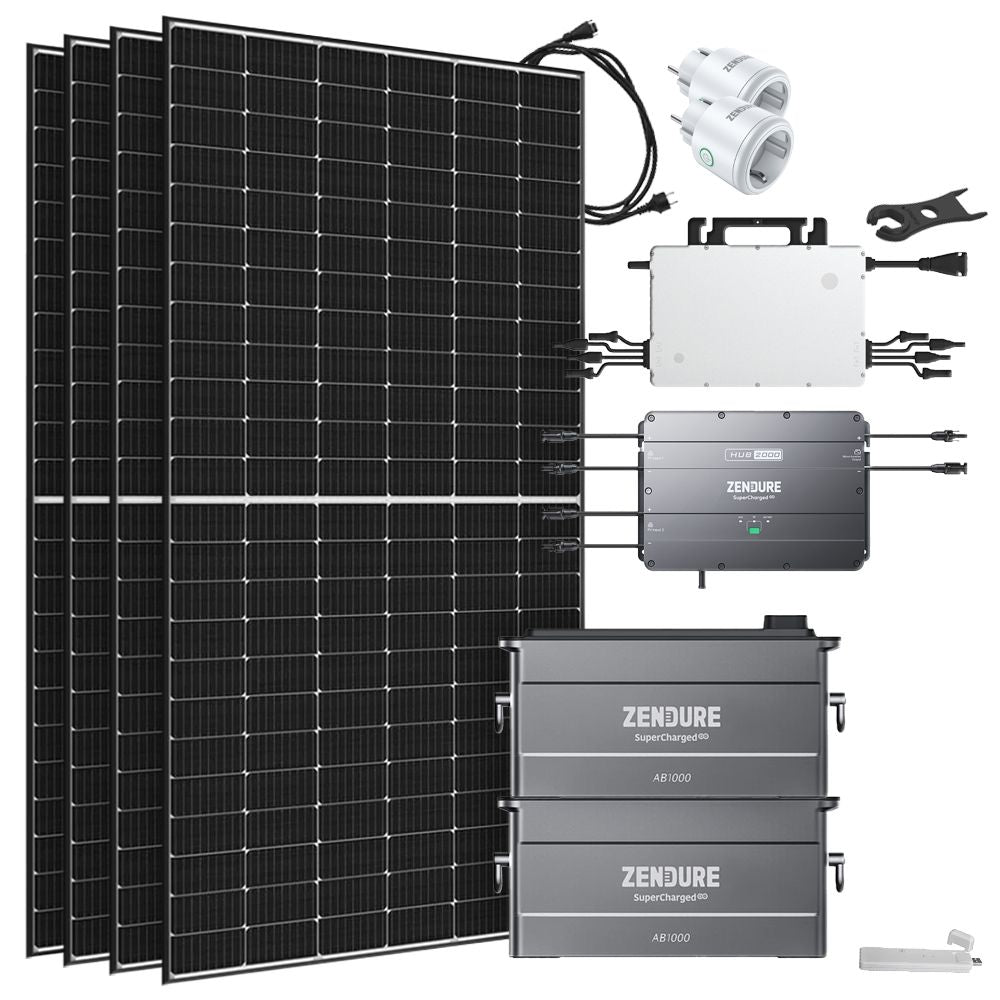

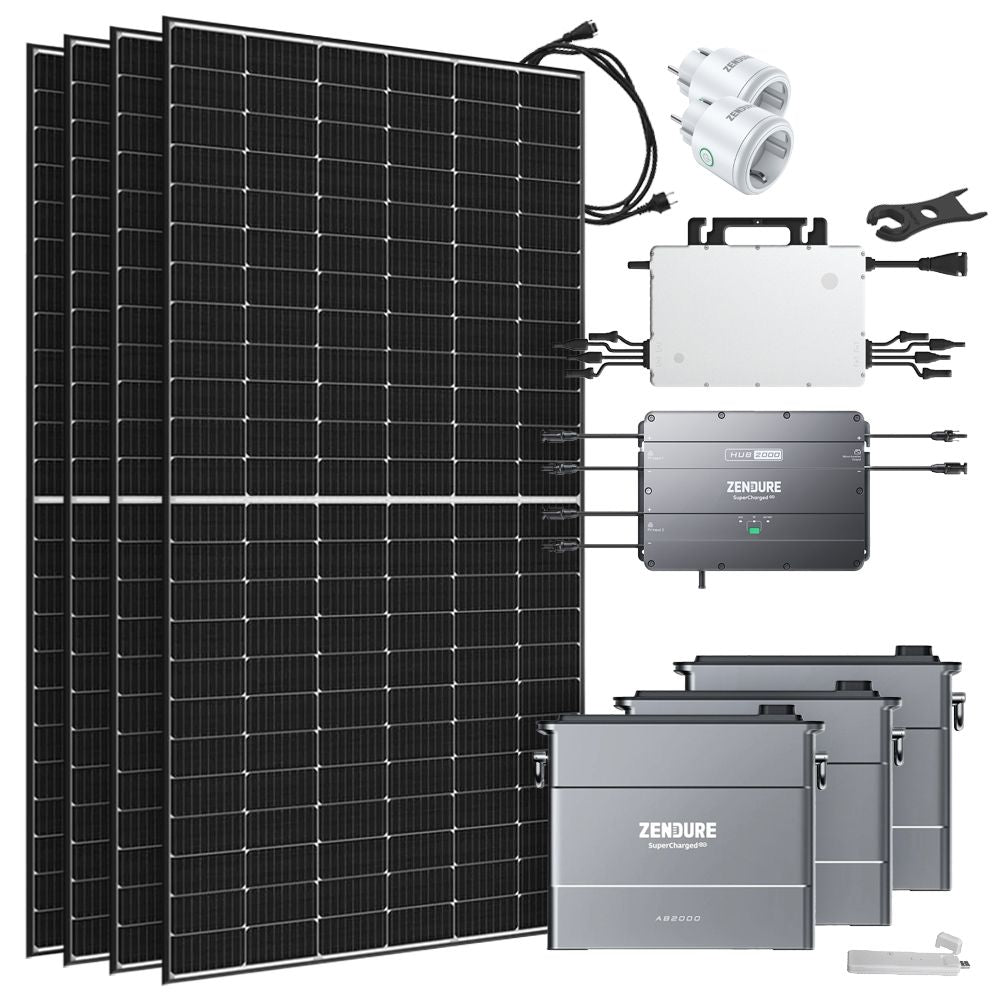

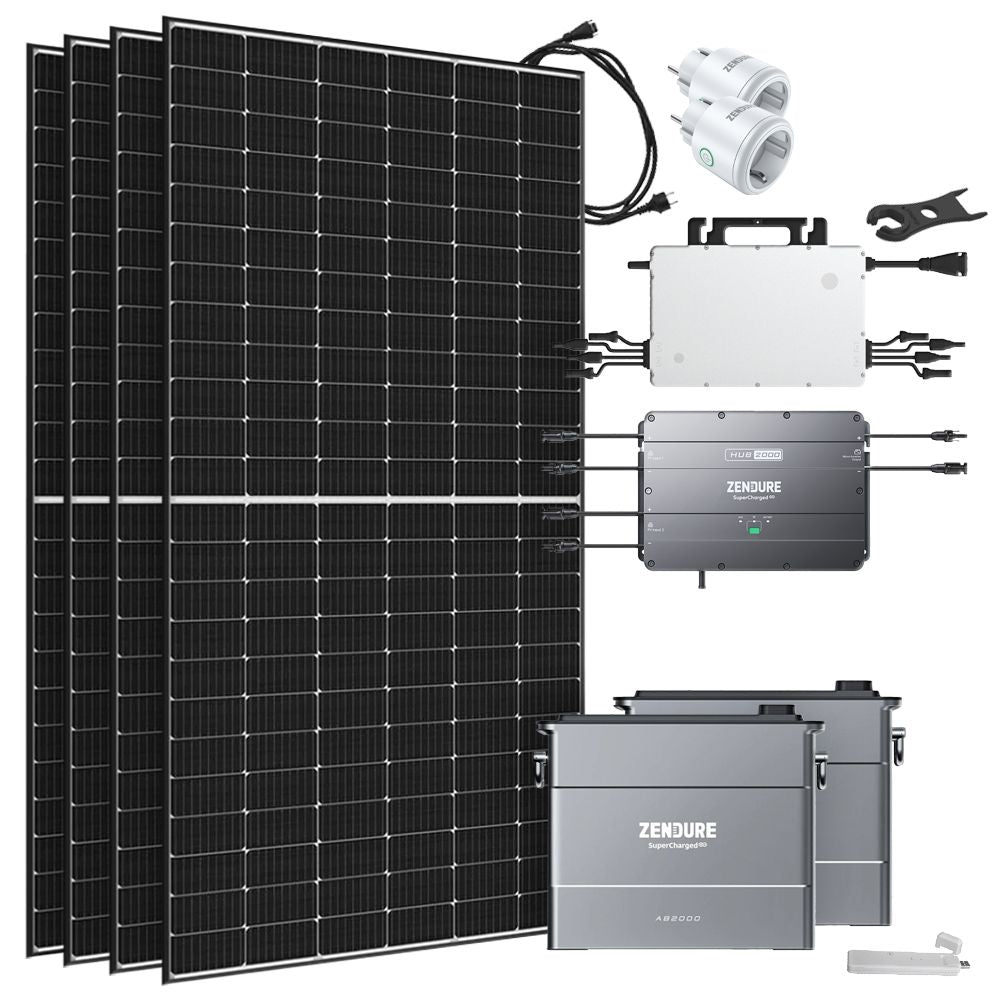

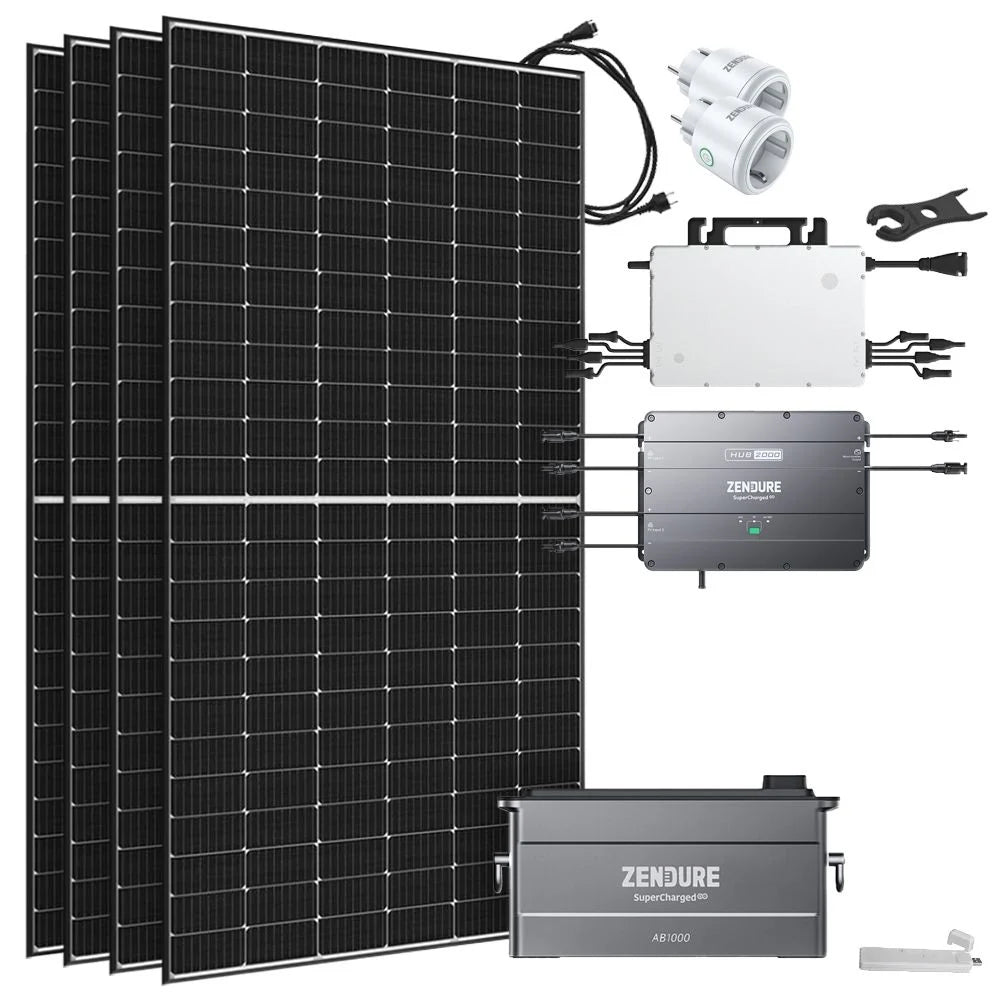

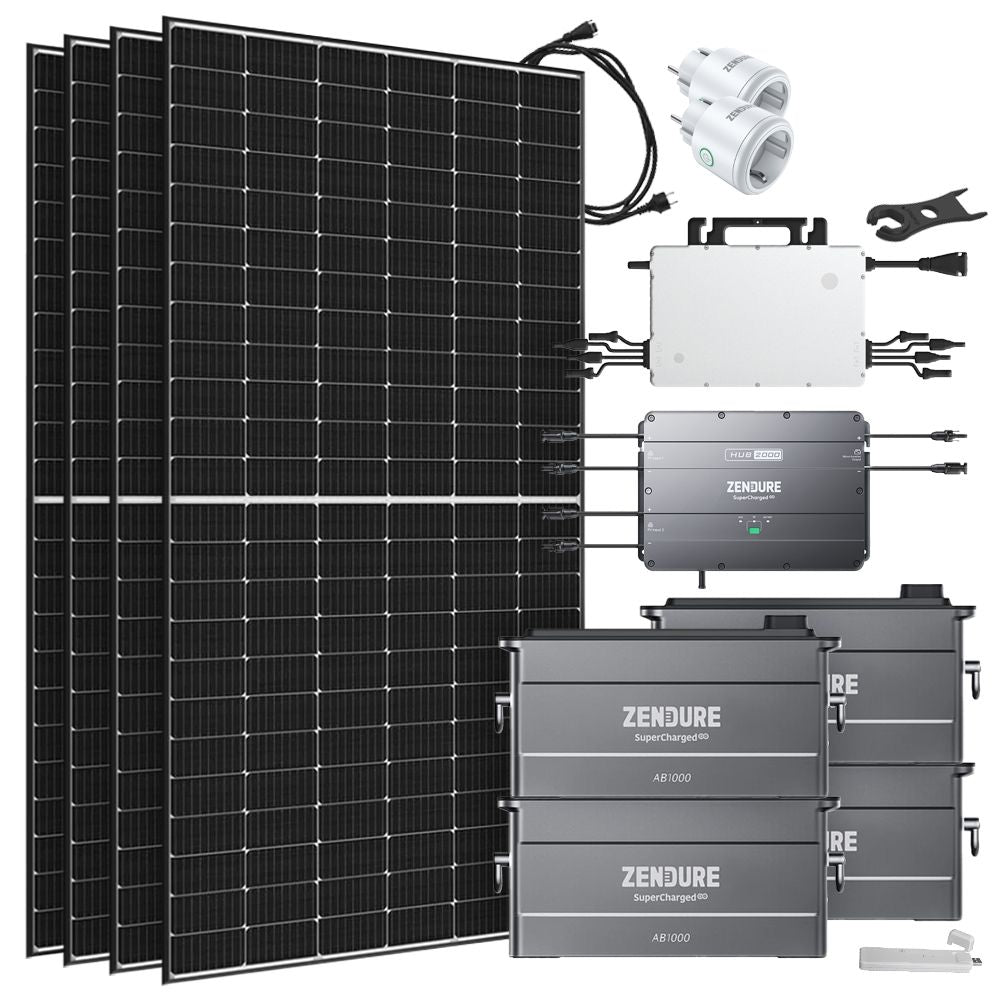

Das Solaranlagen-Komplettsystem enthält:
- 4x 405W Mono Bifazial Glas-Glas Solarmodul
- 1x Hoymiles HMS-1600-4T Microinverter Modulwechselrichter
- Zendure Solarflow Erweiterungsbatterie (optional wählbar)
- 1-4x AB1000 960Wh Add on LiFePO4
- 1-4x AB2000 1920Wh Add on LiFePO4
- 1x Zendure SolarFlow Smart PV Hub 2000 MPPT

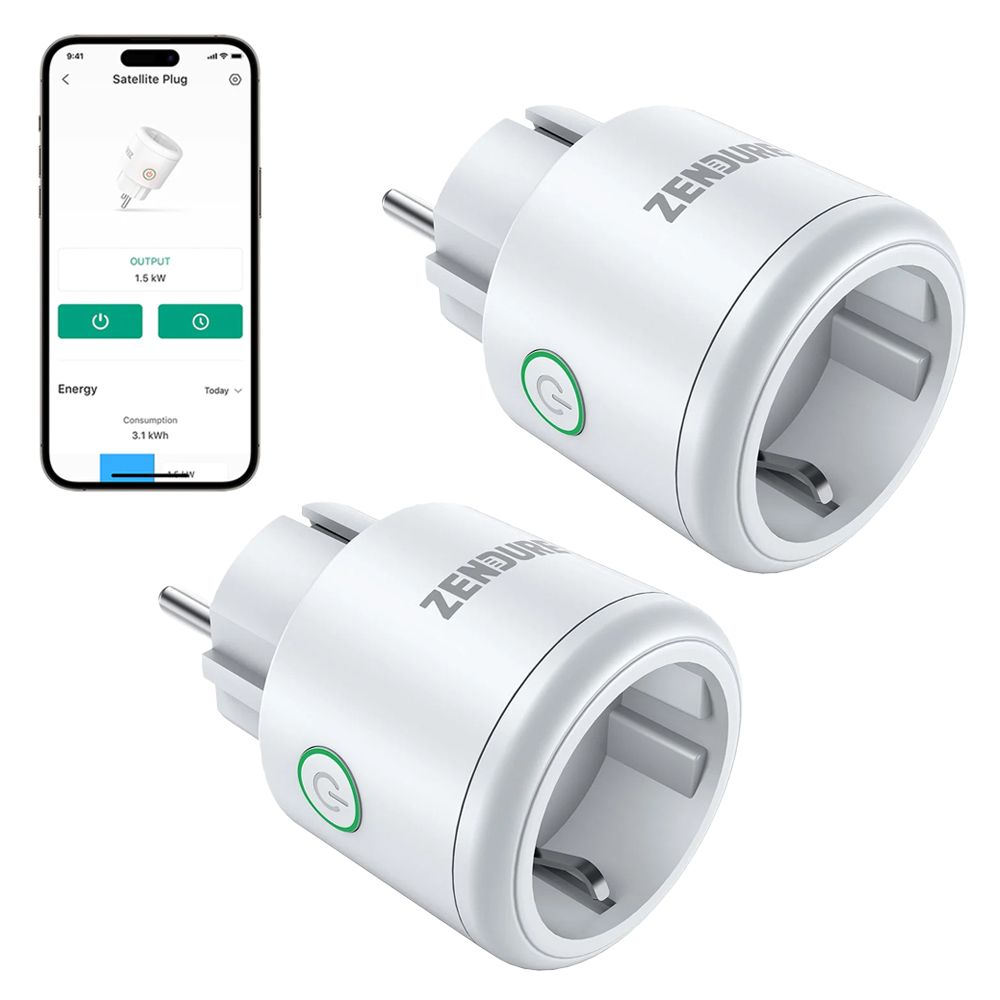

- 2x Zendure Satellite Smart Plug App-Steuerung Intelligente Steckdose
- 1x 10m Anschlusskabel für Hoymiles HMS Mikorwechselrichter
- 1x Hoymiles Trennhilfe für AC Box HMS Microinverter Disconnect Tool
- 1x Hoymiles DTU-Lite-S WLAN Datenübertragungseinheit für HMT / HMS

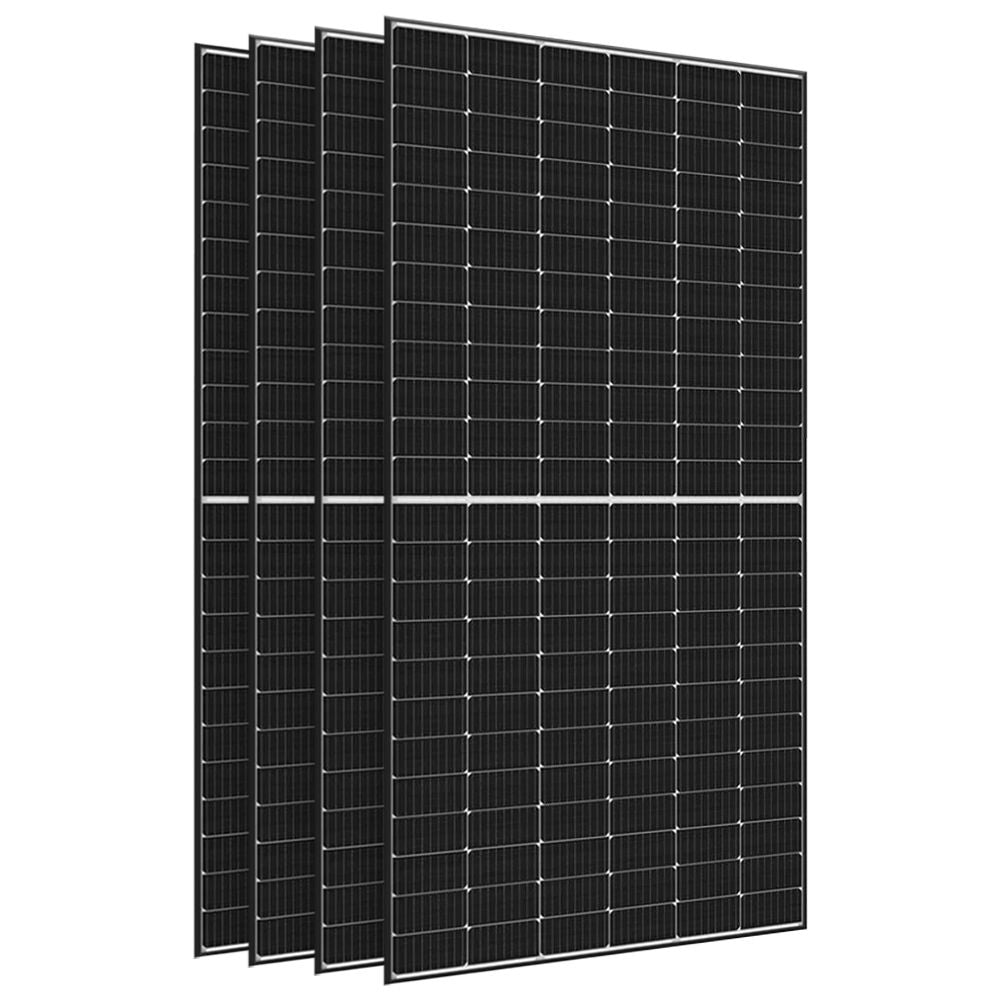

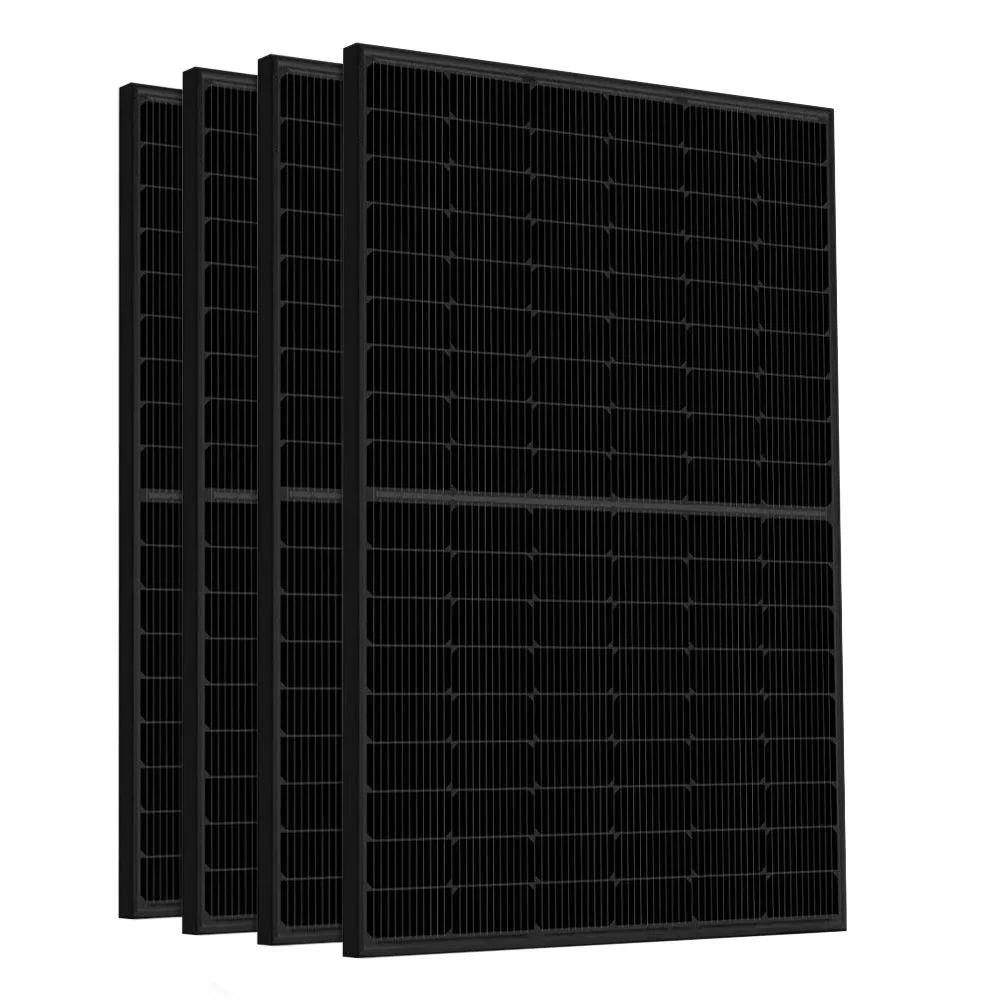

Luxen Solar 405W Glas-Glas Solarmodul
Das monokristalline und bifaziale Solarmodul 405W S5 von Luxen Solar (MPN: LNVB-405MD) überzeugt durch eine Kombination verschiedener Technologien, wie zum Beispiel der Dotierung mit dem Metall Gallium, die das Phänomen der lichtinduzierten Degradation vorbeugt. Zur Leistungssteigerung wurde bei der Produktion die Halbzellen-Technologie angewandt. Der Hersteller Luxen vertraut auf sein Produkt: Er garantiert eine 30-jährige Lebensdauer.
- Galliumdotierung
- reduzierte Hot-Spot Temperatur
- Half-Cut Zelltechnologie
- 30 Jahre Leistungsgarantie und 12 Jahre Produktgarantie
- TÜV Rheinland Zertifiziert: PV 50585684
Technische Daten
- maximale Leistung: 405W
- Modulspannung (Vmp): 31,62V
- max. Strom (Imp): 12,81A
- Leerlaufspannung (Voc): 37,74V
- Kurzschlussstrom (Isc): 13,70A
- Modulwirkungsgrad: 20,74%
- Abmessungen: 1722 x 1134 x 30 mm
- Betriebstemperaturbereich: -40°C bis +85°C
- max. Betriebsspannung: 1500V DC
- Anzahl der Zellen: 108 (6x18)
- Gewicht: 23,5 kg

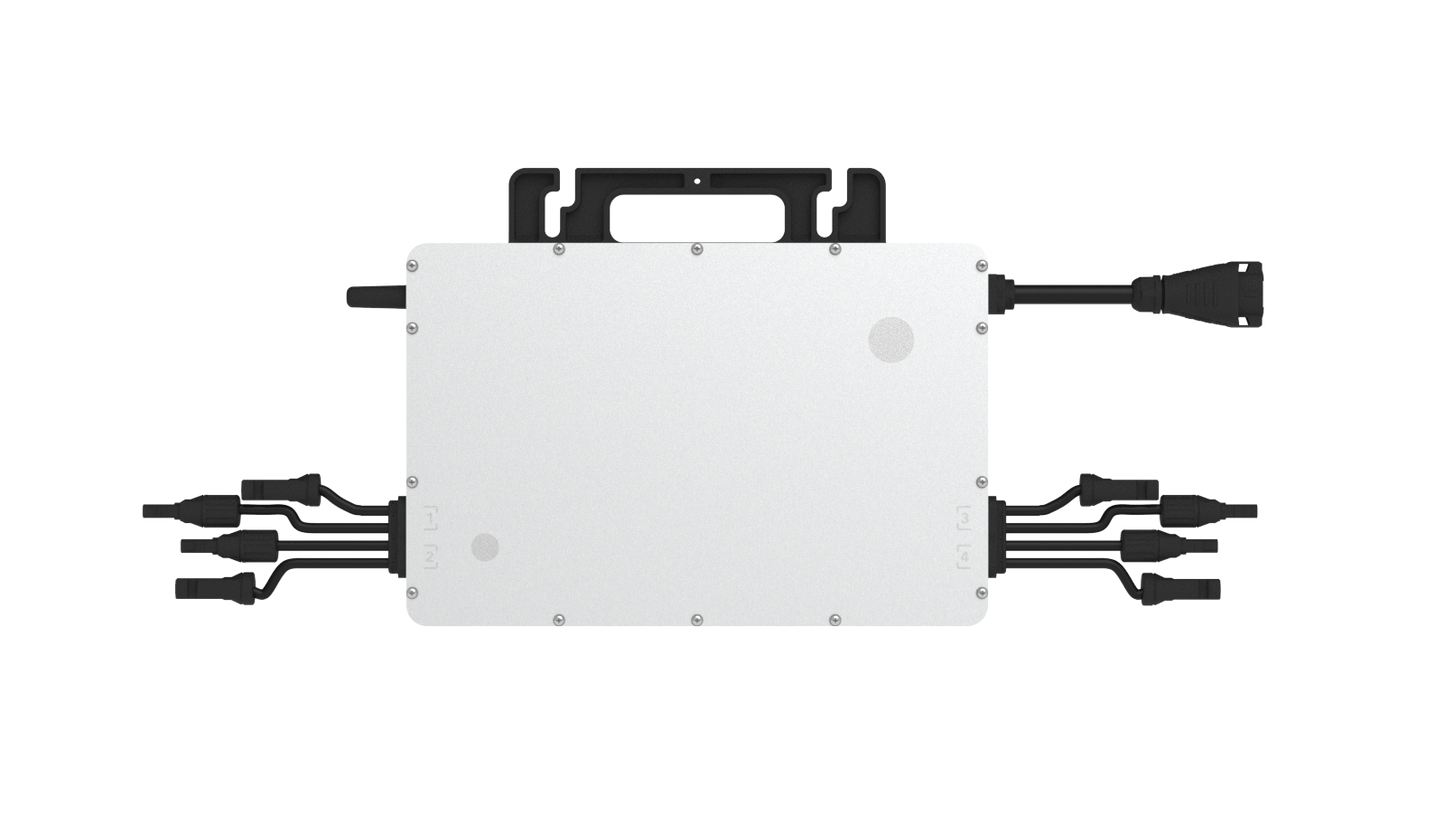

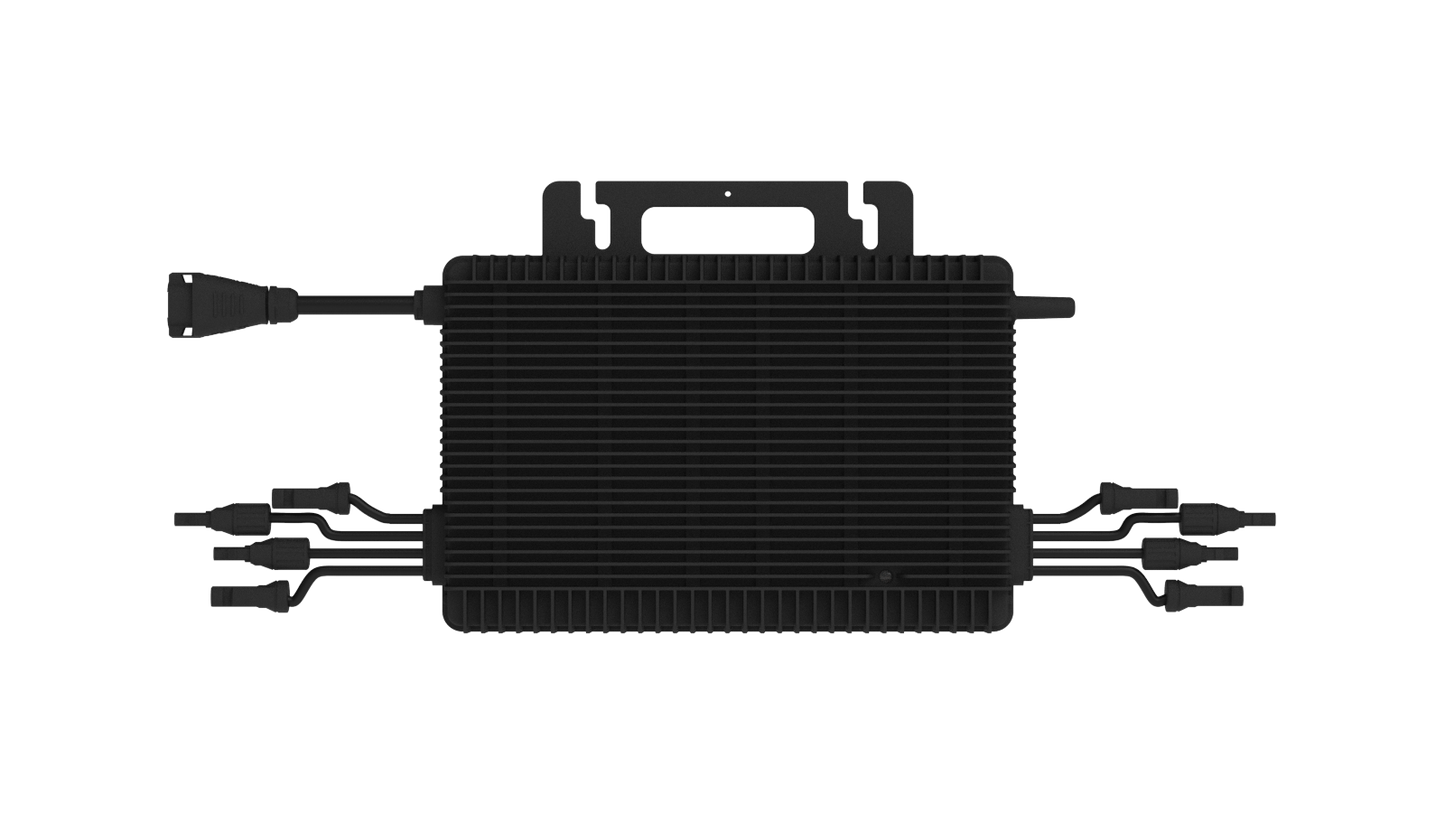

HMS-1600-4T
Der HMS-1600-4T (MPN: HMS-1600-4T) von Hoymiles ist der perfekte Mikrowechselrichter für dein Balkonkraftwerk. Das kompakte Leichtgewicht (nur 4,7kg) eignet sich für die Solarstromproduktion mit bis zu vier Solarpanelen bis zu einer Leistung von je 320W bis 540W+. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.
- Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
- Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
- Spitzenwirkungsgrad von 96,7%
- 12 Jahre Produktgarantie
Technische Daten
- Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
-
MPPT Spannungsbereich: 16-60V
- Einschaltspannung: 22V
- Maximale Eingangsspannung: 65V
- Maximaler Eingangsstrom: 4*14A
- Maximaler Eingangskurzschlussstrom: 4*20A
- Nennausgangsleistung: 1600VA
- Nennausgangsstrom: 6,96A
- Nennausgangsspannung/-bereich: 230V / 180-275V
- Gehäuseeinstufung: IP67
- Gewicht: 4,7kg
- Abmessungen (BxHxT): 331 x 218 x 36,6 mm

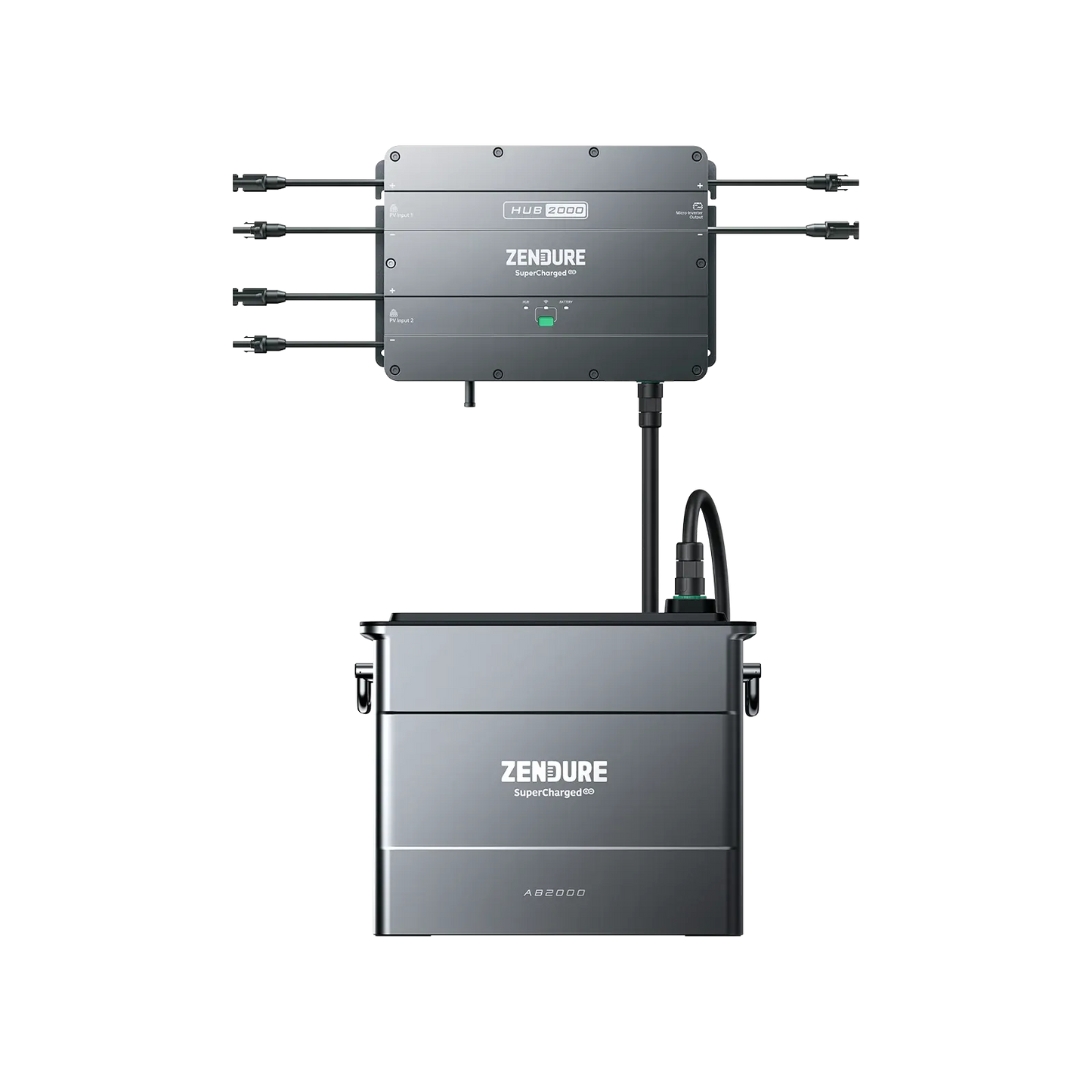

SolarFlow Erweiterungsbatterien
Tagsüber wird die von den PV-Modulen erzeugte Energie über den PV-Hub zum Mikrowechselrichter geleitet und in Wechselstrom umgewandelt, um die Geräte im Haus zu betreiben. Überschüssige Energie wird intelligent in den Akkus gespeichert, um sie in der Nacht nutzen zu können. Dies ermöglicht Einsparungen von bis zu 32% auf der jährlichen Stromrechnung. Die intelligente Kontrolle stellt sicher, dass die überschüssige Energie effizient gespeichert wird, während der PV-Hub (mit einstellbaren Bereich von 100W bis 1200W) standardmäßig 600W an den Mikrowechselrichter liefert, um den Strombedarf während Spitzenzeiten vollständig zu decken
In der Nacht wird die überschüssige Energie, die in den Akkus gespeichert ist (mit der Möglichkeit auf bis zu 3840Wh/7680Wh Kapazität zu erweitern) genutzt, um eine Vielzahl von Geräten mit Strom zu versorgen. Dabei reicht die Bandbreite von Geräten mit hoher Wattzahl wie Klimaanlagen und Kühlschränken bis hin zu Geräten wie WLAN-Routern, Lampen, Laptops und vielen anderen.
AB1000
- Kapazität: 960Wh (20Ah / 48V)
- Batterietyp: LiFePO4
- Max. Erweiterungskapazität: 4 x 960Wh = 3840 Wh
- Betriebstemperaturbereich: -20°C - +60°C
- Schutzart: IP65
- Gewicht: 11,5 kg
- Abmessungen: 350 x 200 x 186,5 mm

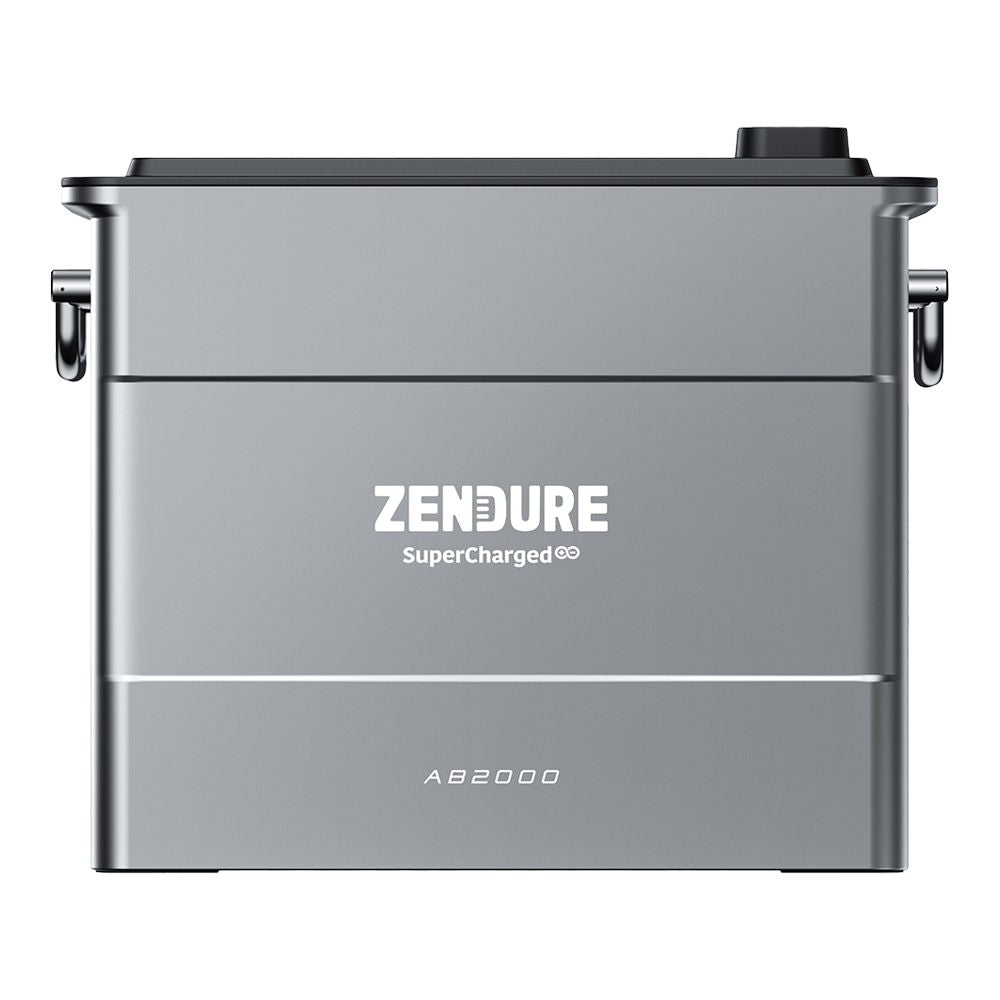

AB2000
- Kapazität: 1920Wh (40Ah / 48V)
- Batterietyp: LiFePO4
- Max. Erweiterungskapazität: 4 x 1920Wh = 7680 Wh
- Betriebstemperaturbereich: -20°C - +60°C
- Schutzart: IP65
- Gewicht: 25 kg
- Abmessungen: 450 x 280 x 420mm

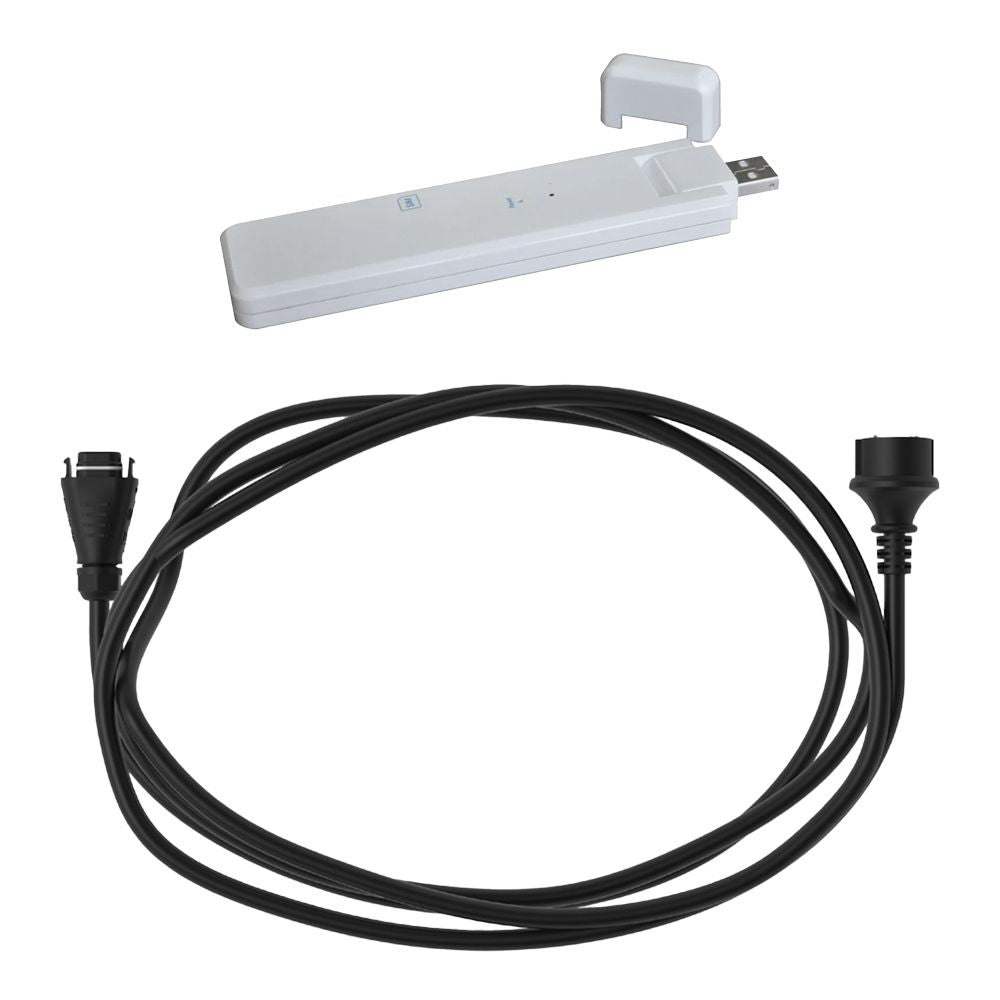

DTU-Lite-S
Das Hoymiles-Gateway DTU-Lite-S ist eine Datenübertragungseinheit, die Informationen und Daten von Mikrowechselrichtern mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles-Überwachungssystem S-Miles Cloud übermittelt.
- Einfache Installation dank Plug and Play
- Überwachung auf Modulebene, mit bis zu 99 Solarmodulen
- Daten und Alarme von Mikrowechselrichtern auf S-Miles Toolkit in Echtzeit
- Fernwartung des Systems über die S-Miles Cloud
Technische Daten
- Maximale Entfernung (offenes Gelände und je nach Installationsumgebung): bis zu 400m
- Signal: WLAN:802.11b/g/n
- Leistungsaufnahme Typ 1,0 W / max. 5,0 W
- Eingangsspannung: 5V
- Gewicht: 0,1kg
- Abmessungen (BxHxT): 143 x 33 x 12,5 mm
HMS-Anschlusskabel Field Connector Plug&Play
Das Hoymiles HMS Plug&Play-Verbindungskabel ist speziell für den Einsatz in PV-Anlagen mit nur einem HMS-Wechselrichter konzipiert. Es besteht aus einem Field-Connector, einem AC-Kabel und einem AC-Stecker. Der Field-Connector wird an den Inverter und der Stecker an die Haushaltssteckdose angeschlossen. Diese einfache Plug-and-Play-Konstruktion ermöglicht es dem Benutzer, das einzelne Wechselrichtersystem einfach und schnell an das Netz anzuschließen. Der Anschluss an das Stromnetz darf nur von einem Elektriker vorgenommen werden.
