8200Wp Premium S PV-Anlage 3-phasig Komplet Set mit USV Funktion mit 14,4kWh Speicher

Extrem Vielseitiges Komplettpaket

Die brandneue HomePremium Serie S (3-phasig) ist ein wahrer Alleskönner zu einem unschlagbaren Preis-Leistungsverhältnis. Neben der Verwendung als USV (Unterbrechungsfreie Stromversorgung) Backup-Lösung mit der Auswahl zwischen Netz- und Batterievorrang lässt sich dieses PV-System auch als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt, können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschaltet werden.

Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden müssen. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig.

Teileliste – das ist drin

• 20x Solarmodul 410W Vollschwarz
• 3 x 4,8kWh Pylontech US5000 LiFePo4 Speicherbatterien
• 3x Pylontech Halterung / Brackets für US5000 Life PO4 Akku
• 1x Victron Energy MPPT SmartSolar Laderegler 450/100 48V
• 3x Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP 482305010
• 1x Cerbo GX + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
• 1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
• 1x Victron Energy Lynx Power In
• 2x 10m Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
• 2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
• 4x 1m Batteriekabel 35mm² beidseitig M8 Ösen
• 2x 10m 6mm² MC-4 Verbindungskabel
• 1x VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
• 2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
• 4x Megasicherung 125A / 70V
• 2x 0,9m Victron RJ45 UTP Kabel

Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.

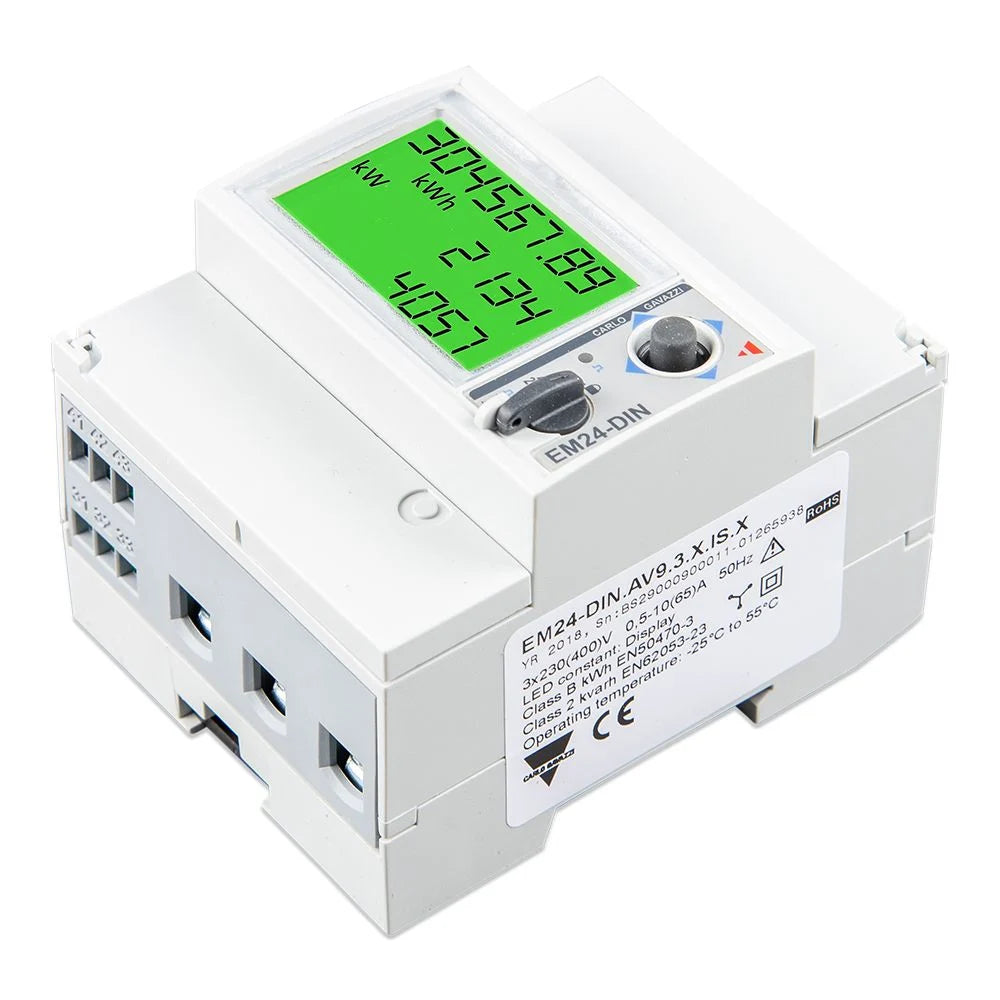

• Victron Stromzähler EM24 3-phasig - max 65A/Phase RS485
• Victron 5m RS485 zu USB Interface Kabel

Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

Das Komplettsystem bietet eine Vielzahl von Funktionen und Eigenschaften, die es extrem vielseitig und leistungsstark machen. Hier ist eine Zusammenfassung der wichtigsten Komponenten und Merkmale:

- Solarzelle:

Das System umfasst 20 Luxen Solar 410W Full Black Solarmodule der LUXPOWER SERIES 5. Diese Module haben einen Wirkungsgrad von 21% und verwenden eine Gallium-dotierte Technologie mit einem 108er Halb-Zellen-Layout.

LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher

Bei der verwendeten US5000 Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der Neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.

Eigenschaften der Pylontech US5000 Speichermodule

• Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
• Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
• Hohe Lade- und Entladeleistung
• Sehr hohe Speicherdichte
• Geringes Eigengewicht und kompakte Bauweise
• Absolut Wartungsfrei und einfach zu installieren
• Pylontech gewährt 10 Jahre Garantie auf die US5000

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000

Der Multiplus-II 48/3000/35-32 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482305010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 3000 W, bzw. 2400 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 35 A Ladeleistung sehr gut proportioniert und wird durch einen 32 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.

Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
• einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
• bestens geeignet für sowohl für den Einsatz in Offgrid-, als auch Ongrid Systemen
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
• praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
• kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
• Zugelassen nach VDE-AR-N 4105
• 3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 6000 W Spitzenleistung
• für 48 V Batteriespannung, 32 A Transfer-Schalter und 35A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22

Konfiguration

Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

Maximale Flexibilität dank zweier Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems

Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.

Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage

Konfigurationsbroschüre

Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
