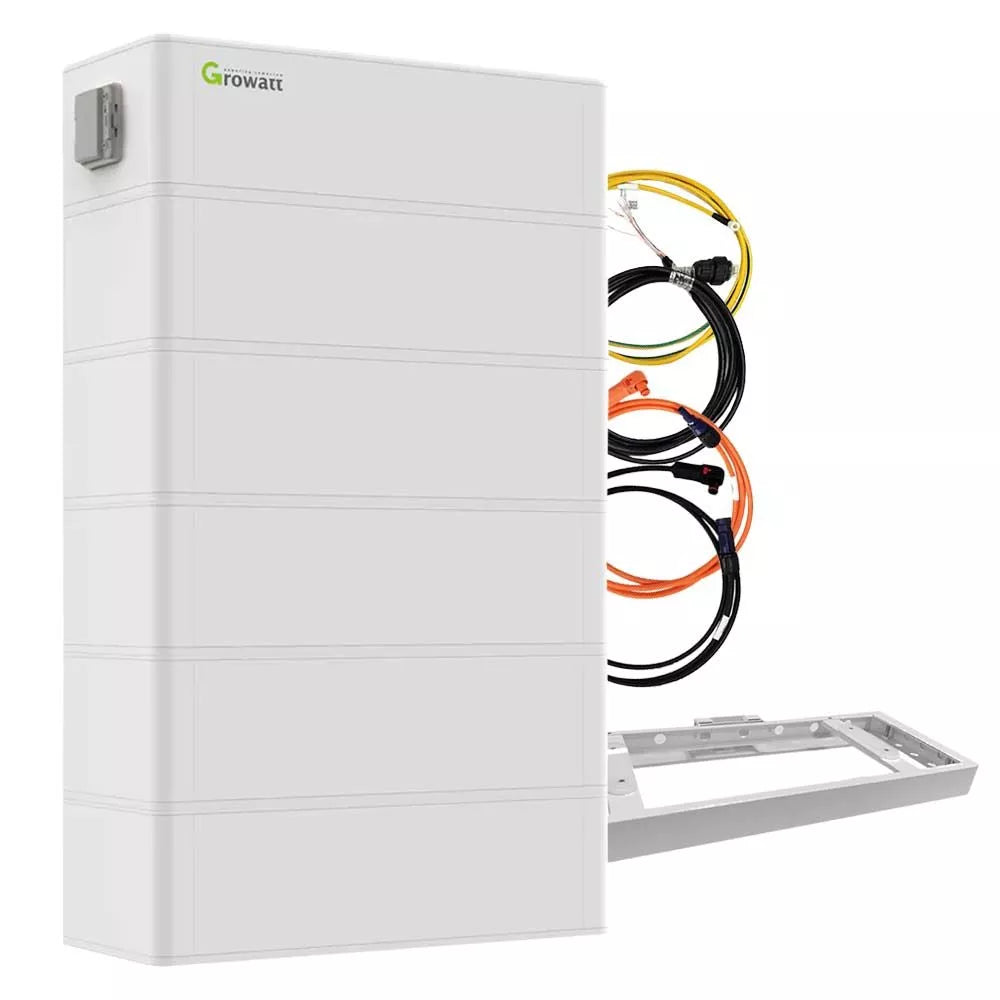

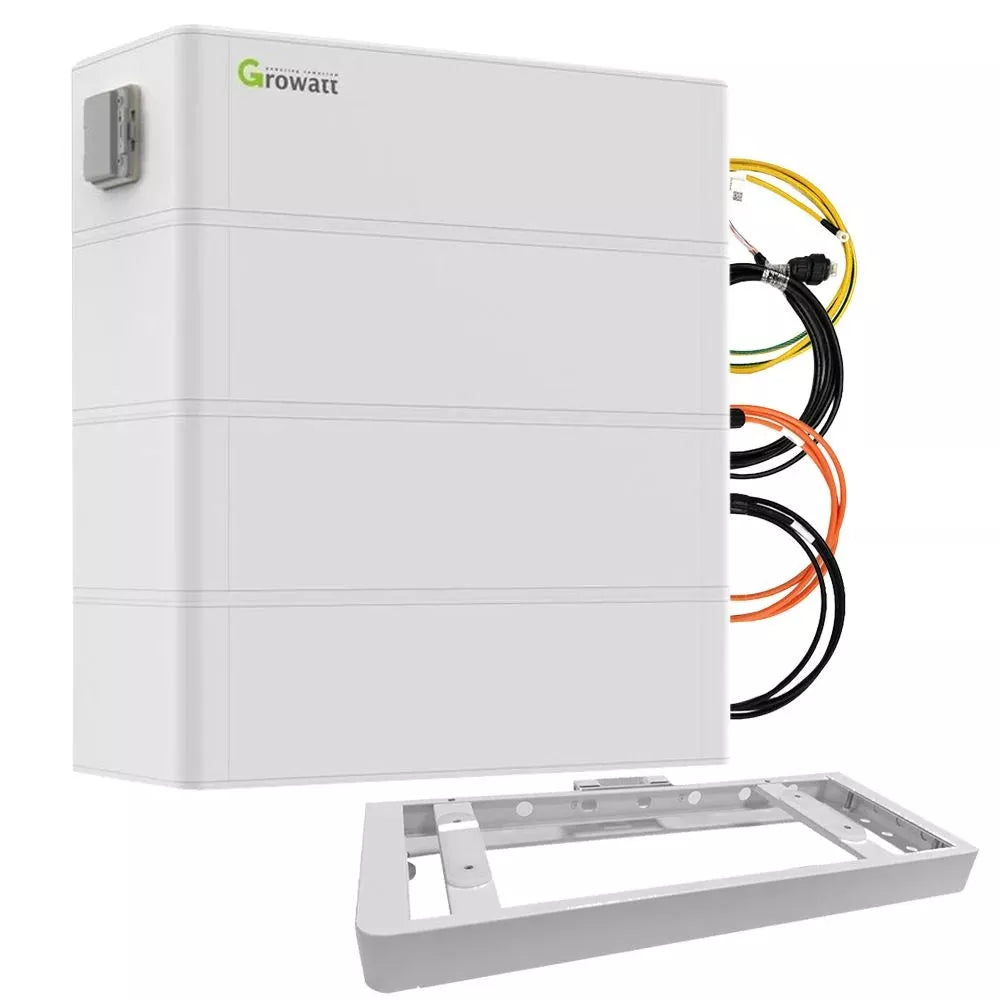

Das ARK Hochvolt-Speichersystem von Growatt ist durch sein modulares Konzept flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens 3 bis maximal 10 ARK Hochvoltbatterien errichtet werden. Zur Inbetriebnahme mit einem kompatiblen Wechselrichter ist eine BMS-Steuerungseinheit und ein Verbindungskabelset enthalten. Zur Bodeninstallation können steht optional noch die Batterie-Basis zur Verfügung.

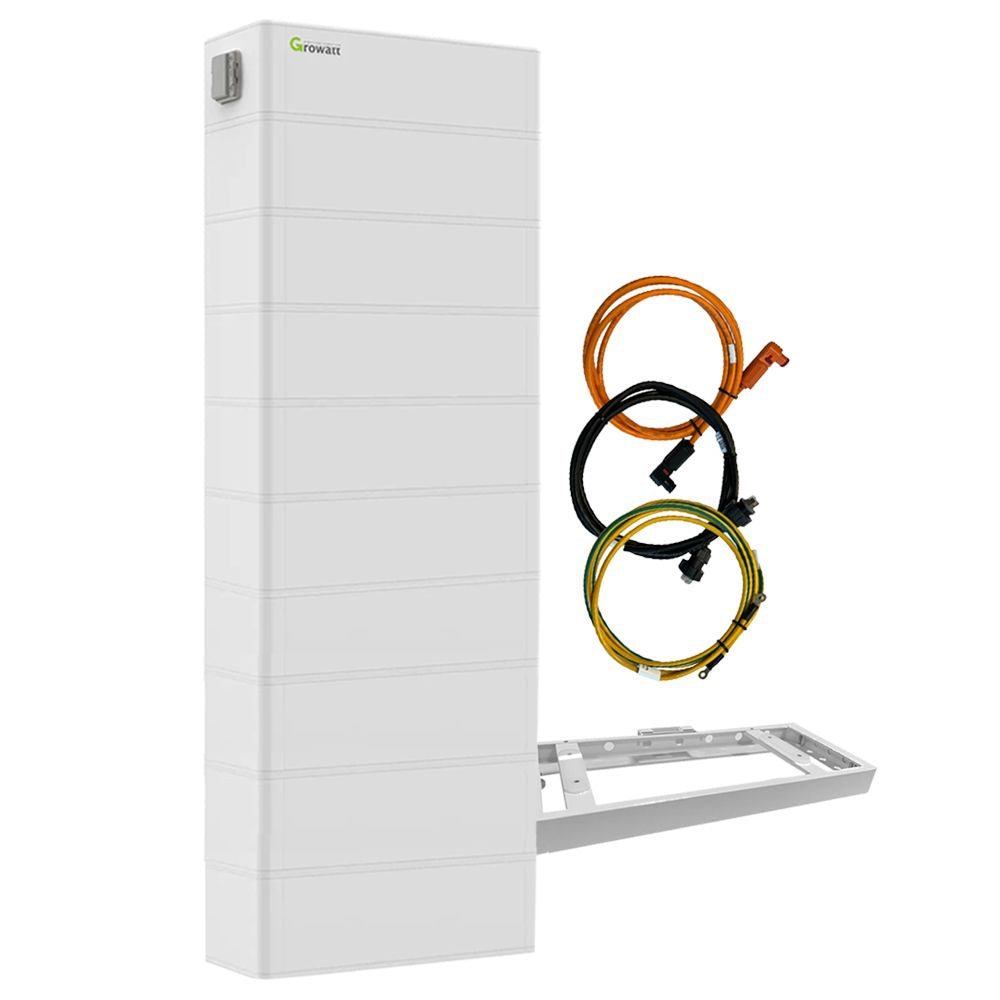

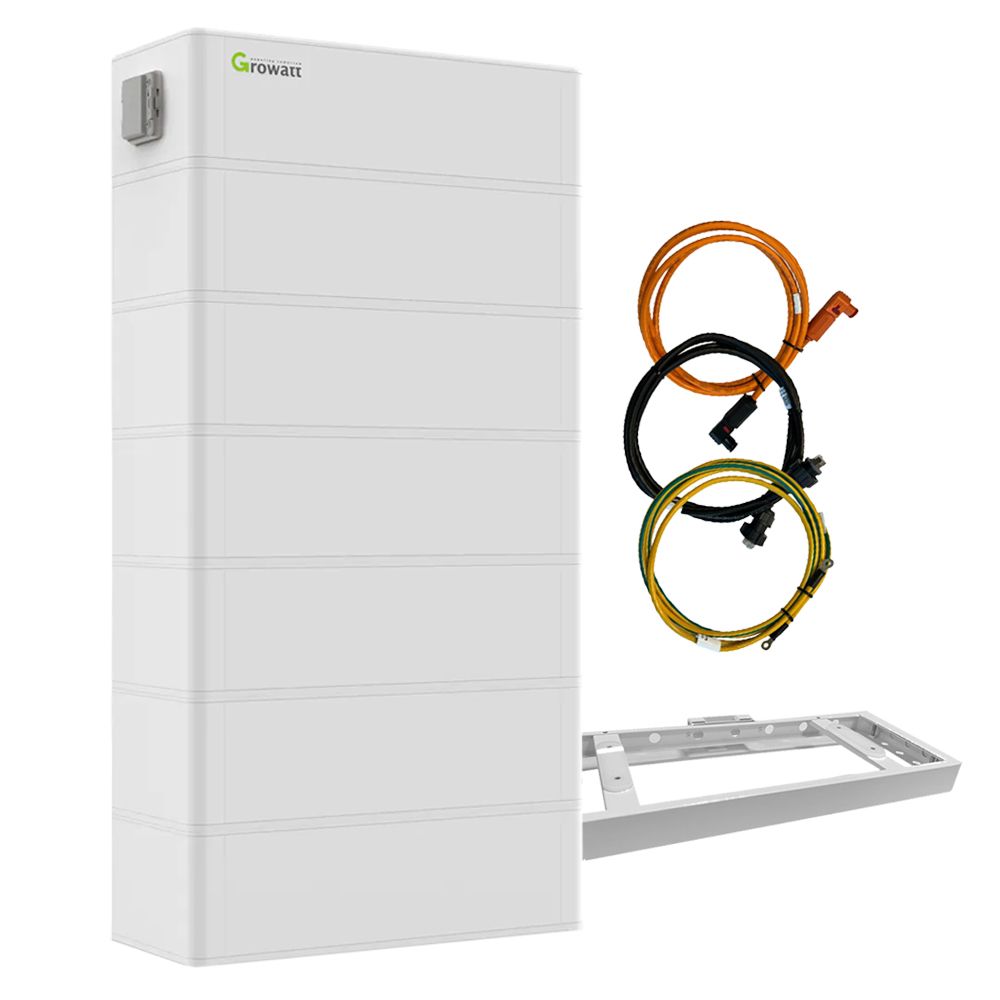

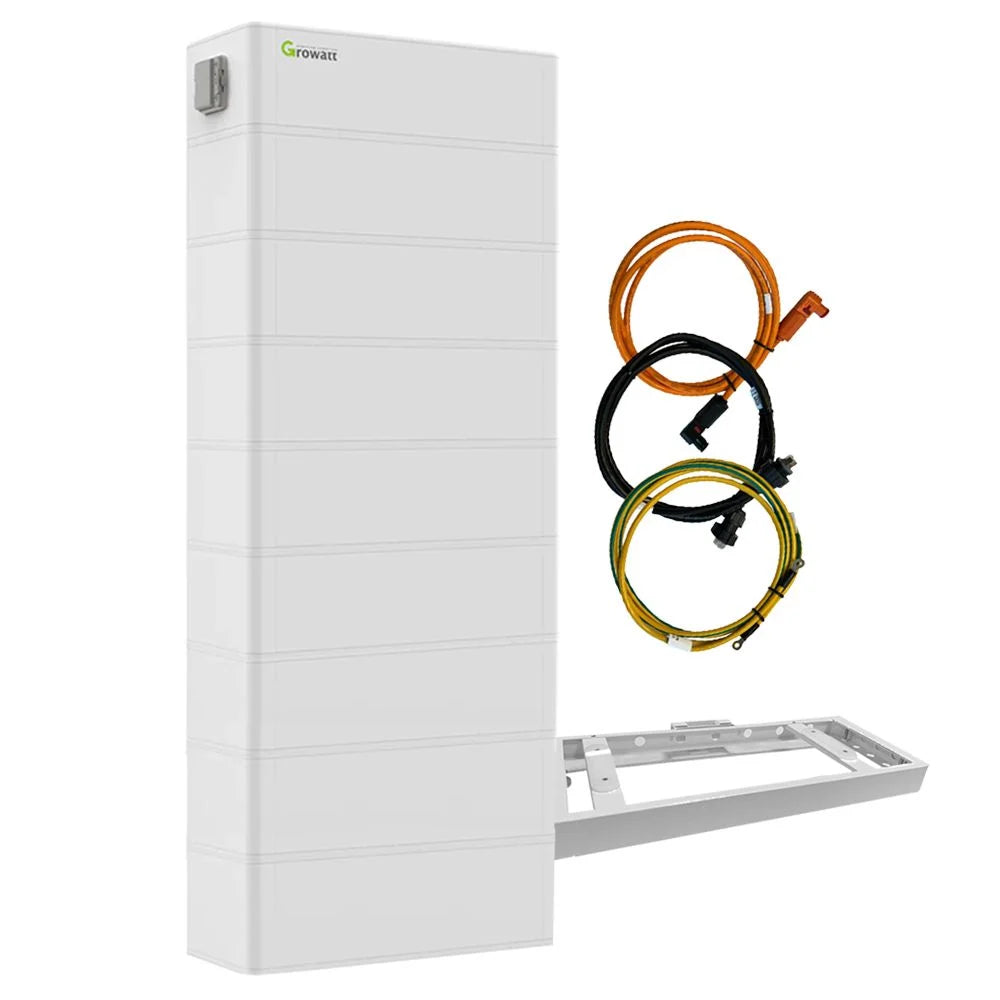

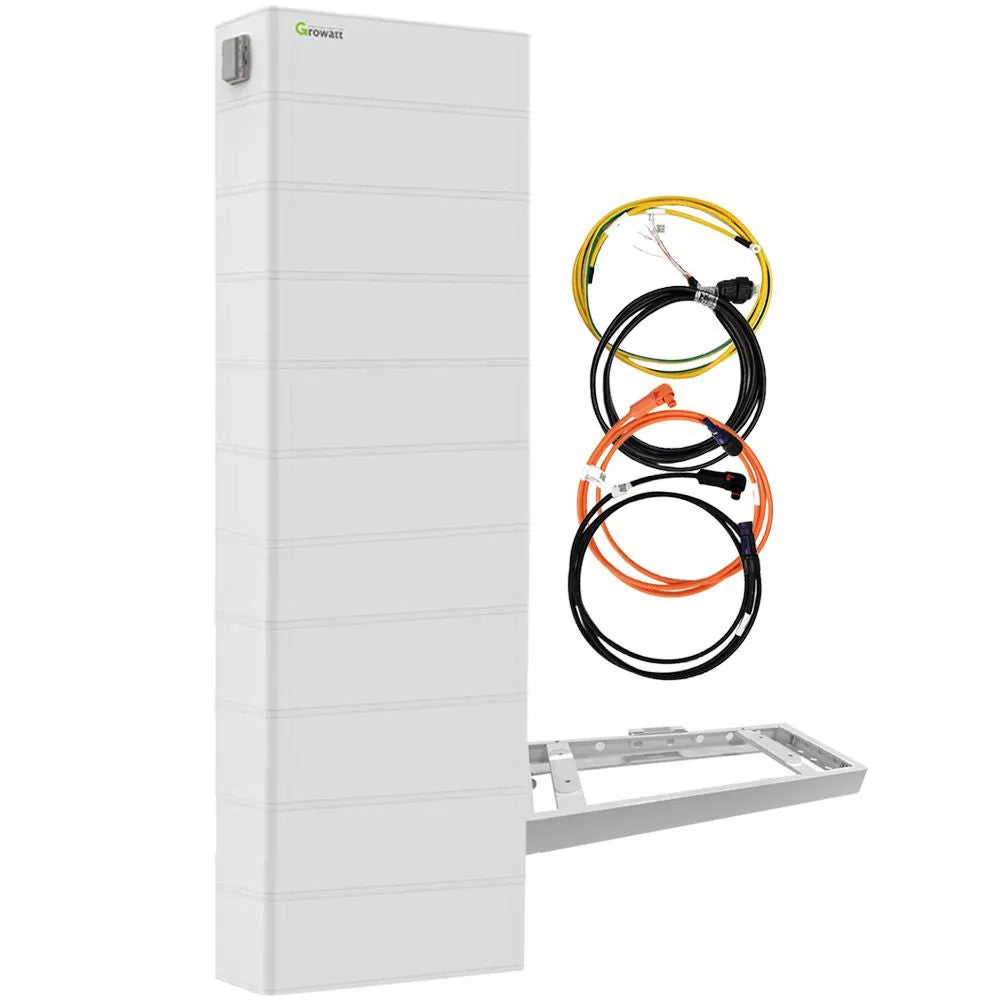

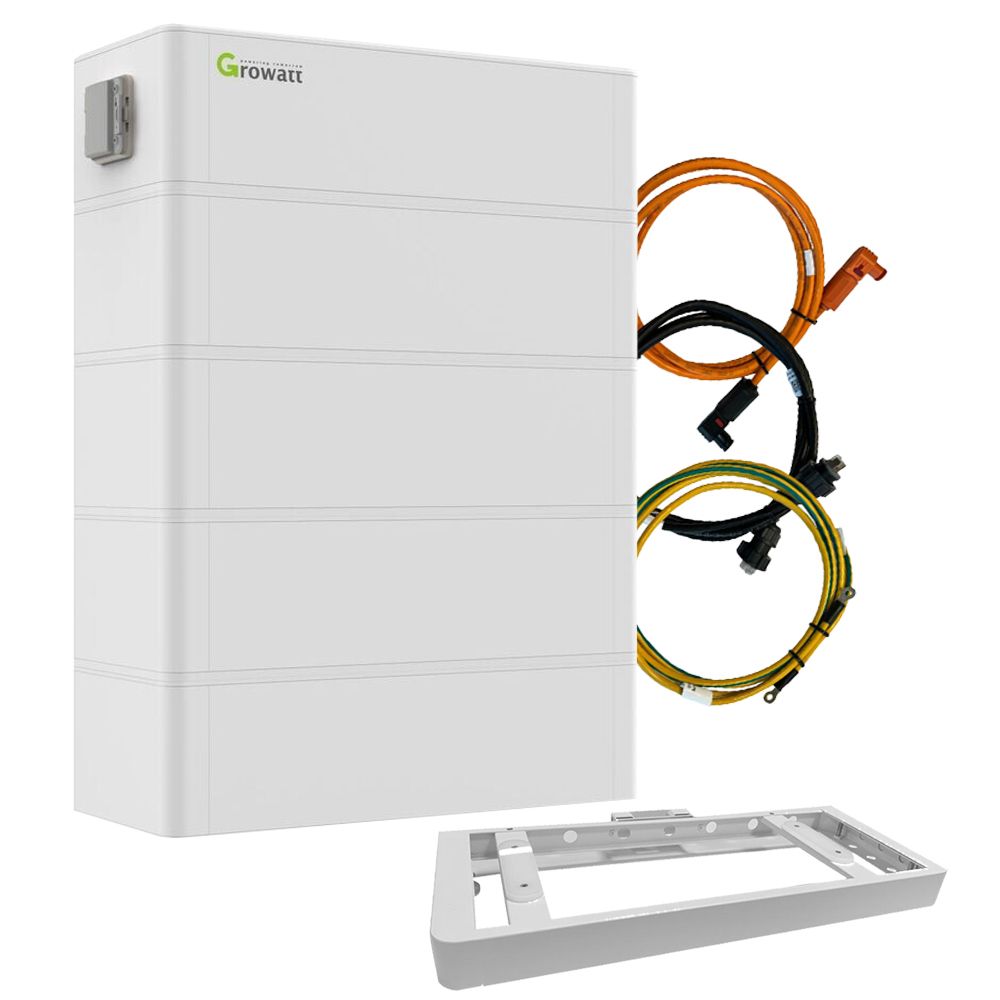

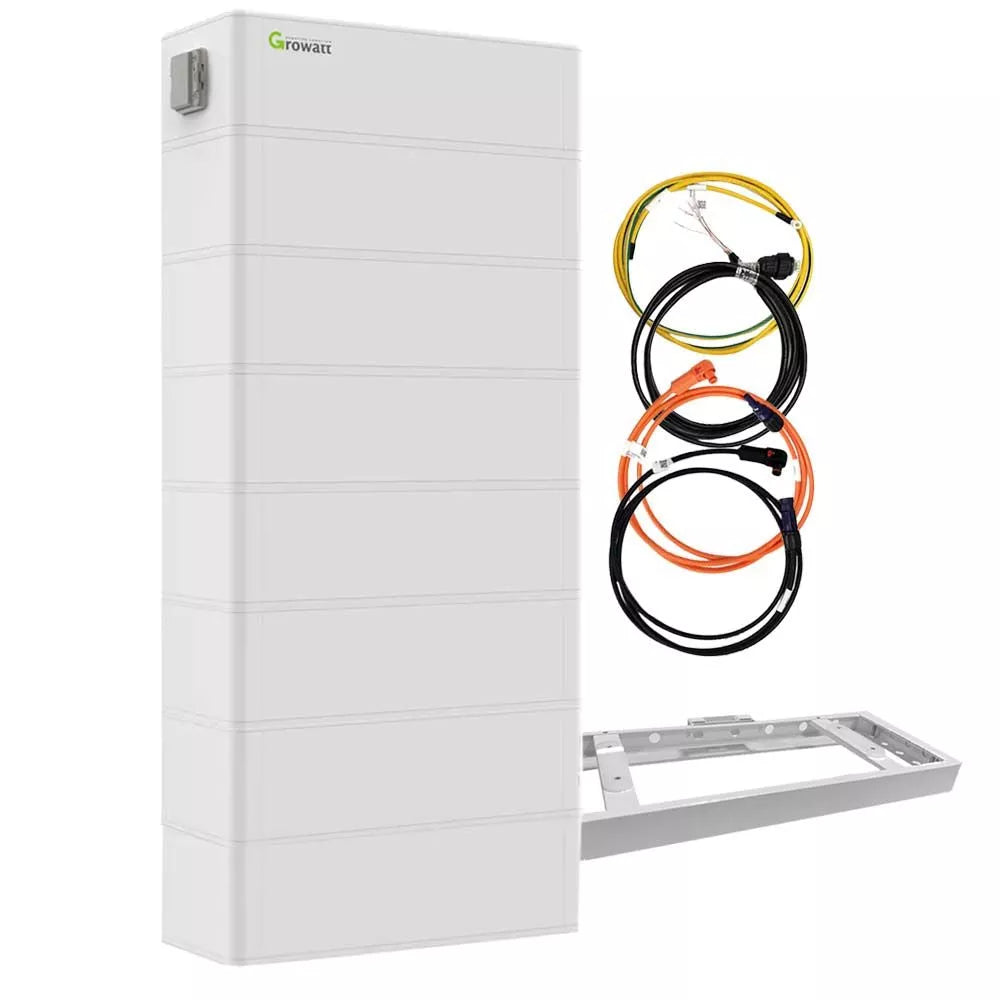

Das Growatt Hochvolt-Batteriesystem enthält:
- ARK 2.5H-A1 Hochvoltbatterie LiFePO4 2,56kWh (3-10x je nach Auswahl)
- HVC 60050-A1 ARK BMS Steuerungseinheit
- Anschlusskabelset ARK-Batterie zu Wechselrichter
- Batterie-Basis Bodeninstallation
Kompatible Wechselrichter
| Growatt SPH BU-UP |
Growatt SPA BH |
| SPH 4000TL3 BH-UP 4kW Hybridwechselrichter 3-phasig |
SPA 5000TL3 BH-UP 5kW String-Wechselrichter 3-phasigSPA 5000TL3 BH-UP 5kW String-Wechselrichter 3-phasig |
|
SPH 4000TL3 BH-UP 4kW Hybridwechselrichter 3-phasigSPH 5000TL3 BH-UP 5kW Hybridwechselrichter 3-phasig |
SPA 6000TL3 BH-UP 6kW String-Wechselrichter 3-phasig |
| SPH 6000TL3 BH-UP 6kW Hybridwechselrichter 3-phasig |
SPA 8000TL3 BH-UP 8kW String-Wechselrichter 3-phasig |
| SPH 7000TL3 BH-UP 7kW Hybridwechselrichter 3-phasig |
SPA 10000TL3 BH-UP 10kW String-Wechselrichter 3-phasig |
| SPH 8000TL3 BH-UP 8kW Hybridwechselrichter 3-phasig |
|
| SPH 10000TL3 BH-UP 10kW Hybridwechselrichter 3-phasig |
|

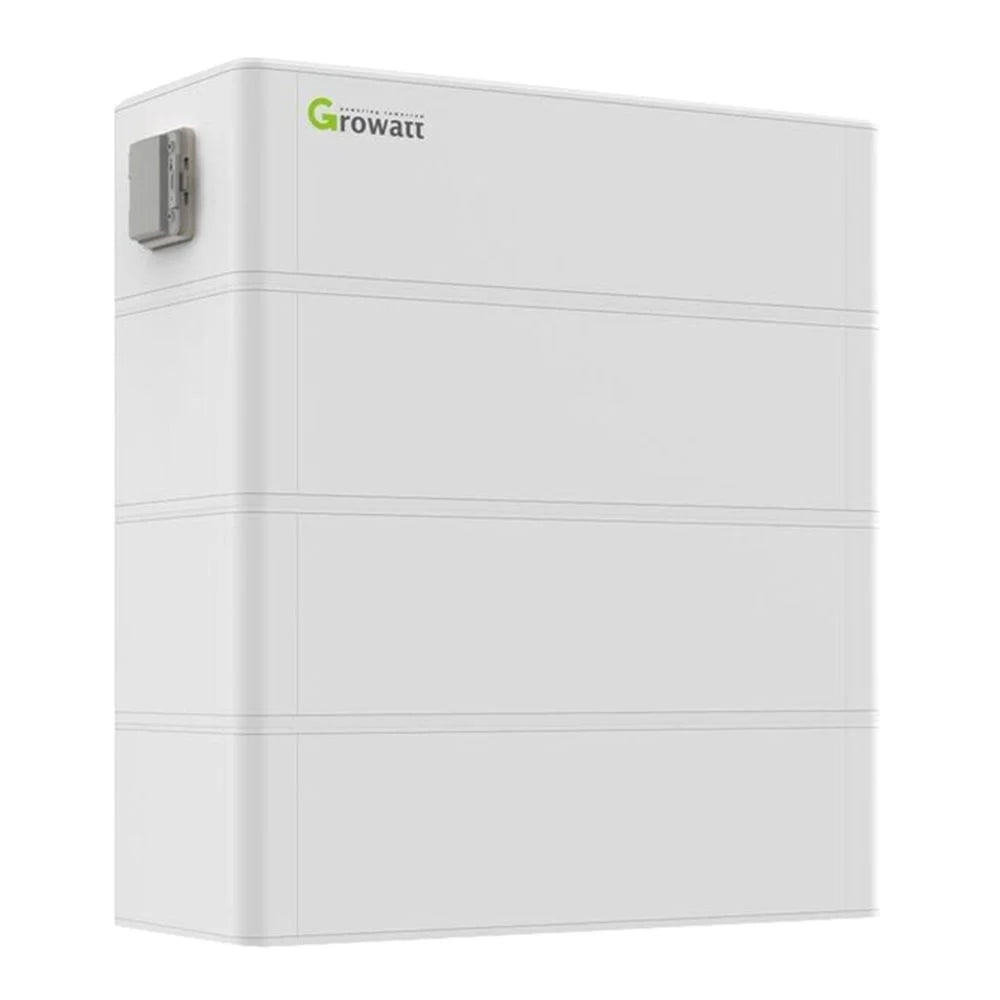

ARK 2.5H-A1 Hochvoltbatterie
Die Growatt ARK 2,5H-A1 Hochvolt Batterie (MPN ARK-2.5H-A1) ist ein LiFePO4-Speicher mit hoher Zyklenfestigkeit und langer Lebensdauer. Das modulare, stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und ist leicht zu installieren. Die Batterie bietet hervorragende Leistungen bei hoher Belastung und ist mit seinem IP65-Schutz auch für die Installation im Freien geeignet. Um Überspannungen im System zu vermeiden, kommt der Softstart zum Einsatz.
Über die ARK 2,5H-A1-Batterie:
- Modulares, stapelbares Batteriekonzept
- Kobaltfreies Lithium-Eisenphosphat (LFP)
- Hohe Zyklenfestigkeit und lange Lebensdauer
- Wand- oder Bodeninstallation möglich
- Softstart zum Schutz des Systems vor Überspannungen
- Automatisches Aufwachen bei Unterspannung
- Schutzart IP65 für die Installation im Freien
- Ferndiagnose und Firmware-Update
Einsatzgebiete
- Für netzgebundene, sowie autarke Photovoltaikanlagen
- Notstromversorgung
- Unterbrechungsfreie Stromversorgungen (USV / UPS)
Softstart zum Schutz des Systems
Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.
Hohe Zyklen-Lebensdauer
Die Growatt ARK Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Growatt Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.
Technische Daten für je 1 Batteriemodul:
- Batterie-Typ: Kobaltfreies Lithium-Eisenphosphat (LiFePo4)
- Energiekapazität: 2,56 kWh
- Nutzbare Kapazität: 2,3 kWh
- Nennspannung: 51,2 V
- Betriebsspannungsbereich: 47,2-56,8 V
- Lade-/Entladestrom: 25 A/0,5 C
- Schutzart: IP65
- Temperaturbereich: -10~50° C
- Abmessung: 650 x 260 x 180 mm
- Gewicht: ca. 28 kg
- 10 Jahre Herstellergarantie
- Zertifikate: IEC62619, CE, CEC, RCM, UN38.3
BMS Steuerungseinheit
Das Growatt HVC-60050-A1 BMS ist eine zentrale Überwachungs- und Steuereinheit, die Teil des ARK HV Hochvoltbatteriesystems ist und die Kommunikation mit den Growatt SPA und SPH Invertern unterstützt. Mit diesem BMS können bis zu 10 Batteriemodule mit einer Kapazität von jeweils 2,56 kWh verbunden werden. Diese Module können in Serie geschaltet werden, um einen Batterieturm zu bilden, der eine Gesamtkapazität bis zu 25,64 kWh bietet. Es können auch Speichertürme miteinander verbunden werden, pro Turm wird dabei ein BMS benötigt.
Über das HVC 60050-A1 BMS
- Kompatibel mit Growatt SPA und SPH Invertern
- Modulares, stapelbares Batteriekonzept
- Überwachung und Steuerung
BMS Steuerungsparameter
Zu den Steuerparametern gehören der Ladezustand (SOC), die Netzspannung, der Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Durch die präzise Überwachung dieser Parameter gewährleistet das BMS eine optimale Leistung und Langlebigkeit der Batterie.
Flexibel Erweitern
Das ARK Batteriesystem von Growatt bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 2,56 kWh bis zu 25,6 kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln. Eine weitere Innovation des ARK Systems ist, dass im Gegensatz zu anderen Batteriesystemen kein Batterieschrank benötigt wird. Lediglich eine Batteriebasis ist für einen stabilen Stand erforderlich.
Technische Daten:
- Eingangs-/Ausgangsspannungsbereich: 90~585V
- Nennstrom: 25A
- Schutzart: IP65
- Temperaturbereich: -10~50° C
- Abmessung: 650 x 260 x 185 mm
- Kommunikation: CAN
- Gewicht: 8,5 kg

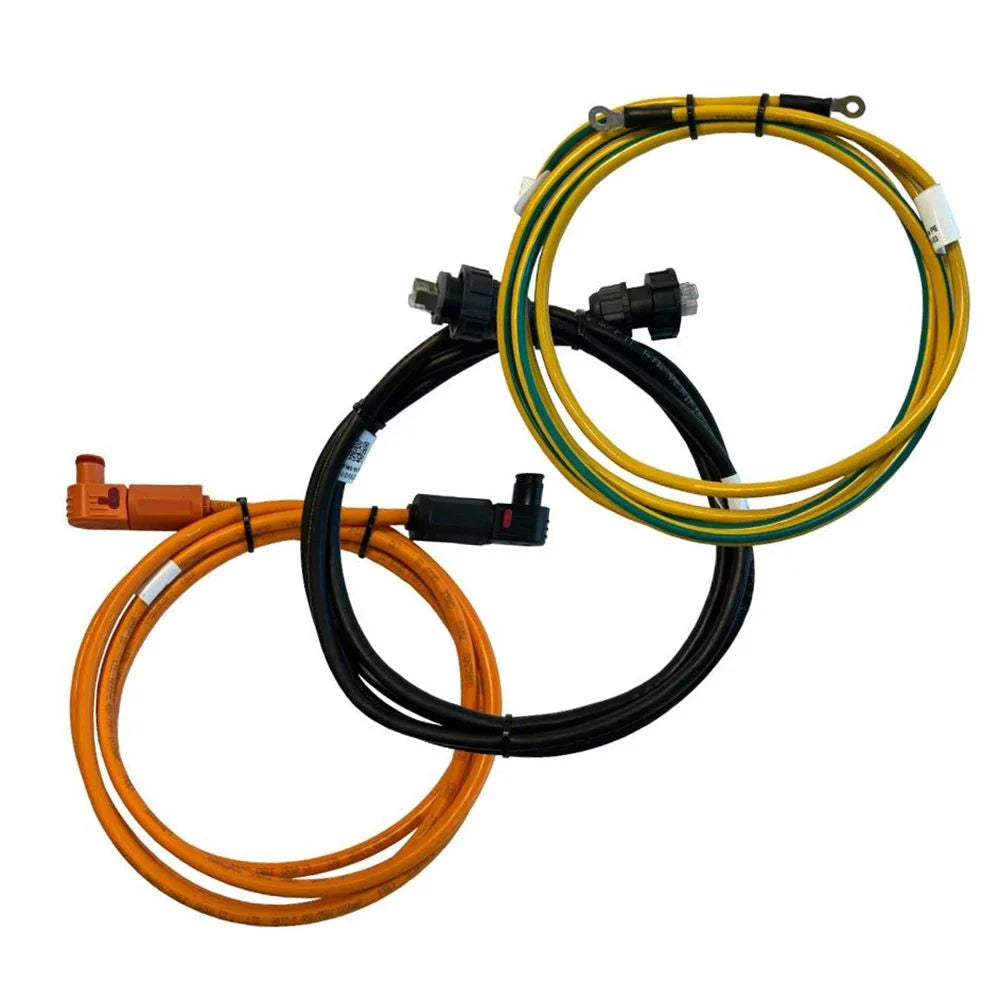

Anschlusskabelset zu Wechselrichter
Das Growatt Batterie-Kabelset wird benötigt, um Growatt ARK2.5H-A1 Batterien mit Wechselrichtern der dreiphasigen SPH- oder SPA-Serie zu verbinden.
- 2x 2m Stromkabel (Plus/Minus)
- 2m Kommunikationskabel

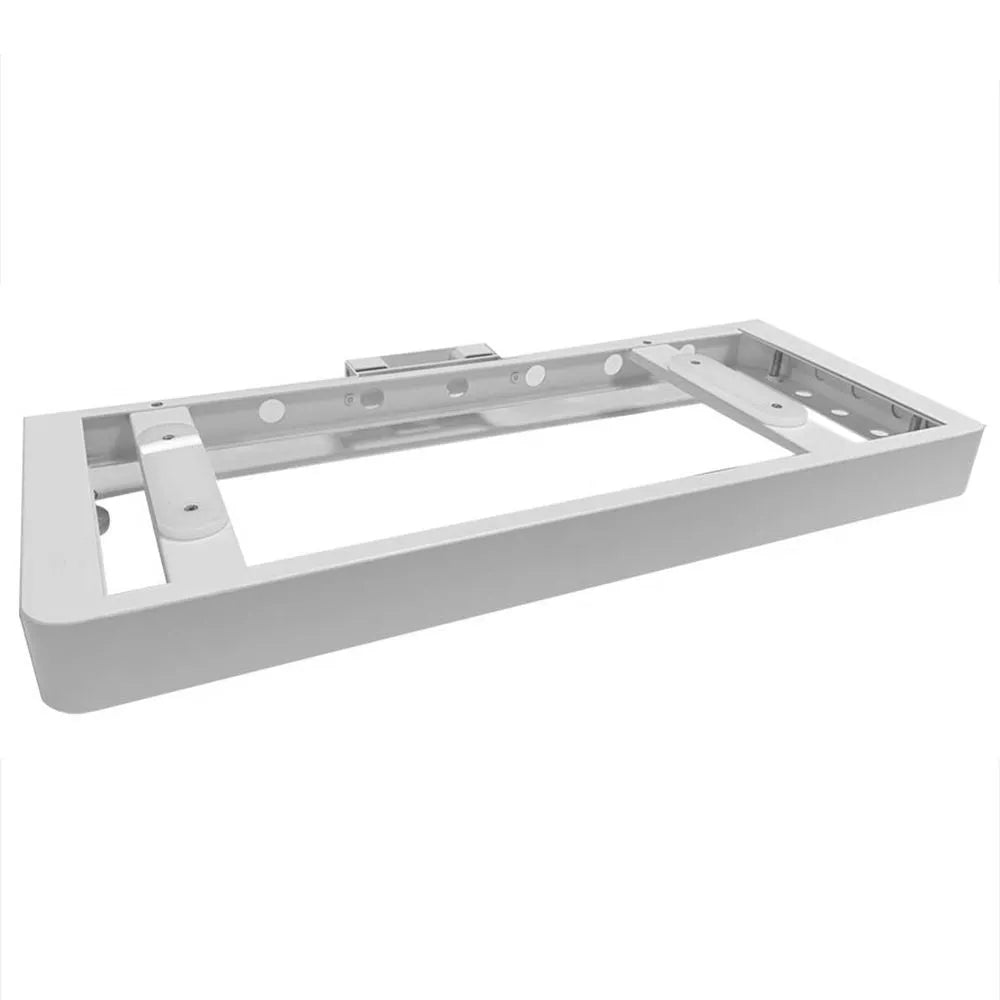

ARK Batteriebasis
Die Growatt ARK Batteriebasis ist für die Bodeninstallation von Growatt ARK-Batteriemodulen geeignet und sorgt für einen sicheren Stand des Batterieturms. Das Growatt ARK System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.
- für die Bodenmontage von Growatt ARK HV und XH Batterien
- je Batterieturm eine Basis
- Gewicht: 3kg
