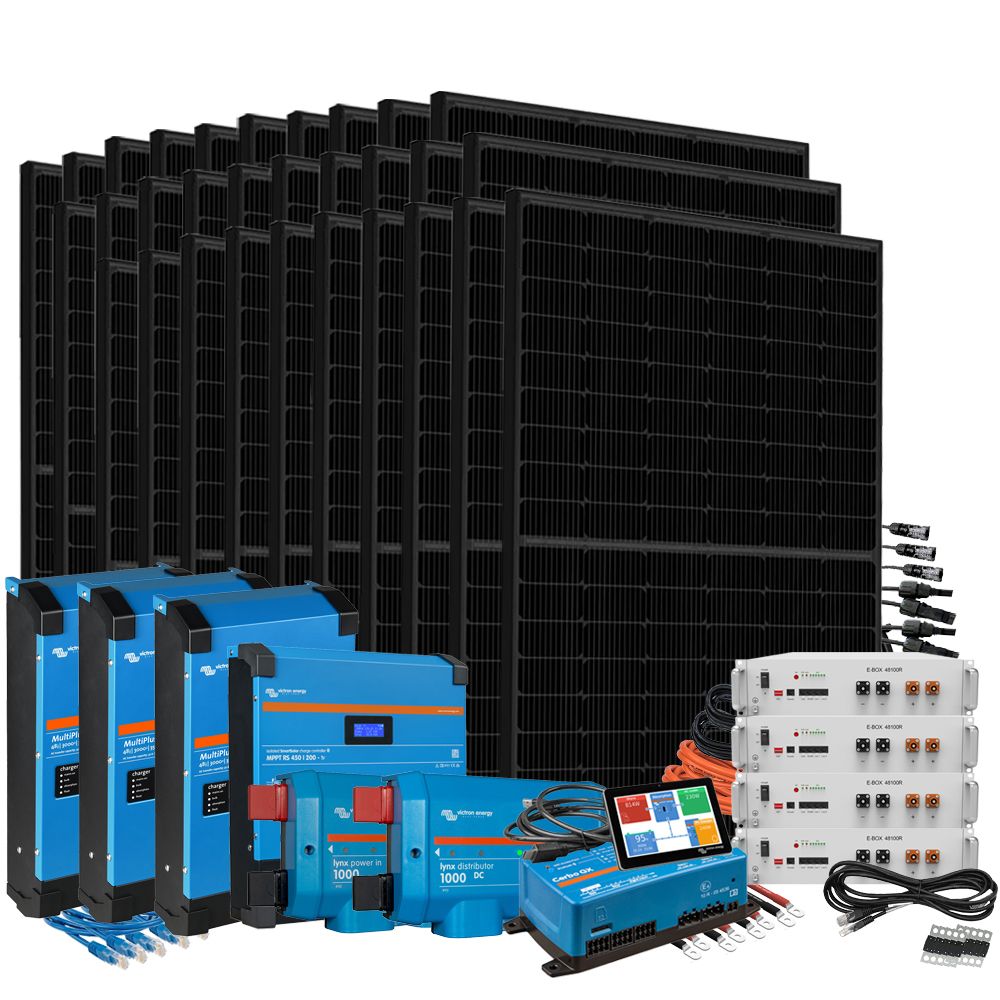

Im Lieferumfang enthalten sind neben der Leistungselektronik von Victron Energy, dem Speichern von Pytes und den Solarmodulen von Luxen auch alle benötigten Anschlusskomponenten, mit Ausnahme der Solarmodulhalter, die separat bestellt werden müssen. Alle anderen Komponenten sind Plug-and-Play, was bedeutet, dass keine aufwendige Steckermontage erforderlich ist – einfach anschließen und loslegen.

Teileliste – das ist drin

• 30x Luxen Solar 430W Mono Bifazial Solarmodul Full Black
• 3x Victron MultiPlus-II 48/5000/70-50 230V
• 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX
• 1x Victron SmartSolar MPPT RS 450/200-MC4 48V Laderegler
• 4x Pytes E-Box-48100R-C 100Ah 51V LiFePO4 Batterie
• 1x Victron Energy Lynx Power In (M8)
• 1x Victron Lynx Distributor (M8)

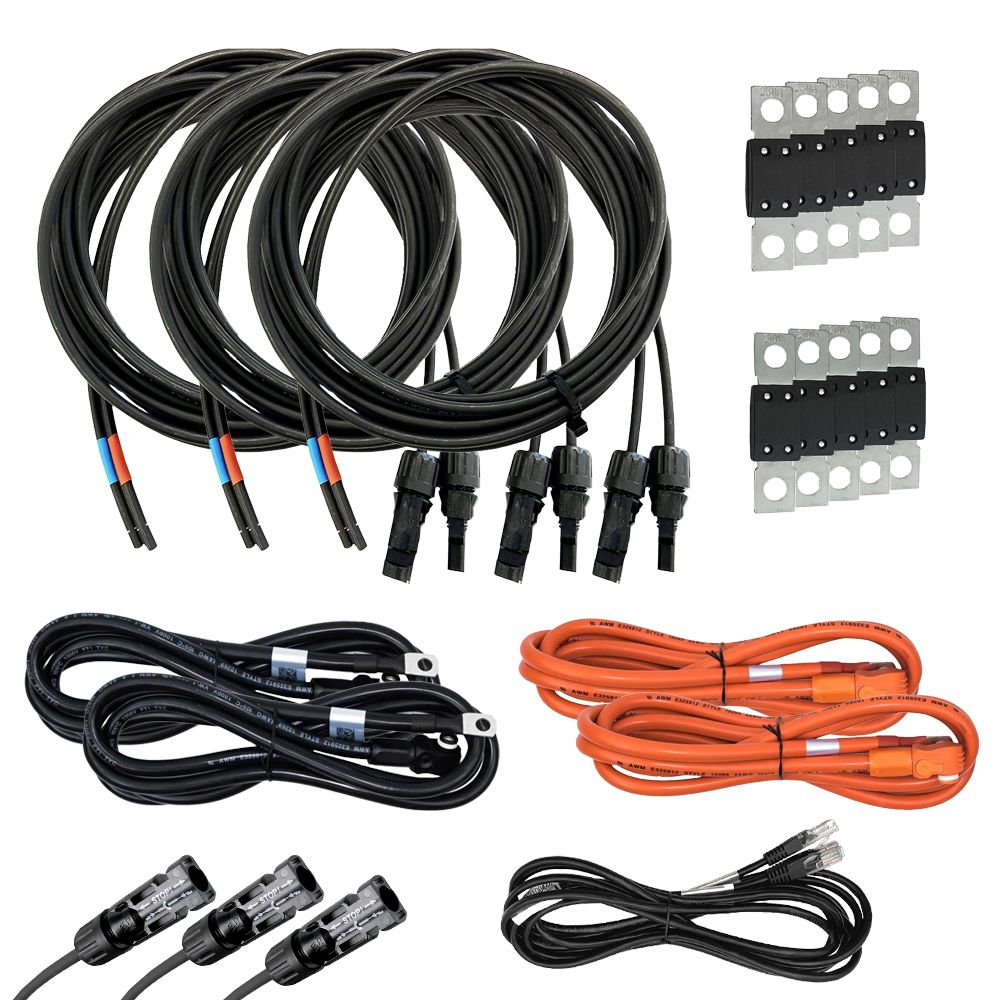

• 4x 1m Batteriekabel 50mm² beidseitig M8 Ösen
• 3x 10m MC4 zu MC4 Verbindungskabel 6mm² rot/schwarz
• 2x 10m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung

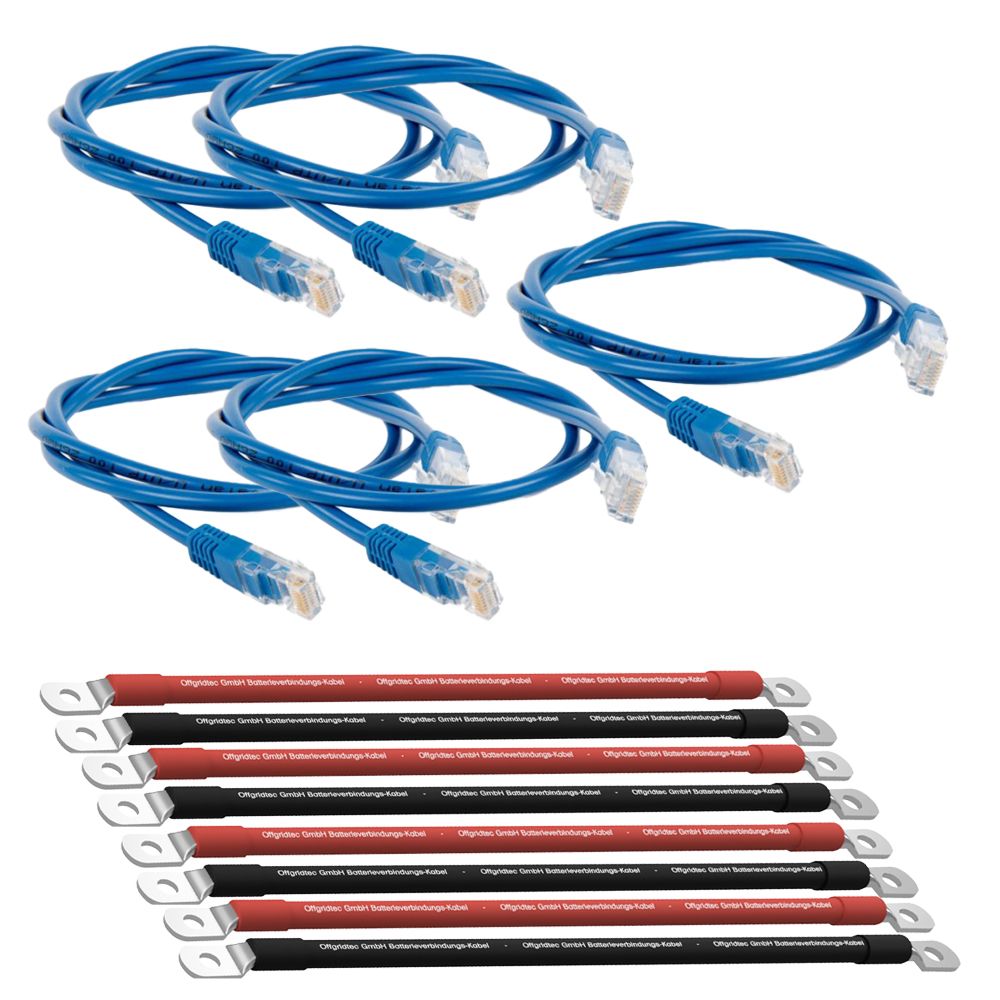

• 2x 0,9m Victron RJ45 UTP Kabel
• 2x 3m Victron RJ45 UTP Kabel
• 1x 5er-Set MEGA-Sicherung 200A 70V für 48V Systeme
• 1x 5er-Set MEGA-Sicherung 250A 70V für 48V Systeme
• 1x Pytes Datenkabel Batterie zu Victron Inverter 3,5m MultiPlus 2
• 1x Pytes Stromkabel Batterie zu Inverter 2m, positiv (M8, 25mm² 125A)
• 1x Pytes Stromkabel Batterie zu Inverter 2m, negativ (M8, 25mm² 125A)

Bei Auswahl Stromzähler

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines HomePremium-Systems

Die Lieferung des HomePremium-Systems erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils zwingend ein Energiezähler mit Anschlusskabel erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation könntest du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

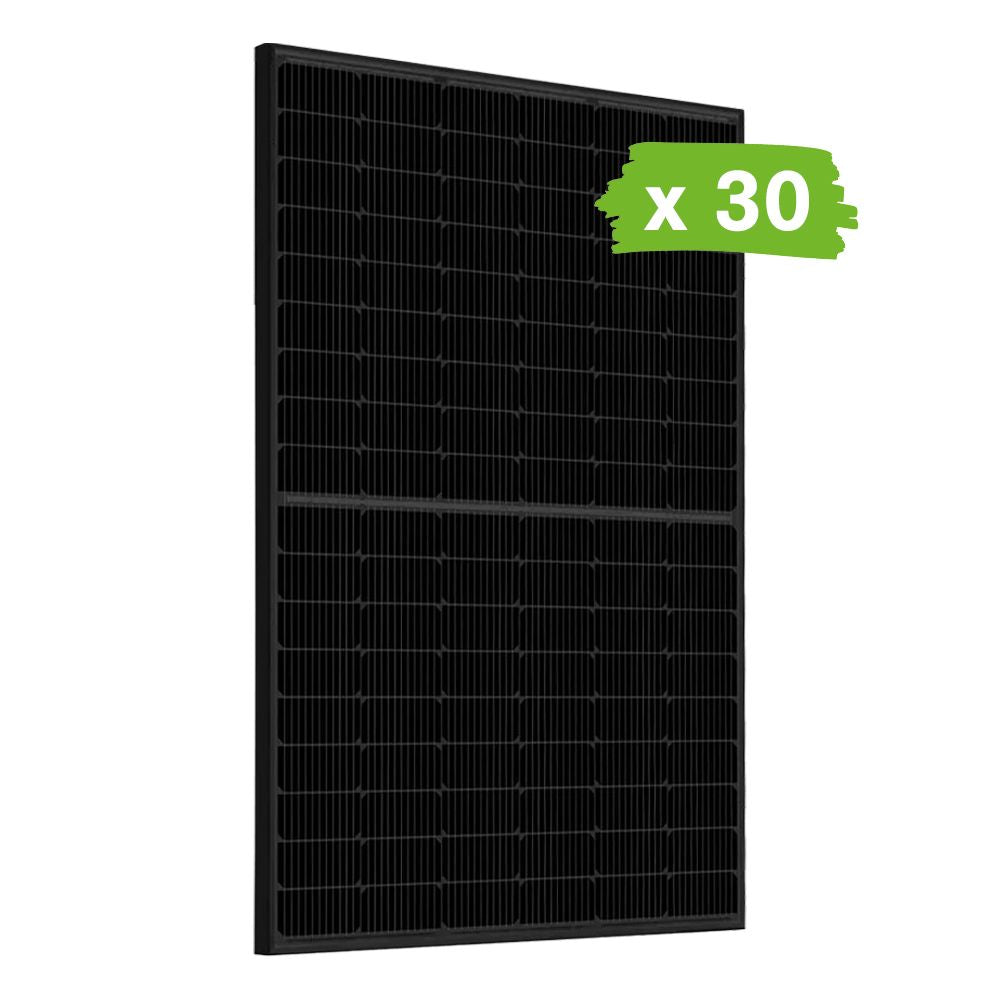

Luxen Solar 430W Full Black Solarmodul - Wirkungsgrad von 22%

Das Luxen Solar Series N5 430W Full Black Solarmodul (MPN LNVB-430ND) kombiniert fortschrittliche Technologien wie N-TOPCon Zelltechnologie, ein 108er Halb-Zellen-Layout und SMBB Half-Cut Zelltechnologie, um eine beeindruckende Leistung und kosteneffiziente Stromerzeugung zu gewährleisten. Mit ausgezeichneter Anti-PID, niedriger LID-Performance und hoher Hotspot Resistenz bietet es Zuverlässigkeit und Langlebigkeit. Sein elegantes Full-Black Design macht es perfekt für Wohngebäude, Balkonkraftwerke und viele andere Anwendungen.

• N-TOPCon Zelltechnologie
• SMBB Half-Cut Zelltechnologie
• Niedriger BOS & LCOE
• Bifaziale Zellmodultechnologie
• hervorragende Anti-PID und Low LID Leistung
• 3 Bypass-Dioden
• hoher Zellwirkungsgrad von über 22%

Technische Daten

• Maximale Leistung: 430W
• Modulspannung (Vmp): 32,04V
• Max. Strom (Imp): 13,42A
• Leerlaufspannung (Voc): 38,96V
• Kurzschlussstrom (Isc): 14,13A
• Modulwirkungsgrad: 22,02%
• Abmessungen: 1722 x 1134 x 30 mm
• Betriebstemperaturbereich: -40°C bis +85°C
• Zellen: 108 (6x18)
• Max. Betriebsspannung: 1500V DC
• Gewicht: 23,5kg

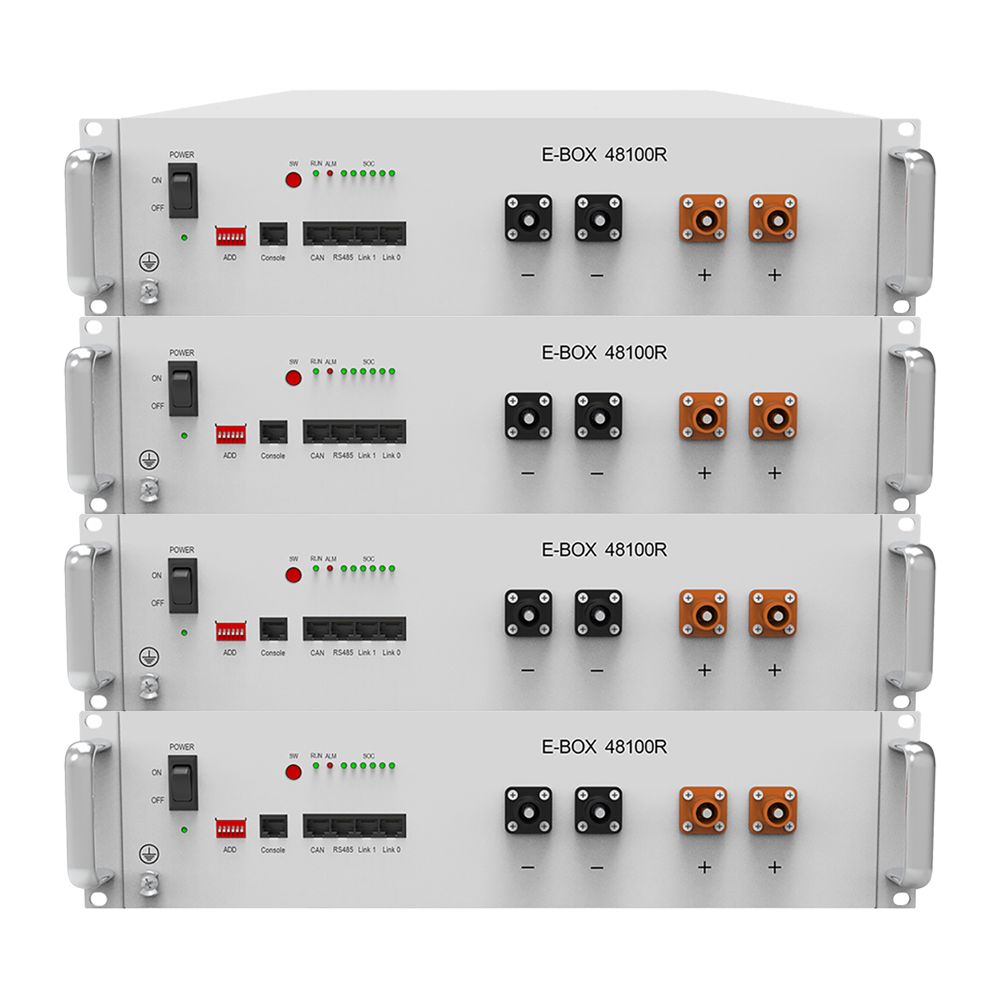

Die Pytes E-Box 48100R-C

Die Pytes E-BOX 48100R-C (MPN 110402100007) ist ein hochmoderner LFP-Akku mit 100 Ah Kapazität und zeichnet sich durch seine hohe Sicherheit, durchdachte Konstruktion und beeindruckende Leistung aus. Die Batterie ist kompakt, einfach zu installieren, wartungsfrei und kann durch Parallelschaltung als Grundbaustein eines Energiespeichersystems genutzt werden. Die Anwendungsbereiche reichen von der Eigenverbrauch-Abdeckung im privaten Zuhause über kleine kommerzielle bis zu industriellen Energiespeichersystemen, sowie in Telekommunikationsstationen.

• LFP-Speicher der neuesten Generation
• Über 6000 Zyklen bei 90% DoD
• Intelligentes Energiemanagement
• Ideal zur Notstromversorgung
• Weitreichende Kompatibilität
• Modular erweiterbar
• CAN & RS485 Kommunikation

Technische Daten

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Nennspannung: 51,2 V
• Spannungsbereich: 47,5-57,6 V
• Nennleistung: 100 Ah
• Nennenergie: 5,12 kWh
• Max. Ladestrom: 50 A
• Max. Entladung: 50 A
• Ladetemperatur: 0~50°C
• Entladetemperatur: -10~50°C
• Wirkungsgrad: ≥95%
• Kommunikationsprotokoll: RS-232, RS-485, CAN
• Zykluslebensdauer: >6000 Zyklen bei 90% DoD
• Abmessungen: 440 x 620 x 117 mm
• Gewicht: 51 kg

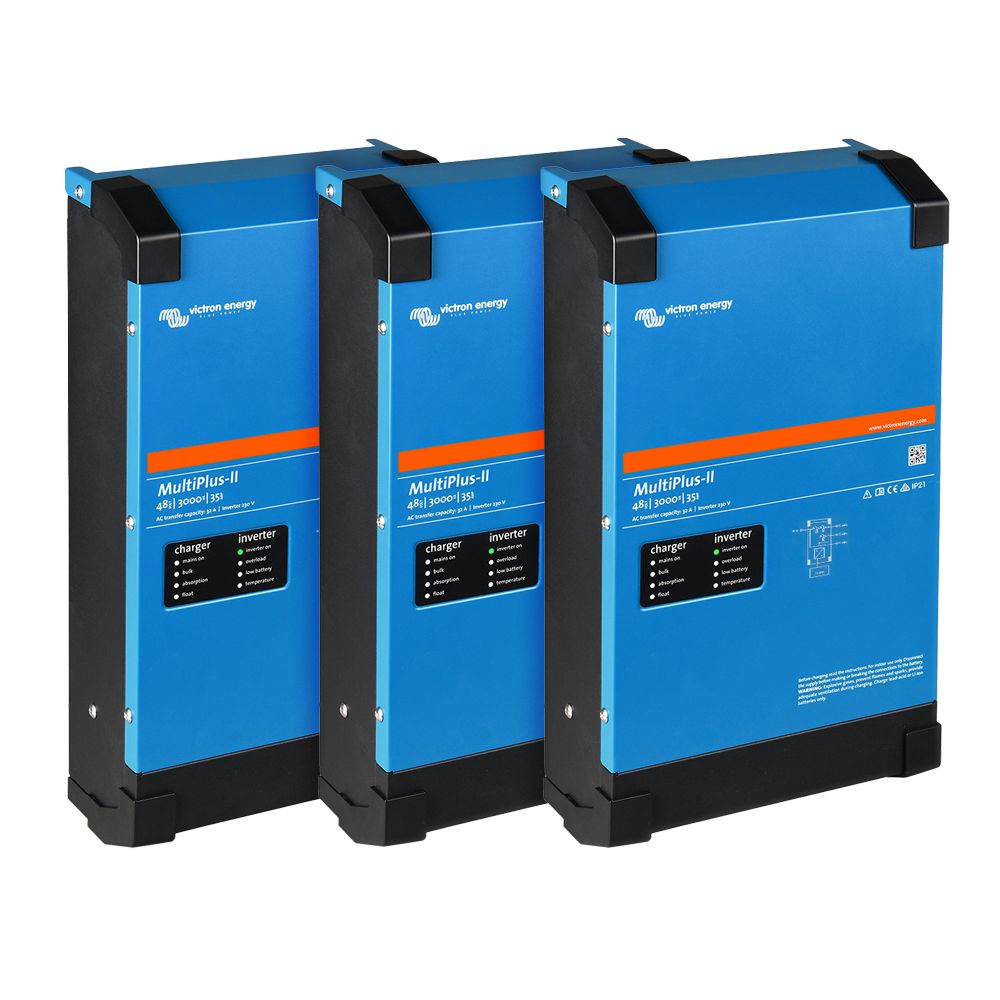

Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000

Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
• bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
• praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
• kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden

Technische Merkmale

• 5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
• für 48 V Batteriespannung, 50 A Transfer-Schalter und 70 A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22

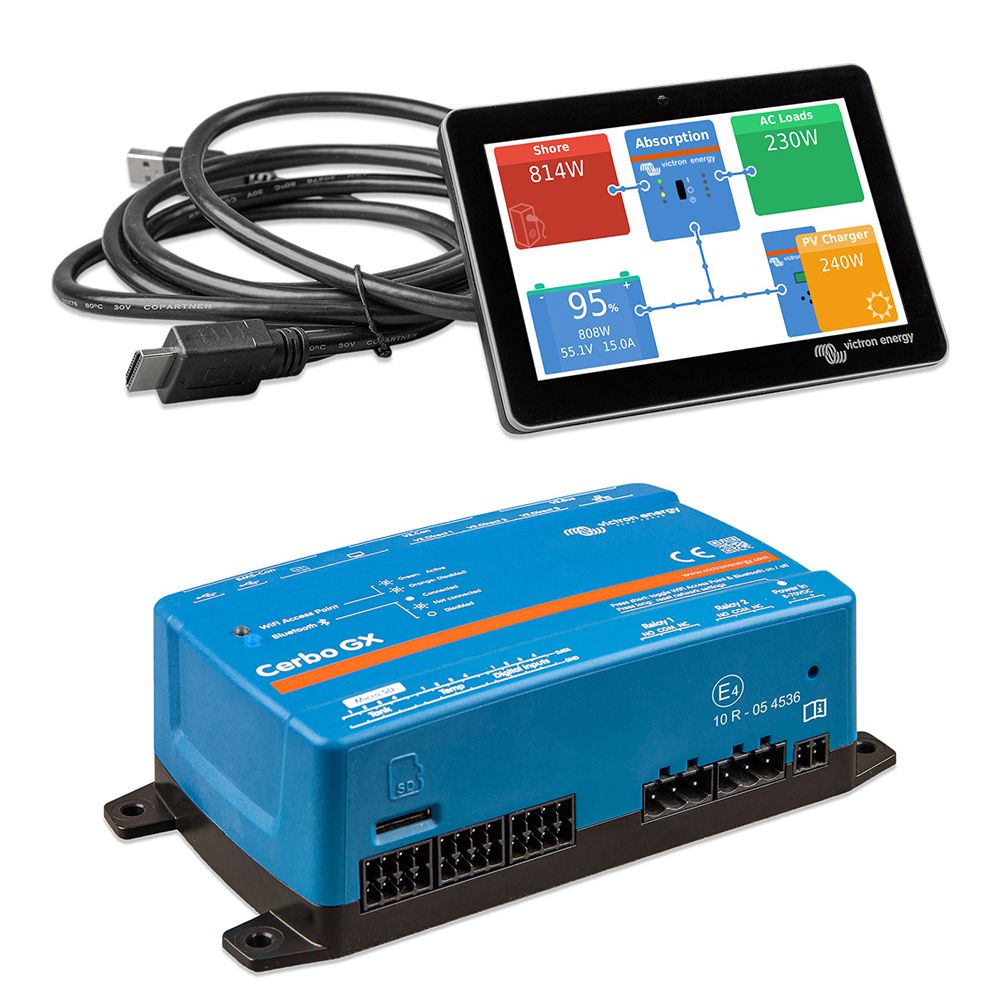

Victron Energy Cerbo GX MK2 und GX Touch 50 – die Kommunikationszentrale deines Systems

Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Victron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration deines Systems. Abgerundet durch das GX Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalte stets die Übersicht über deine Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.

Das entsprechende Modul sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigen Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth Fähigkeit des GX Touch 50 ist der Zugriff auf dein System noch schneller und einfacher sichergestellt. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten deines Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So hast du auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage

Sicherheitshinweis: Lasse dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
