Vielseitiges Komplettpaket für alle Bedürfnisse
Unsere brandneue Premium M 1-Phase Serie bietet ein beeindruckendes Komplettpaket zu einem unschlagbaren Preis-Leistungs-Verhältnis. Mit diesem Allrounder können Sie nicht nur eine zuverlässige USV-Backup-Lösung nutzen, bei der Sie zwischen Netz- und Batterievorrang wählen können, sondern auch eine effiziente Eigenverbrauchsanlage aufbauen. Der Leistungsfähigkeit dieses Solarpakets sind dabei kaum Grenzen gesetzt – je nach individuellem Bedarf können sowohl Module als auch Batterien problemlos erweitert werden. Sollten Sie eine höhere Ausgangsleistung am Wechselrichter benötigen, können Sie einfach weitere identische Geräte hinzuschalten, um die Leistung zu steigern.
Neben der leistungsstarken Elektronik, dem Speicher und den Solarmodulen sind im Lieferumfang auch alle benötigten Anschlusskomponenten enthalten. Lediglich die Solarmodulhalter müssen separat bestellt werden. Alle anderen Komponenten sind jedoch Plug and Play – das bedeutet, Sie können sie einfach anschließen und sofort loslegen, ohne sich mit mühsamer Steckermontage oder ähnlichem herumschlagen zu müssen.
Eigenschaften
- Gallium-dotierte Technologie
- Reduzierte Hot-Spot-Temperatur
- Multi-Busbar-Technologie
- 3 Bypass-Dioden
- PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
- Verbesserte Leistung bei schwachem Licht
- Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
- Hoher Wirkungsgrad von 21 %
- Hersteller Produktgarantie: 25 Jahre
Gallium-dotierte Technologie
Die Galliumdotierung ist eine Methode zur Verhinderung des lichtinduzierten Abbaus (LID). Die Entwicklung dieser Technologie führt definitiv zu einer besseren Leistung von Solarzellen und PV-Modulen sowie zu einer Verbesserung ihrer Langzeitleistung und Zuverlässigkeit.
Reduzierte Hot-Spot-Temperatur
Ein weiterer Vorteil der Half-Cut Fertigung Durch die Halbierung des elektrischen Stroms sowohl der Zellen als auch der Zellstränge kann die Hot-Spot-Temperatur um 50 % gesenkt werden, was die Zuverlässigkeit des PV-Moduls erhöht.
25 % reduzierter, thermischer Leistungsverlust
Da die halbierten Zellen nur den halben Arbeitsstrom haben, kann der thermische Leistungsverlust des PV-Moduls während des Betriebs erheblich um 25 % reduziert werden und die Betriebstemperatur des PV-Moduls ist ebenfalls niedriger, was die Zuverlässigkeit des PV-Moduls verbessert, und die Gesamtleistung erhöht.
Multi-Busbar-Technologie
Sammelschienen befinden sich auf jedem PV-Modul. Es handelt sich dabei um Stromschienen, die auf jeder Solarzelle fest aufgedruckt sind. Sie nehmen den erzeugten Gleichstrom auf und führen diesen zu den Sammelschienen. Durch die Verwendung von mehr Busbars reduziert Luxen Solar die Abschattung, verkürzt die Transportwege und verringert den Widerstand in den Modulen.
Technische Daten
- Leistung (Pmax): 410 Wp
- Spannung (Vmp): 31,83 V
- Max. Strom (Imp): 12,88 A
- Leerlaufspannung (Voc): 37,98 V
- Kurzschlussstrom (Isc): 13,77 A
- Modulwirkungsgrad: 21 %
- Betriebstemperatur: -40°C - +85°C
- Max. Systemspannung: 1500 VDC (IEC)
- Zelltyp: Half-Cut - Monokristallin
- Anzahl Zellen: 108 (6x18)
- Gewicht: 21 kg
- Abmessungen: 1722 x 1134 x 35 mm
- Schutzart Anschlussdose: IP68
- Modulfarbe: schwarz
LiFePo4-Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher
Bei der verwendeten US3000C Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In jedem Modul befindet sich ein Batteriemanagementsystem (BMS), das umfassenden Schutz vor Tiefentladung und Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedrigere Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.
Eigenschaften des Pylontech US3000C Speichermoduls
- Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
- Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
- Hohe Lade- und Entladeleistung von bis zu 5KW pro Modul
- Hohe Speicherdichte
- Geringes Eigengewicht und kompakte Bauweise
- Absolut wartungsfrei und einfach zu installieren
- Pylontech gewährt 10 Jahre Garantie auf den US3000C
Das Herzstück der Anlage – der Victron MultiPlus-II 48/5000
Der Multiplus-II 48/5000/70-50 ist eine High-End-Gerätekombination von Victron Energy (MPN PMP482505010), die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding-Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgeweitet, womit dieses Gerät geradezu prädestiniert für den Einsatz in diesem System ist. Der Wechselrichter leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.
Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/5000
- PowerControl und PowerAssist –Steigerung von Netz- oder Generator-Leistung
- eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
- kann als Backupgerät in netzgekoppelten Anlagen für die Stromversorgung bei Netzausfällen eingesetzt werden
- einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
- Bestens geeignet sowohl für den Einsatz als auch Ongrid Systeme
- VE.Bus Schnittstelle für Parallel- und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
- Praktisch unbegrenzte Leistung durch Parallel- und Drei-Phasen-Betrieb
- kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden*
- Zugelassen nach VDE-AR-N 4105
- 5000 W Leistung bei nicht linearer Belastung, 4000 W Dauerbelastung und 9000 W Spitzenleistung
- für 48 V Batteriespannung, 50 A Transfer-Schalter und 70A Batterieladegerät
- Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
- max. Der Wirkungsgrad liegt bei 95 %, Schutzklasse IP22
Die Auslieferung erfolgt konfiguriert und abgestimmt auf die mitgelieferten Komponenten
Die Einstellungsmöglichkeiten am MultiPlus-II sind extrem vielfältig, ebenso wie seine Einsatzmöglichkeiten. Damit das System, so wie es geliefert wird, der Bezeichnung „Plug and Play“ gerecht wird, haben wir die notwendigen Einstellungen bereits für Sie vorgenommen – das System ist somit ohne weitere Konfiguration sofort einsatzfähig.
Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung erfolgt so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn der Eingang des MultiPlus-II Wechselstroms verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.
Victron Energy Cerbo GX und GX Touch 50 – die Kommunikationszentrale Ihres Systems
Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause Vctron Energy ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration Ihres Systems. Abgerundet durch das GXC Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalten Sie stehts die Übersicht über Ihre Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.
Das entsprechende Modul lässt sich sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern verwenden. Das Montagematerial und die benötigten Verbindungskabel liegen der Lieferung selbstverständlich bei. Mit Hilfe der Bluetooth-Fähigkeit des GX Touch 50 ist der Zugriff auf Ihr System noch schneller und einfacher gewährleistet. Einzig optional ist eine Wandhalterung für das GX Touch 50, welche bei Bedarf zusätzlich bestellt werden muss.
Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, der es ermöglicht, die Daten Ihres Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontrolle und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet, um sich einen ersten Eindruck zu verschaffen

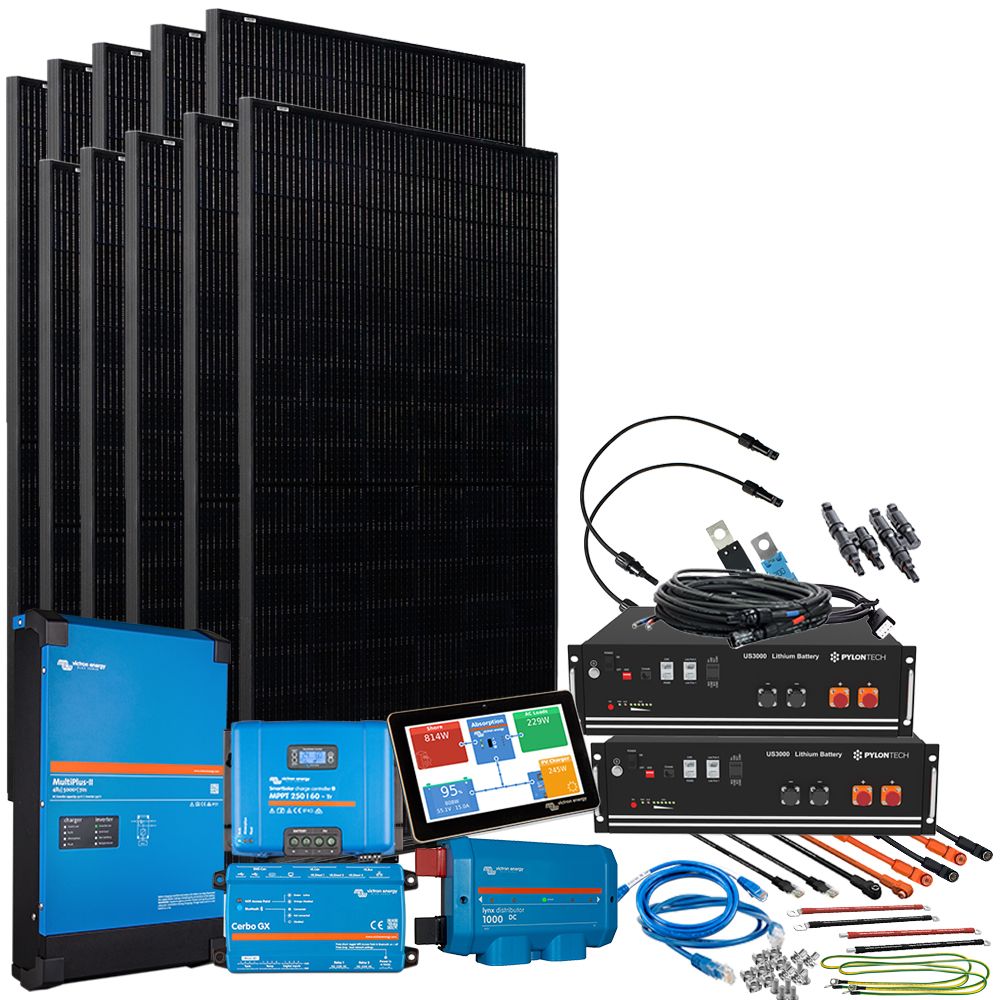

Teileliste – das ist drin
-

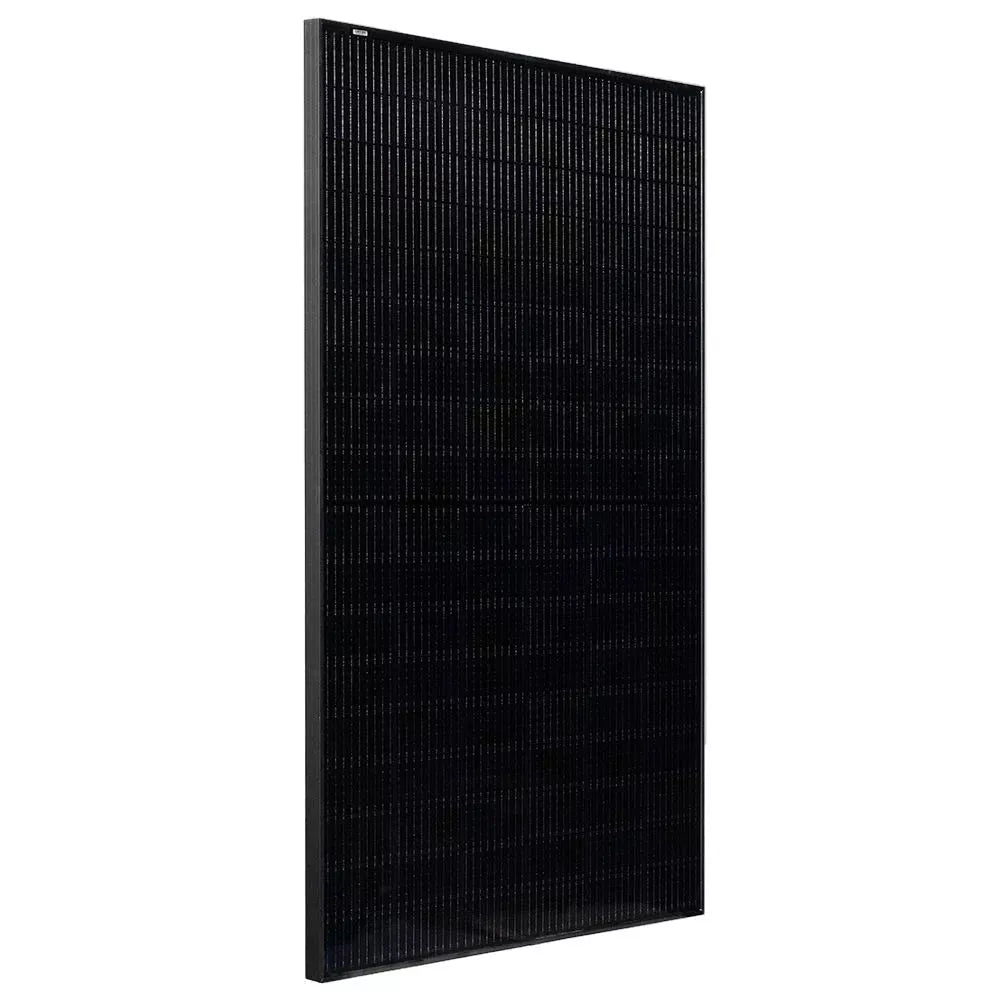

10x 410W Full Black Solarmodul
- Victron Energy 48/5000 MultiPlus-II Wechselrichter MPN PMP482505010
- Victron Energy MPPT SmartSolar Laderegler 250/70-Tr
-
Victron Energy Lynx Distributor für DC Verteilung und Absicherung
-
2x 3,5kWh Pylontech US3000C LiFePo4 Speicherbatterien
-
Wechselrichter-Anschlusskabel für die Verbindung der Pylontech Akkus mit dem MultiPlus 48/5000 (2m)
-
VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m für die Verbindung des Cerbo GX mit dem Speicher
- 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
-
Cerbo GX + GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
-
1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss für die Verbindung des Ladereglers mit der Batterie
-
1m Batteriekabel 50mm² beidseitig M8 Ösen zur Verbindung von Multiplus und Lynx Distributor
-
10m Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
-
Solarsteckverbinder Abzweigbuchsen (Paar) – zur parallelen Verschaltung zweier Strings a Modules
-
2x 5m 6mm² Solarsteckverbinder-Verbindungskabel Stecker/Buchse Verlängerung zur Verbindung der beiden Modulstrings mit den Solastecker-Abzweigbuchsen
-
Victron 3m VE.Direct Kabel Verbindungskabel zur Verbindung des Ladereglers mit dem Cerbo GX
-
Victron 200A 58V/48V MEGA-Fuse Sicherung für Multiplus
-
80A 48V MEGA-Fuse Sicherung für Solarladeregler
Um ein ESS (Energy Storage System) mit dem HomePremium-System errichten zu können, wird jeweils ein Energiezähler mit Anschluss benötigt.
Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!
Konfigurationsbroschüre
