PV-Solaranlage mit Growatt MIC-Serie TL-X Wifi

Mit diesem starken Komplettsystem hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom erheblich zu reduzieren. Das System besteht aus Zehn monokristalline Solarmodule von Canadian Solar mit jeweils 410W Leistung, den 1-phasigen String-Wechselrichter MIC-Serie mit Shine WiFi-X Überwachungsmodul von Growatt, einen 100A Stromzähler der für die Netzexportbegrenzungen und Eigenverbrauchsüberwachung zum Einsatz kommt und alle notwendigen Komponenten, um das System anzuschließen.

Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!

• Solarmodule mit PERC-Technologie
• Wechselrichter mit AFCI-Schutz
• WiFi-Datenlogger

Wie funktioniert eine Netzeinspeisung?

Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.

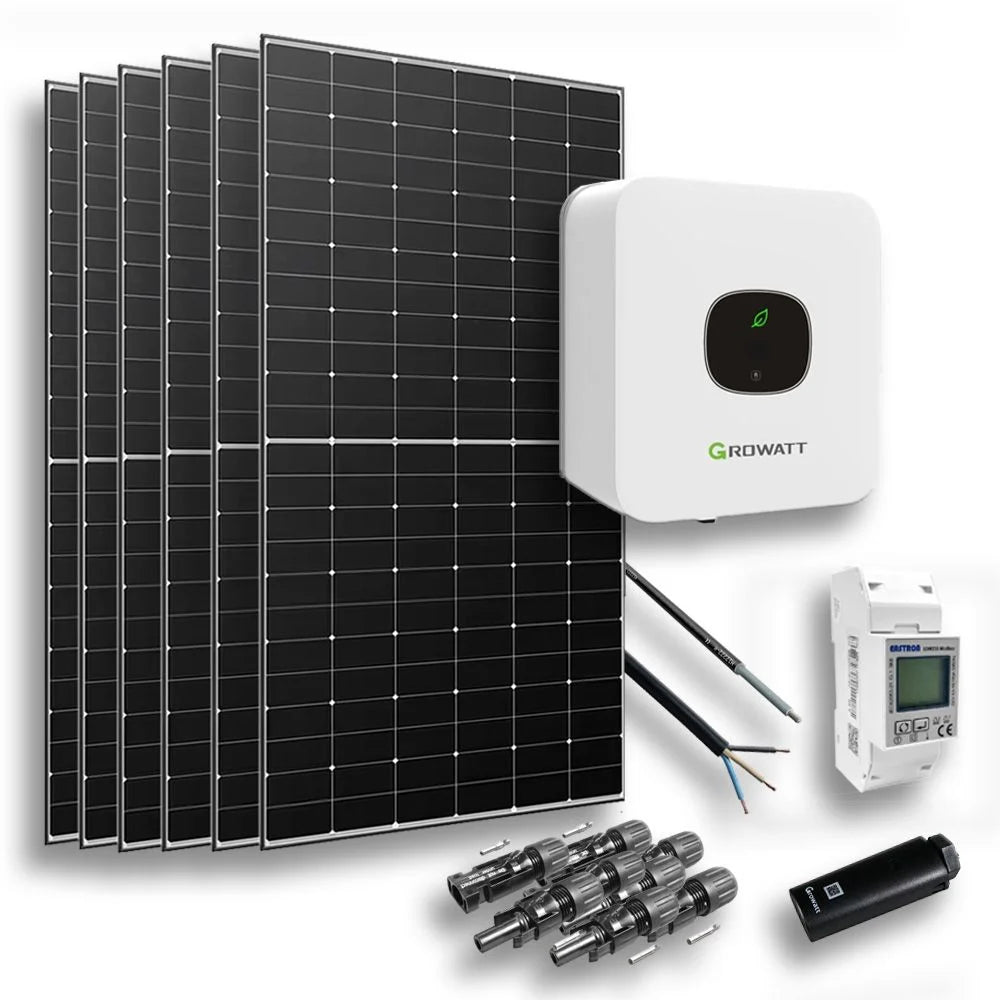

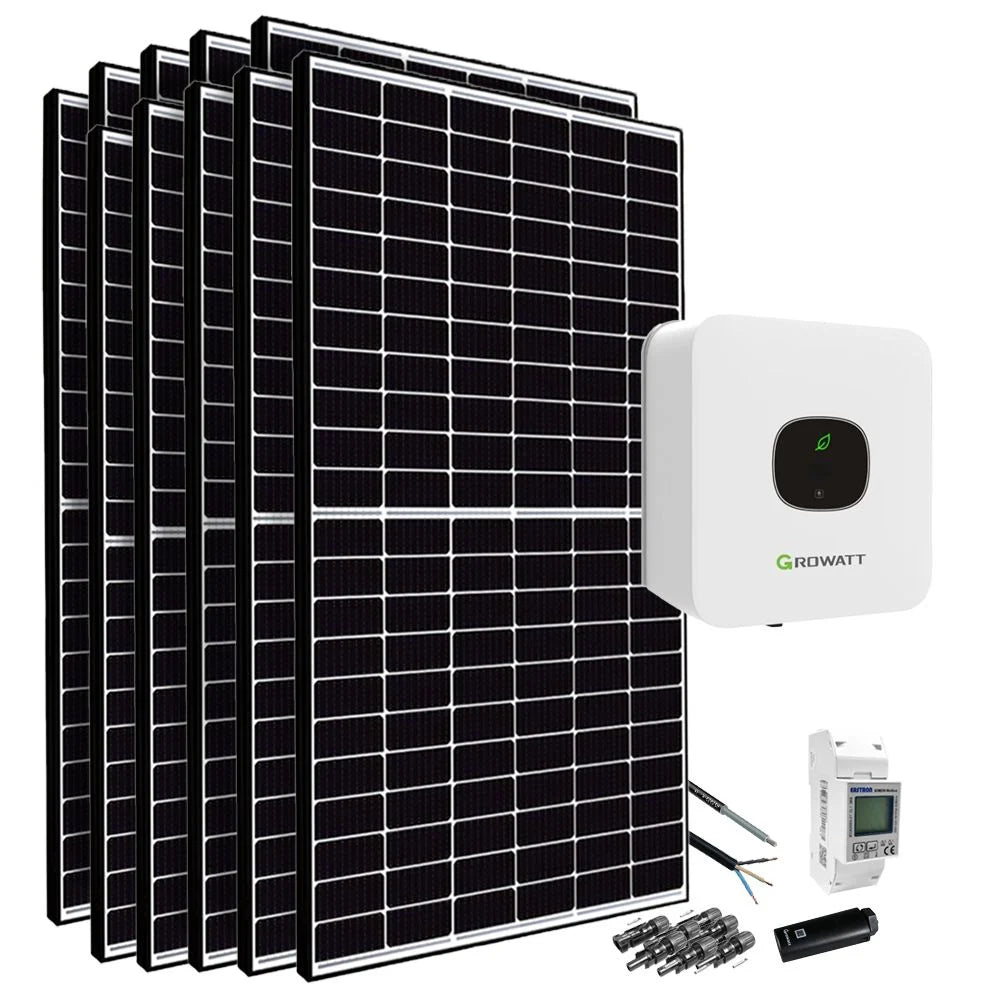

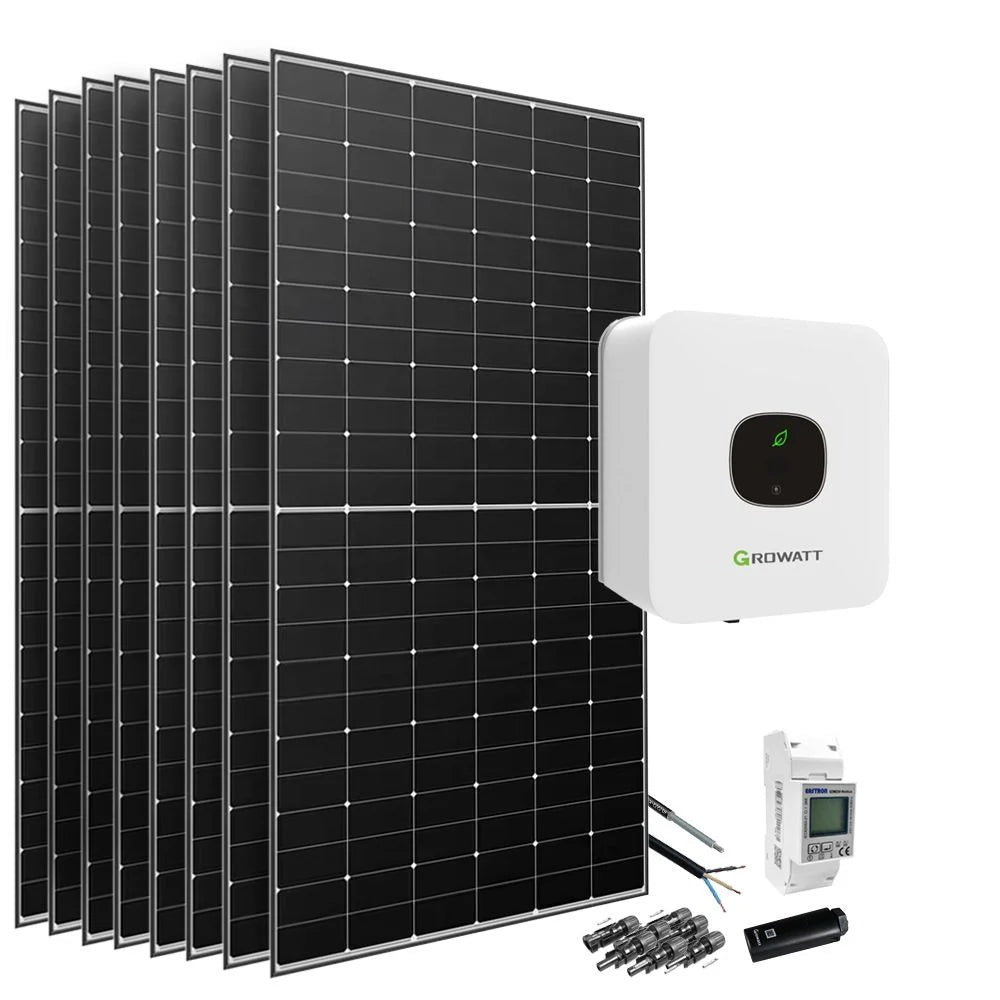

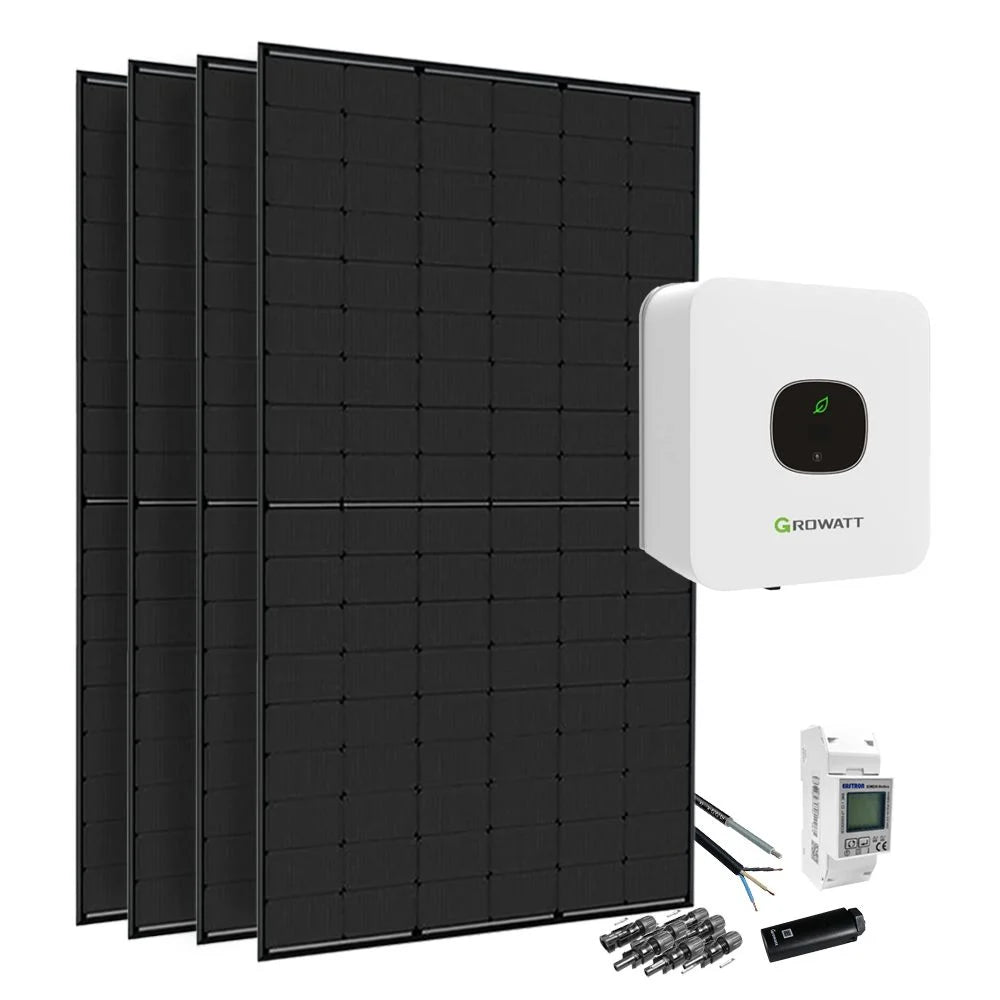

Das Komplettsystem enthält:

• Canadian Solar 410W Solarmodul Mono PERC HiKu6 (je nach Auswahl)
• 1x Growatt MIC -Serie TL-X  String-Wechselrichter 1-phasig (je nach Auswahl)
• 1x Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
• 1x Growatt Shine WiFi-X Datenlogger

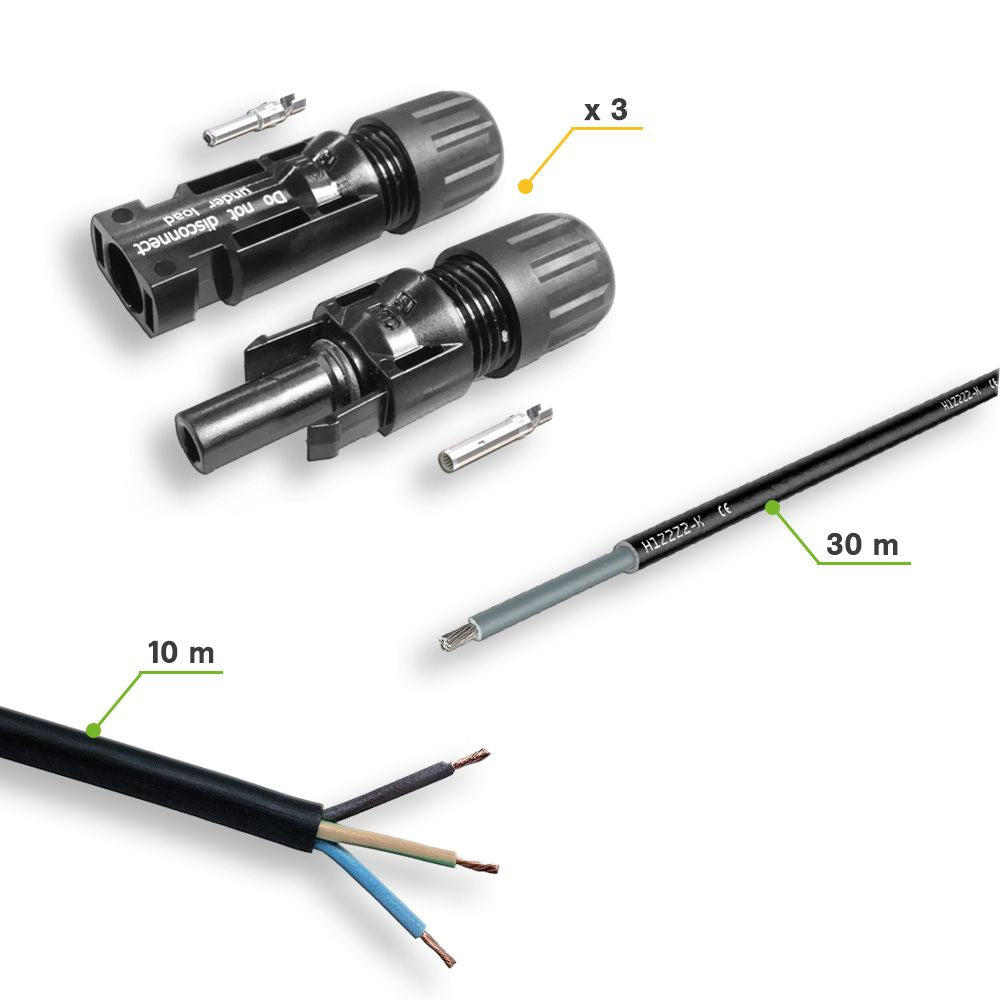

• 3x MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I

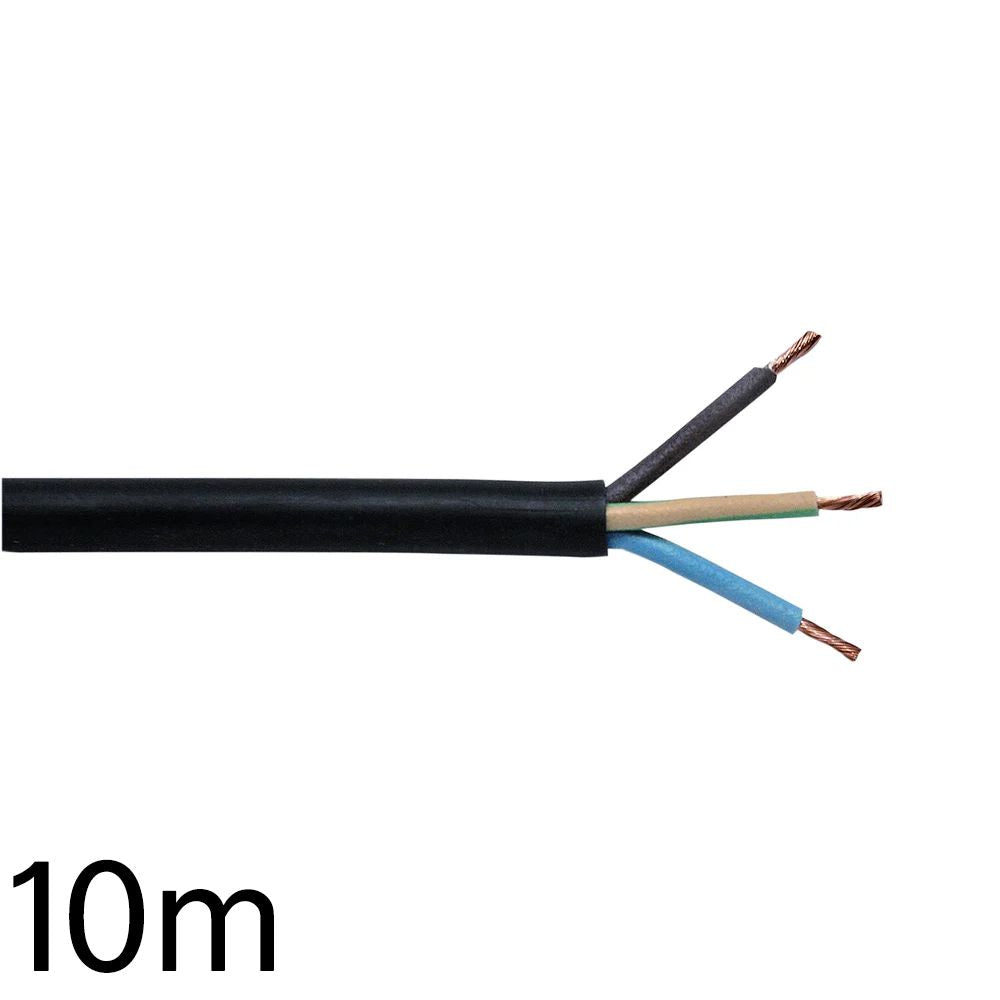

• 1x 10m H07RN-F 3 G 1,5mm High-End Gummileitung Lapp Kabel 1600103

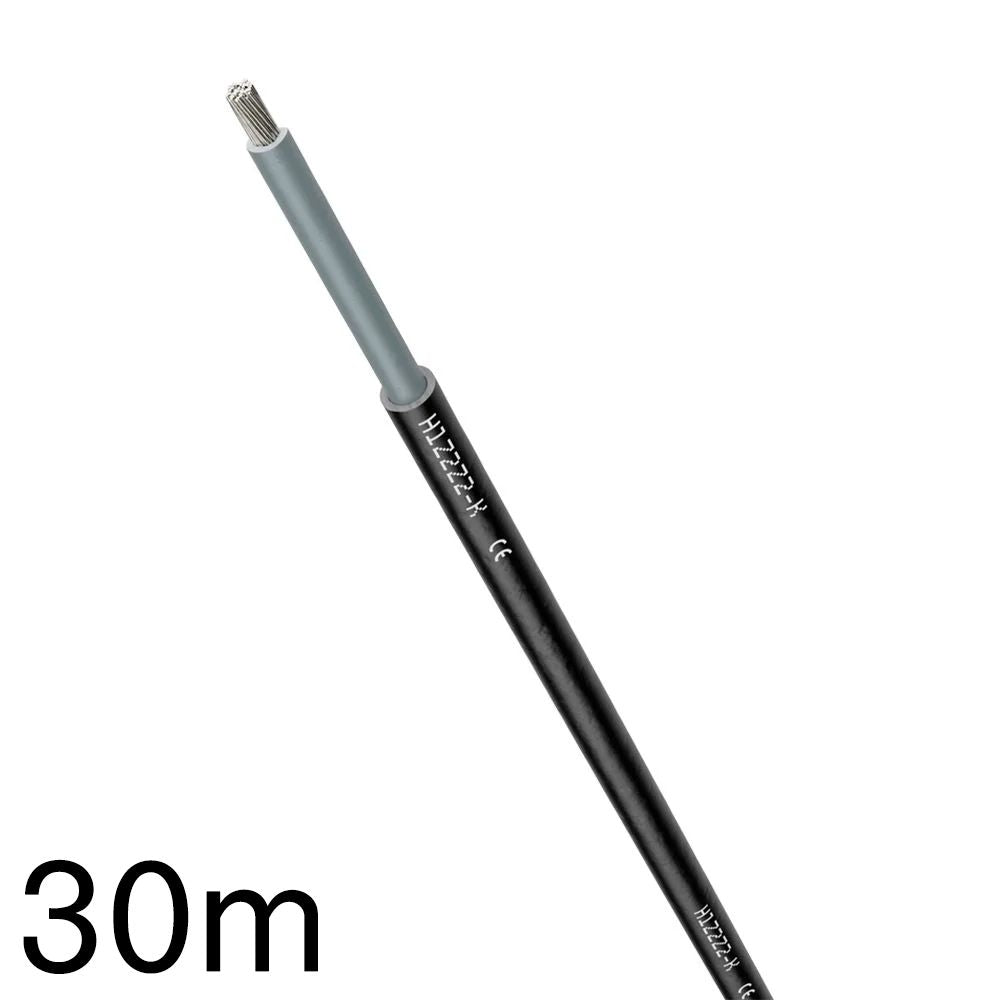

• 1x 30m Lapp Solarkabel H1Z2Z2-K 1X6 WH/BK

Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.

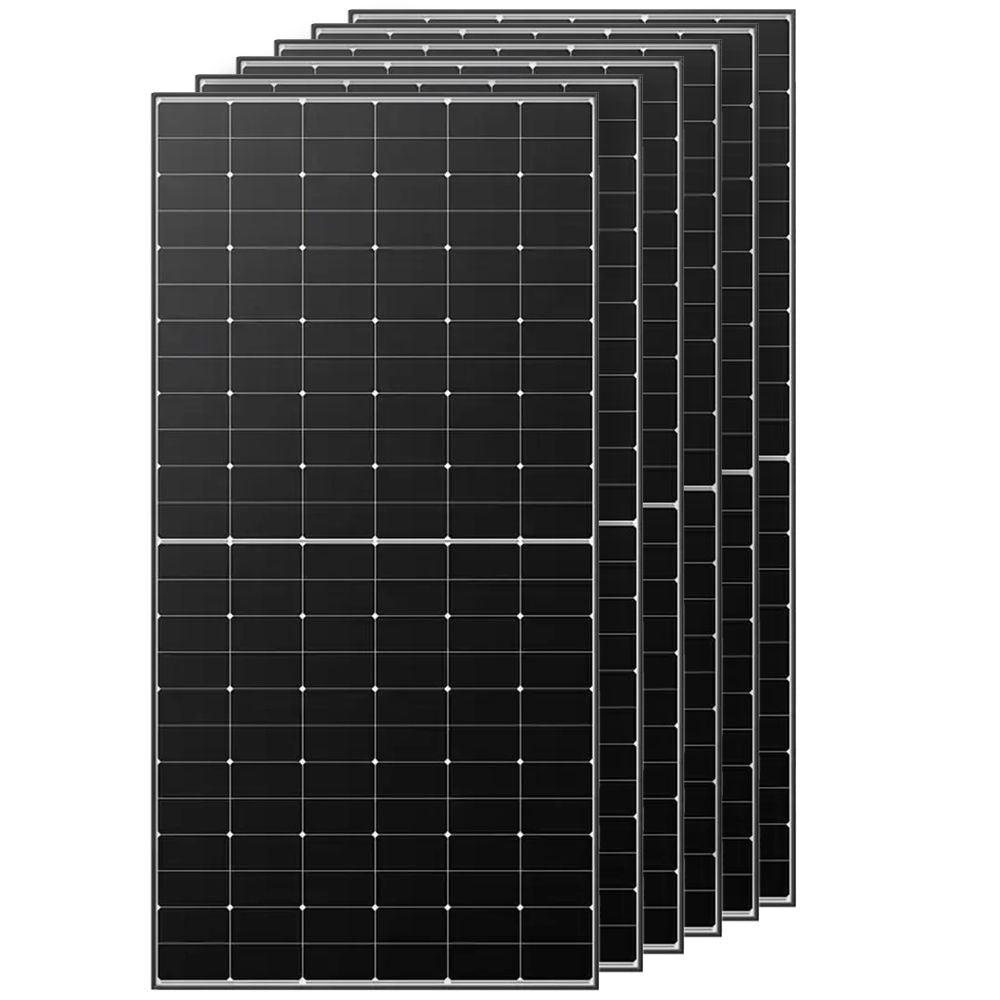

Canadian Solar HiKu6 410W

Das Canadian Solar HiKu6 Mono PERC 410W Solarmodul (Herstellerteilenummer: CS6R-410MS) setzt neue Maßstäbe in Sachen Effizienz und Optik. Es arbeitet mit monokristallinen Solarzellen und hat einen Wirkungsgrad von 21,0%. Mit diesem hochwertigen und leistungsstarken Artikel sind Sie auf der sicheren Seite.

Das Canadian Solar Solarmodul ist für den Einsatz bei Wind- und Schneelasten von bis zu 2400 Pa bzw. 5400 Pa, sowie für seine hohe Salz- und Ammoniak-Beständigkeit zertifiziert. Das gehärtete Frontglas mit hoher Lichtdurchlässigkeit und niedrigem Eisengehalt weist eine Dicke von 3,2mm auf und verfügt über eine Antireflex-Beschichtung. Der Rahmen verfügt über eine eloxierte Aluminiumlegierung.

Weitere Vorteile des Canadian Solar HiKu6 Solarmoduls

• Hoher Wirkungsgrad von 21,0%
• hohe Verschattungstoleranz
• erhöhte Leistung durch PERC-Technologie
• 25 Jahre Leistungsgarantie
• 12 Jahre Produktgarantie

PERC-Technologie

PERC - das steht für "Passivated Emitter and Rear Cell", zu deutsch etwa "passivierter Emitter und Rückseitenzelle". Was kompliziert klingt, ist so simpel wie genial: Bei normalen Solarzellen dringt immer ein kleiner Teil des Sonnenlichts, nämlich das rote Licht, ungenutzt durch die Zelle hindurch. Die PERC-Technologie hingegen ermöglicht durch eine Schicht auf der Rückseite der Zelle, dass dieses ungenutzte Sonnenlicht reflektiert wird. Diese Technik verhilft der Solarzelle zu einem höheren Wirkungsgrad. Besonders, wenn das Licht tendenziell rot gefärbt ist, also am Morgen und am Abend, kann die Anlage vom PERC-Effekt profitieren.

Technische Daten

• Leistung (Pmax): 410 W
• Modulspannung (Vmp) :31,2 V
• Max. Strom (lmp): 13,15 A
• Leerlaufspannung (Voc): 37,2 V
• Kurzschlussstrom (Isc): 14,01 A
• max. Systemspannung: 1500V (IEC/UL) oder 1000V (IEC/UL)
• Modul-Wirkungsgrad: 21,0%
• Betriebstemperatur: -40°C bis 85°C
• Gewicht: 21,3 kg
• Abmessungen: 1722 x 1134 x 30 mm
• Schutzart Anschlussdose: IP68

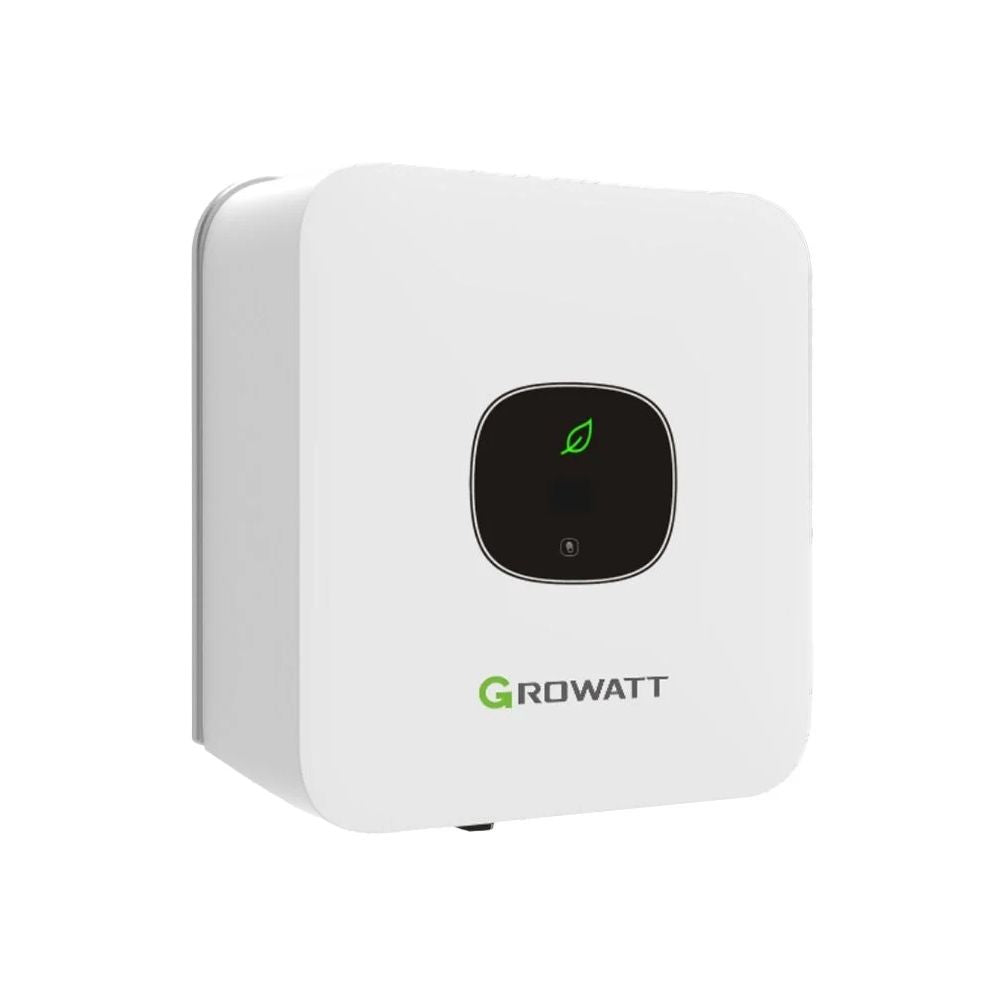

MIC Serie TL-X String-Wechselrichter

Mit dem Growatt MIC (nach Auswahl)TL-X String-Wechselrichter bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.

Der Growatt MIC-Inverter im Überblick

• Einphasiger Betrieb
• Maximum Power Point Tracking
• Direkt an Photovoltaik-Module anschließen
• Touch-Taste und OLED-Display
• Kompaktes Design und einfache Installation
• 10 Jahre Herstellergarantie
• Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)

Warum ein String-Wechselrichter: Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute. Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.

Schutzvorrichtungen

• DC-Verpolungsschutz
• DC-Trennschalter
• DC- / AC-Überspannungsableiter: Typ III
• Isolationswiderstandserkennung
• Erdschluss-, Netz- und Fehlerstromüberwachung
• AC-Kurzschlussschutz
• Inselnetzerkennung
• AFCI-Schutz

SPM-E Stromzähler

Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.

• Schnelle Plug-and-Play Installation
• Präzise Messung des aktuellen Verbrauchs
• Für einphasige Systeme
• Unterstützt Zero-Export Funktion mit Growatt Invertern

Technische Daten

• Abmessungen: 36 x 99 x 63 mm
• Gewicht: 223 g
• Betriebstemperaturbereich: -25°C - +55°C
• Lagertemperaturbereich: -40°C - +70°C
• Schutzart: IP51
• Stromtyp: 1P2W
• Eingangsspannung: 184 - 276V AC
• Frequenz: 50/60 Hz
• Max. Strom: 100 A
• Kommunikation: RS485

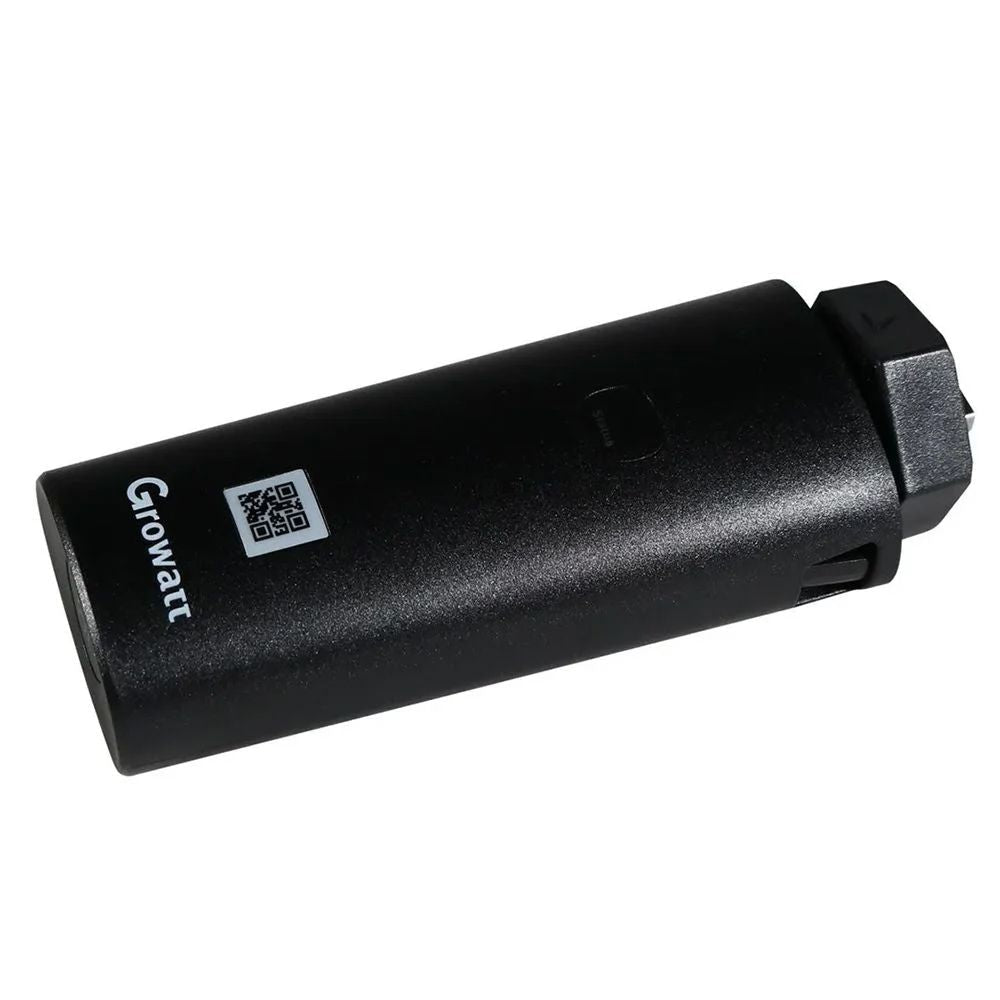

ShineWiFi-X

Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.

Der Shine WiFi-X im Überblick

• LED-Anzeige
• USB-Kommunikationsschnittstelle
• App Konfiguration
• Online Monitoring und Wartung
• Eingebauter Speicher
• Kabelfreie und einfache Installation

Growatt Überwachungsplattform

Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.

Technische Daten

• Drahtloser Standard: 802,11 b/g/n
• Wireless Frequenzbereich: 2,4~2,5GHz
• Abmessungen: 135 x 79 x 29 mm
• Gewicht: 60 g
• Schutzklasse: IP65
• Arbeitstemperaturbereich: -20°C - +65°C

Passende Befestigungs-Systeme

Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:

• Balkongeländer: mit passenden C-Haken
• Flachdach: Neigungswinkel 10° - 60°
• Biberschwanzdach: mit Biberschwanz-Dachhaken
• Ziegeldach: mit 3-fach verstellbaren Dachhaken
• Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
