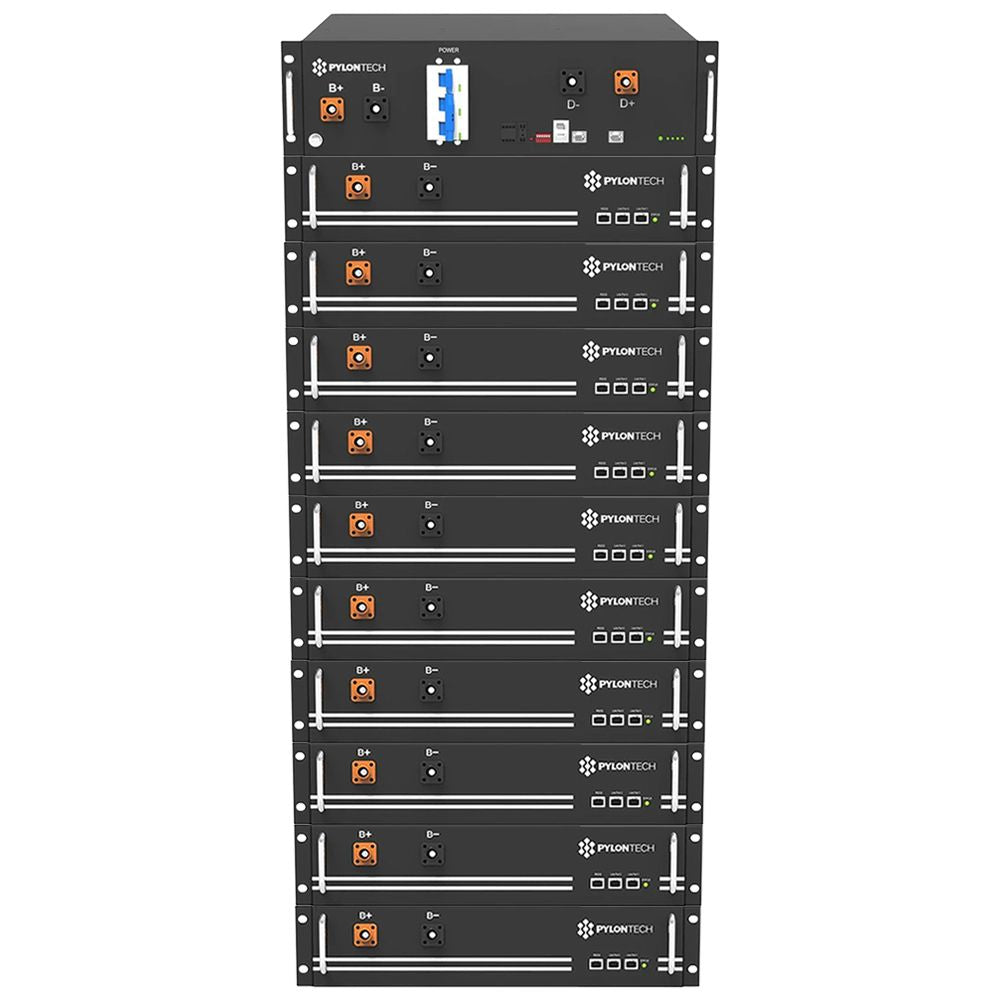

Pylontech Powercube X1 V2 Speicher H48050 & BMS SC500-100S

Das Hochvoltbatterie-Speicherset Powercube X1 V2 von Pylontech zeichnet sich durch seine modulare und stapelbare Konstruktion aus, wodurch das System sehr anpassungsfähig und bei Bedarf auf bis zu 16,8kWh in einem Turm erweitert werden kann. Ein Batterieturm kann mit mindestens 2 bis maximal 10 H48050 Hochvolt-Batteriemodulen errichtet werden. Jedes Modul besitzt eine Kapazität von 2,4 kWh und wird in Reihe geschalten. Komplett wird das System erst durch das SC500-100S Batteriemanagementsystem mit zusätzlichem Verbindungskabelset. Falls mehrere Türme zusammen in Betrieb genommen werden sollen, steht optional das MBMS-Steuermodul zur Verfügung. Vosicht: Der Powercube besitzt keine Softstartschaltung!

Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)

Die Powercube X1 V2 Serie:

• >5000 Zyklen bei 90% DoD
• LiFePO4 Zelltechnologie
• Hohe Zyklenfestigkeit und lange Lebensdauer
• Erweiterbar von 4,8kWh bis 24kWh Kapazität
• Automatische Verwaltung von Lade- und Entladestrom
• Selbstkühlungsmodus reduziert Systemrauschen
• Geringe Selbstentladung, kein Memory-Effekt
• Flexibel und stapelbar
• Sehr niedrige Ausfallrate
• Umfassende Schutz- und Überwachungsfunktionen

Powercube X1 Hochvolt-Batteriemodul H48050

Das Batteriemodul H48050 (V2) von Pylontech ist ein Hochvolt-Speicher mit LiFePO4-Zelltechnologie und bietet dir eine sehr lange Lebensdauer mit hoher Zyklenfestigkeit. Das flexible und stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und lässt sich sehr leicht installieren. Mit einer Nennspannung von 48V und einer Kapazität von 2,4 kWh bietet dir die Batterie hervorragende Leistungen bei hoher Belastung.

Hohe Zyklen-Lebensdauer

Die Pylontech H48050 Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Powercube X1-Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.

Technische Daten:

• Batteriechemie: LiFePO4
• Kapazität: 2,4 kWh
• Nennspannung: 48V
• Betriebsspannungsbereich: 45-54V
• Nominale Kapazität: 50 Ah
• Max. Ladestrom: 50A
• Entladetiefe: 90%
• Kommunikation: RS232/CAN
• Schutzklasse: IP20
• Gewicht: 24 kg
• Betriebstemperaturbereich: 0°C - +50°C
• Lagertemperatur: -20°C - +60°C
• Abmessungen: 442 x 390 x 100 mm
• Zertifikat: TÜV (IEC62619), UN38.3

BMS Steuerungseinheit

Das SC0500-100S-V2 von Pylontech fungiert als zentrale Einheit zur Überwachung und Steuerung der neuesten Generation. Das BMS bildet einen wichtigen Bestandteil des Hochvoltbatteriesystems Powercube X1 und ermöglicht die nahtlose Kommunikation mit kompatiblen Invertern. Als Abschluss des gesamten Systems können neben dem BMS auch weitere 2-10 Batteriemodule  angeschlossen werden, wobei jede Hochvolt-Batterie über eine Kapazität von 2,4 kWh verfügt. Diese werden in Reihe geschalten, um dann mit einer Kontrolleinheit einen Batterieturm zu formen, der eine maximale Kapazität von 24kWh vorweisen kann. Falls davon mehrere Türme parallel geschalten werden sollen, wird pro Turm eine Steuerungseinheit benötigt.

Die Powercube X1 Steuerungseinheit schützt vor:

• Tiefenentladung und Überladung
• Überspannung bei der Ladung
• zu hohen Strömen bei Ladung und Entladung
• Über- und Untertemperatur
• Kurzschluss- und Verpolung

Überwachungsfunktionen:

• Betriebsaufzeichnung
• Strom
• Spannung
• Temperatur
• Ladezustand

Technische Daten:

• Betriebsspannungsbereich: 60~600V
• Max. Lade-/Entladestrom: 100A
• Schutzart: IP20
• Eigenverbrauch: 8W
• Betriebstemperaturbereich: -20°C - +65°C
• Lagertemperaturbereich: -40°C - +80°C
• Kommunikation: Modbus RTU/CAN
• Abmessungen. 442 x 390 x 132 mm
• Gewicht: 8,5 kg

Anleitung

Lieferumfang:

(je nach Auswahl) Pylontech Powercube X1 V2 Steuerungseinheit BMS
(je nach Auswahl) Pylontech Powerube X1 V2 Hochvolt-Speicher 2,4kWh + Verbindungskabelset
