SolarFlow Balkonkraftwerk Komplettsystem HMS-800W-2T

Dieses Balkonkraftwerk Komplettsystem besteht aus zwei 440W starken Jinko Blackframe-Modulen, den dazu passenden und kompakten Microwechselrichter HM-800 von Hoymiles. Zusätzlich sind 2-4x AB1000 Zusatzbatterien mit einer Kapazität von jeweils 960Wh und ein PV-Power Hub als Schnittstelle von Zendure.

Das System wird durch ein 5m-Anschlusskabel verbunden, das mit dem Plug-and-Play-Prinzip leicht zu installieren ist.  Du kannst alles problemlos für eine Montage am Balkongeländer oder Dach verwenden, da alle erforderlichen Komponenten bereits im Lieferumfang enthalten sind.

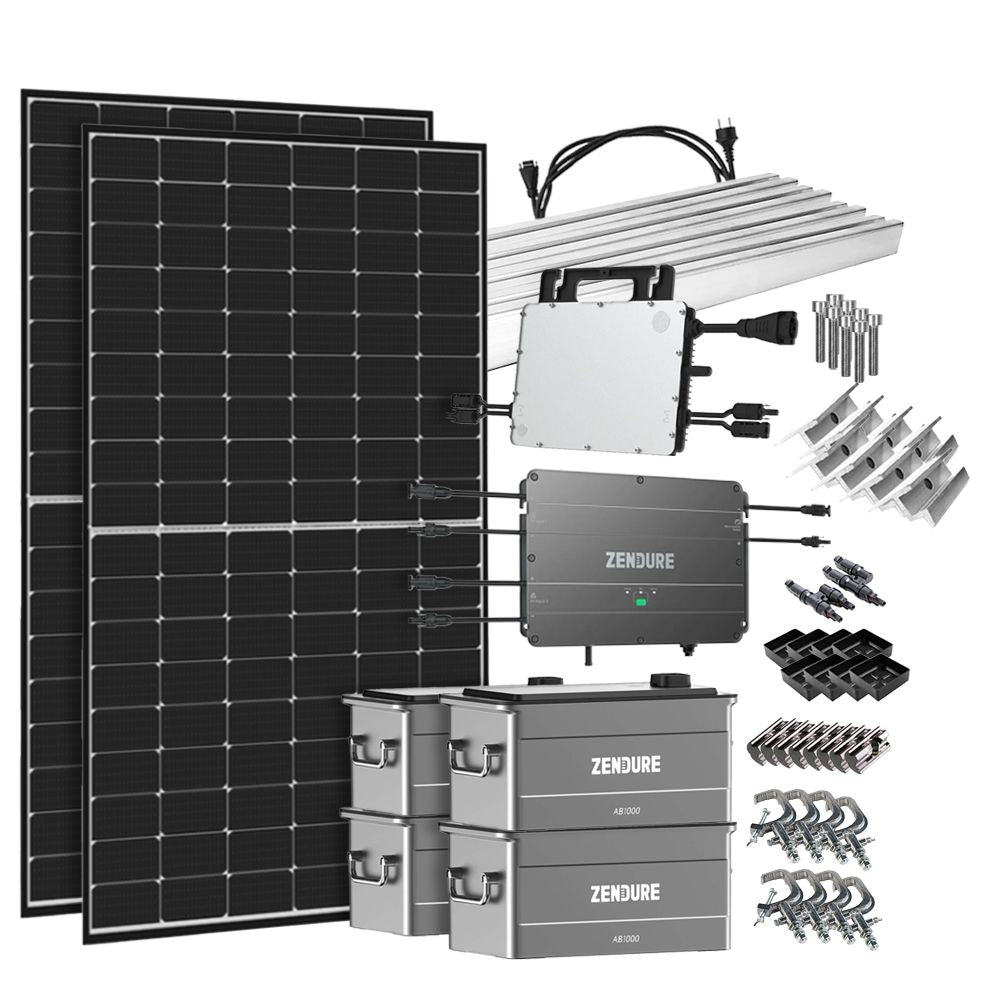

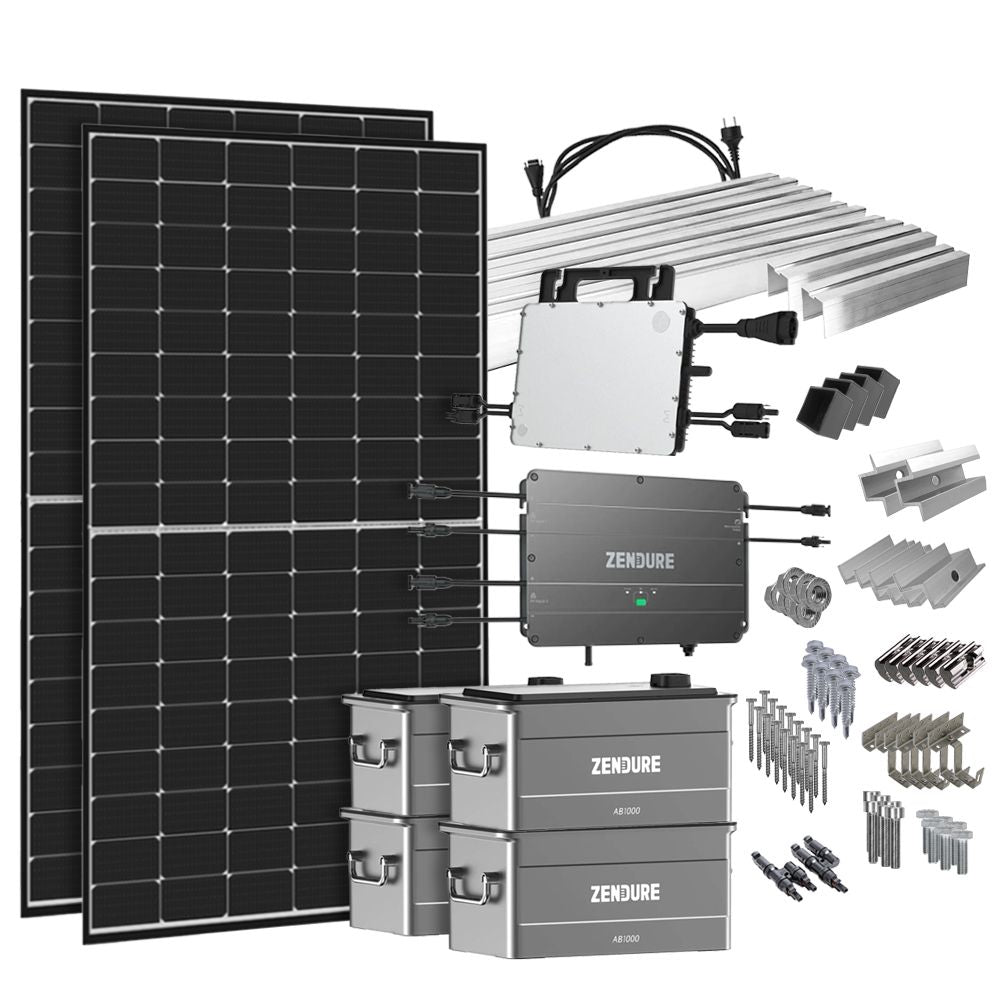

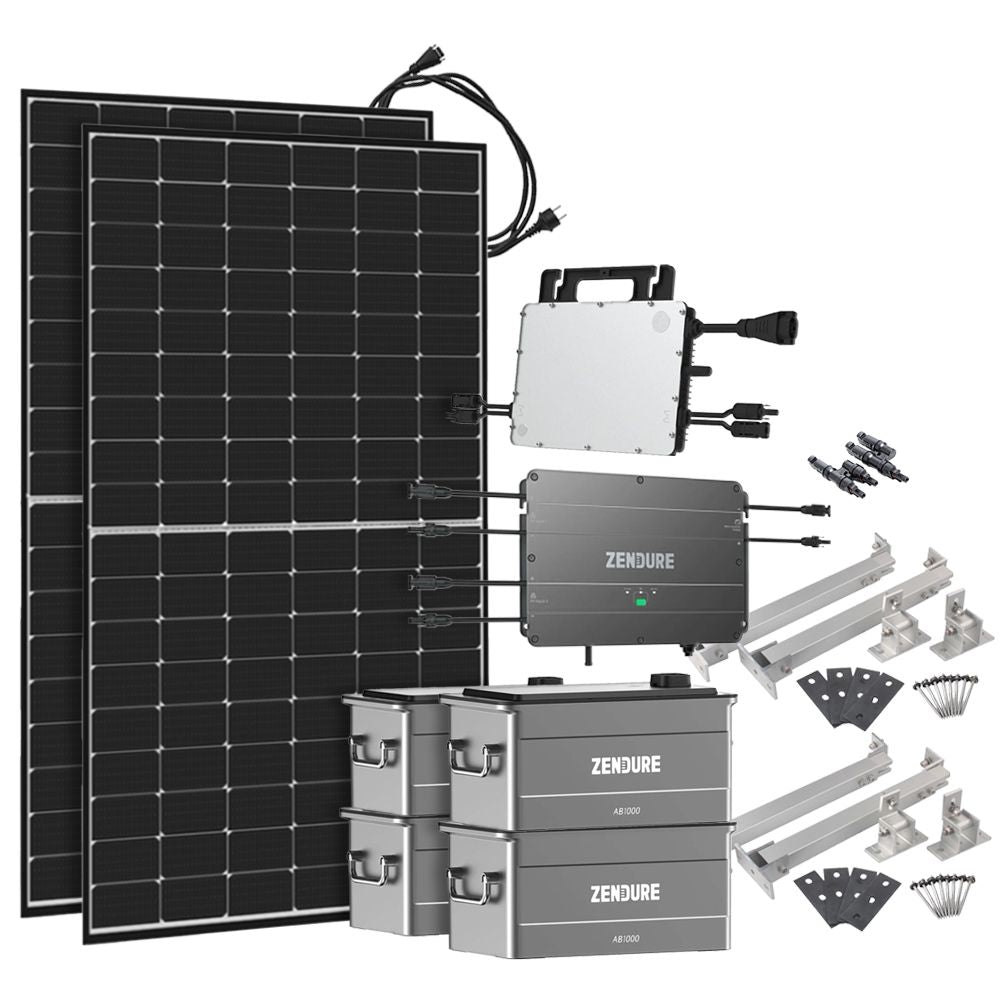

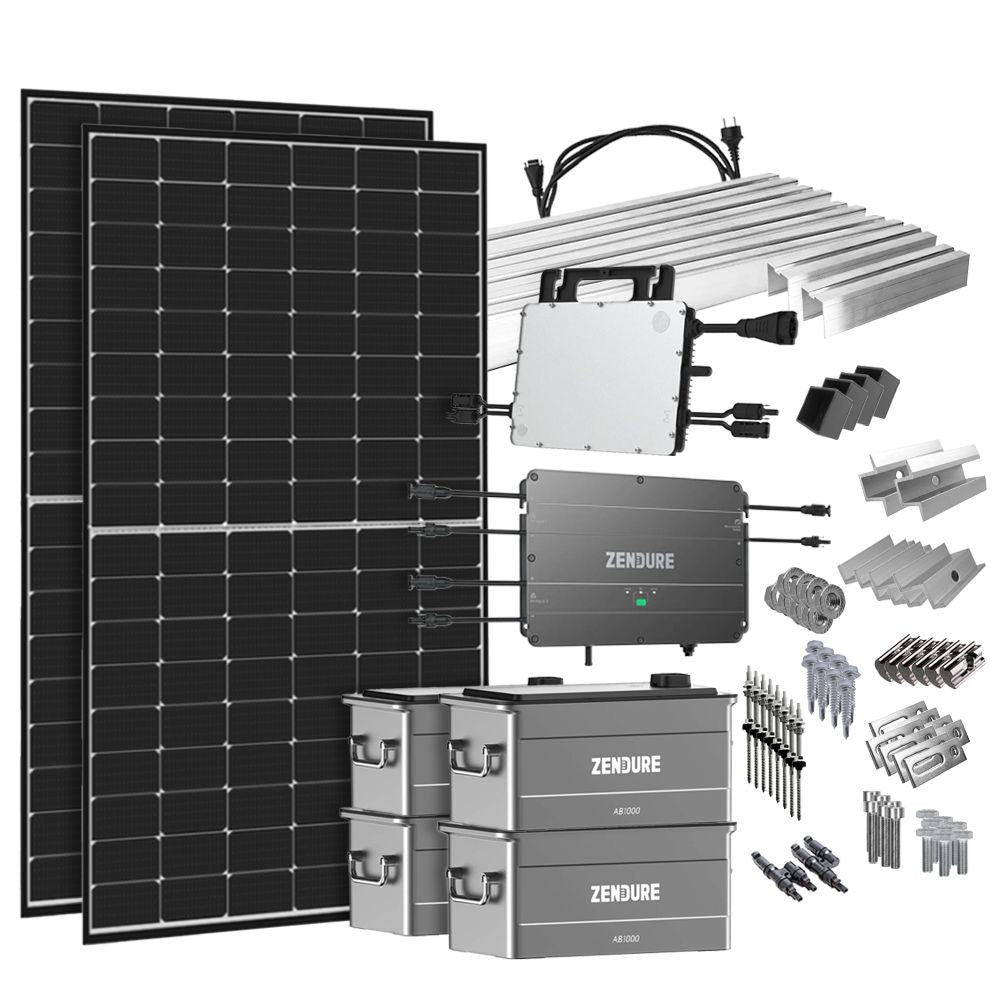

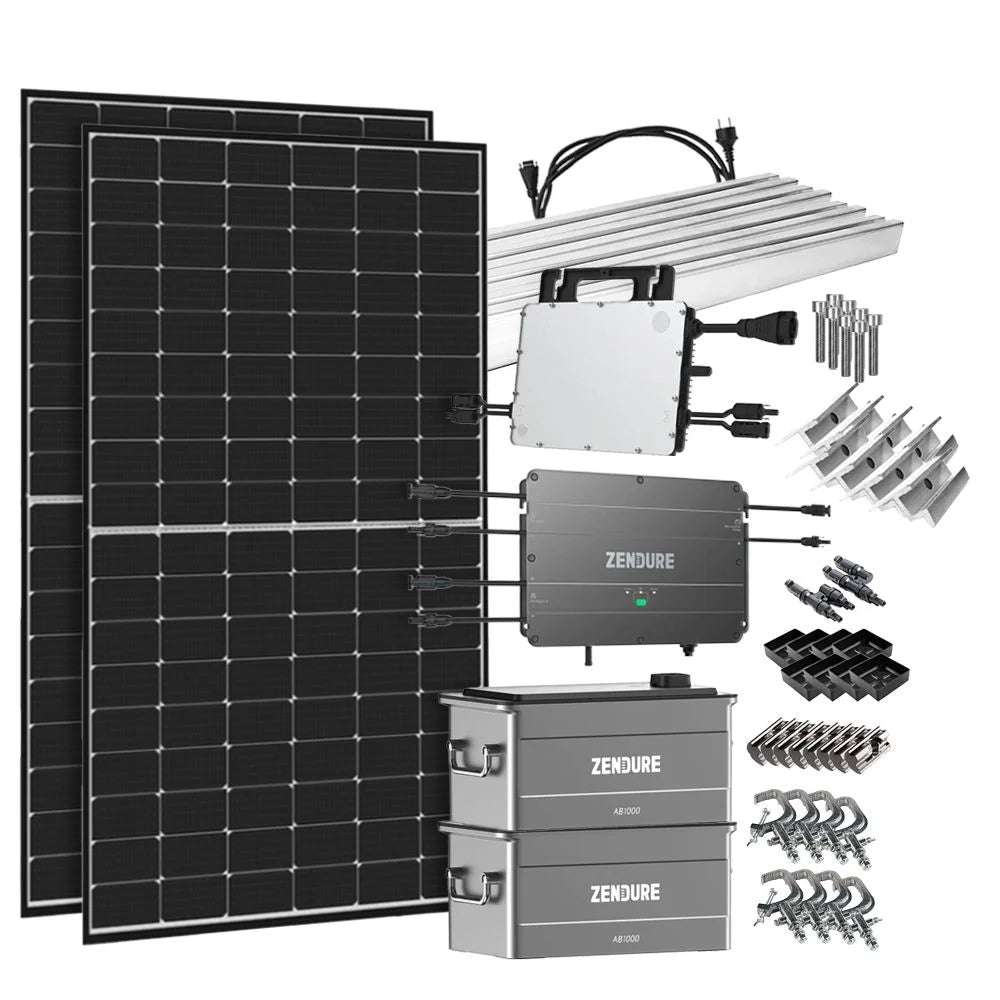

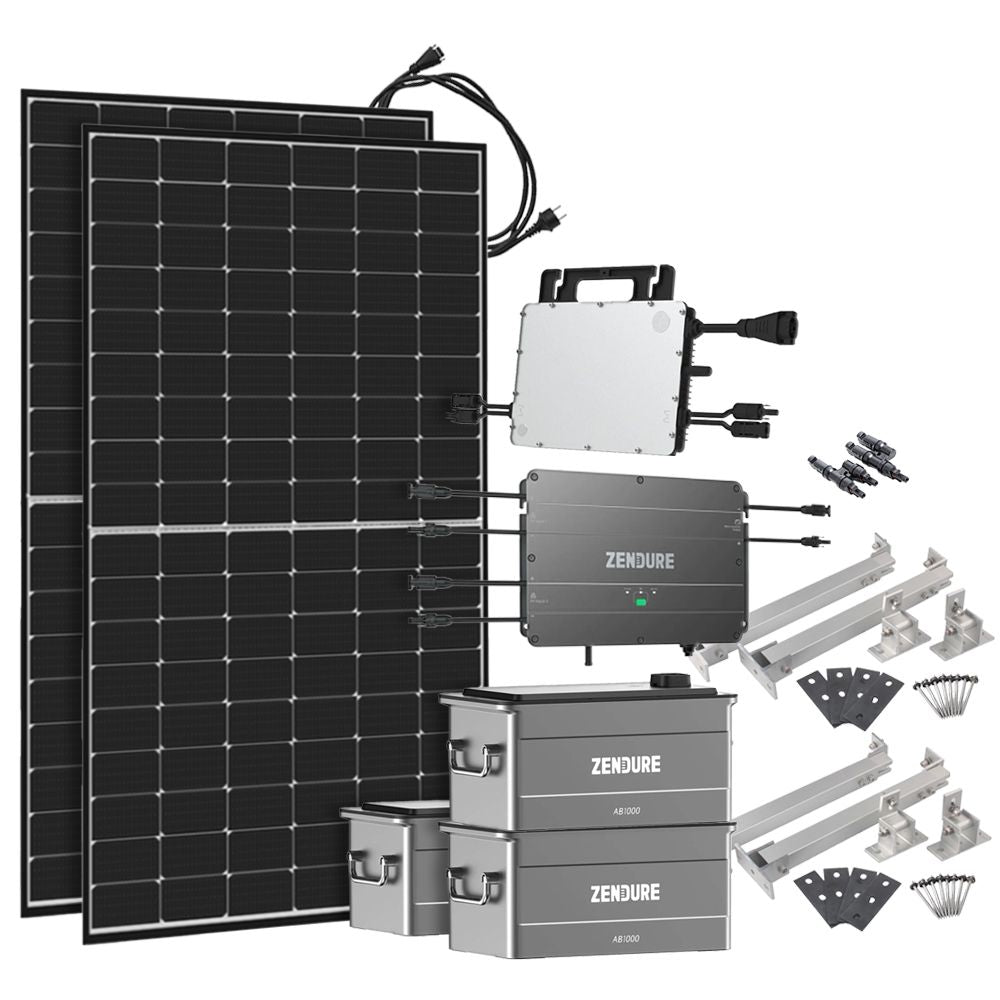

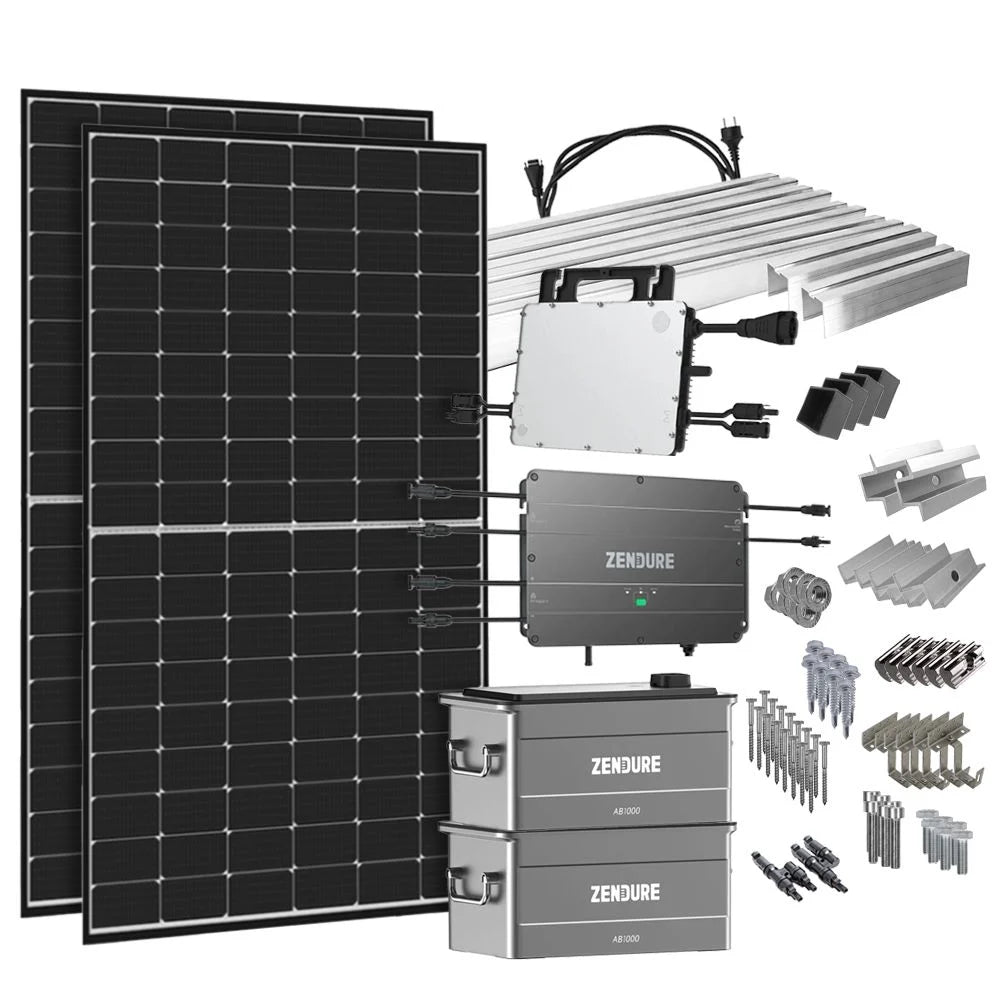

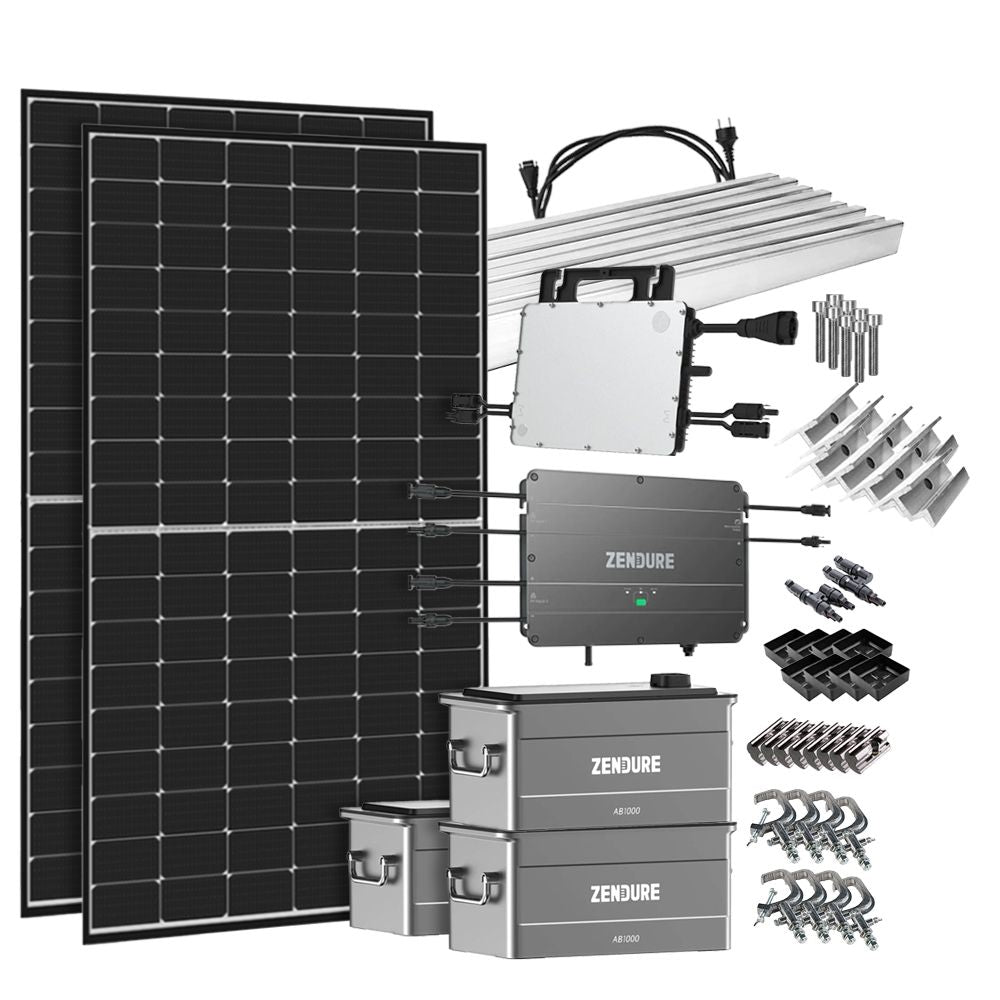

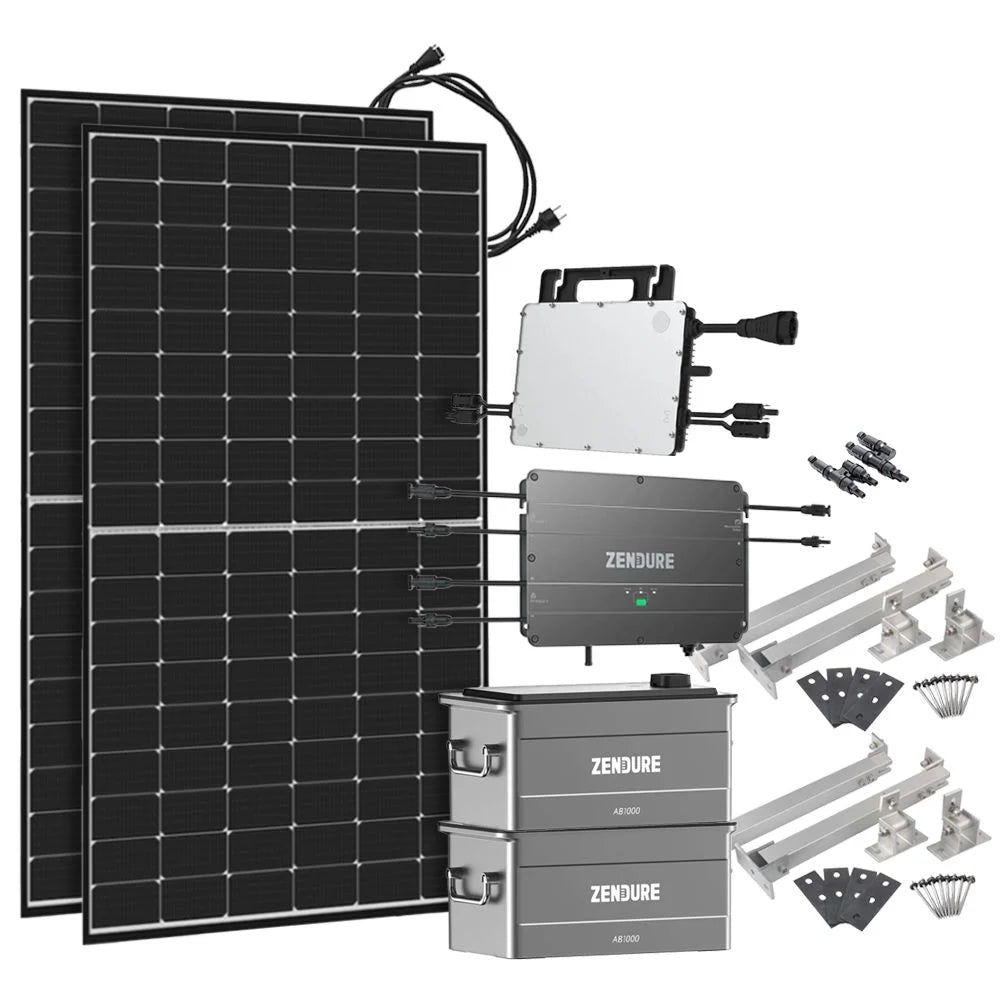

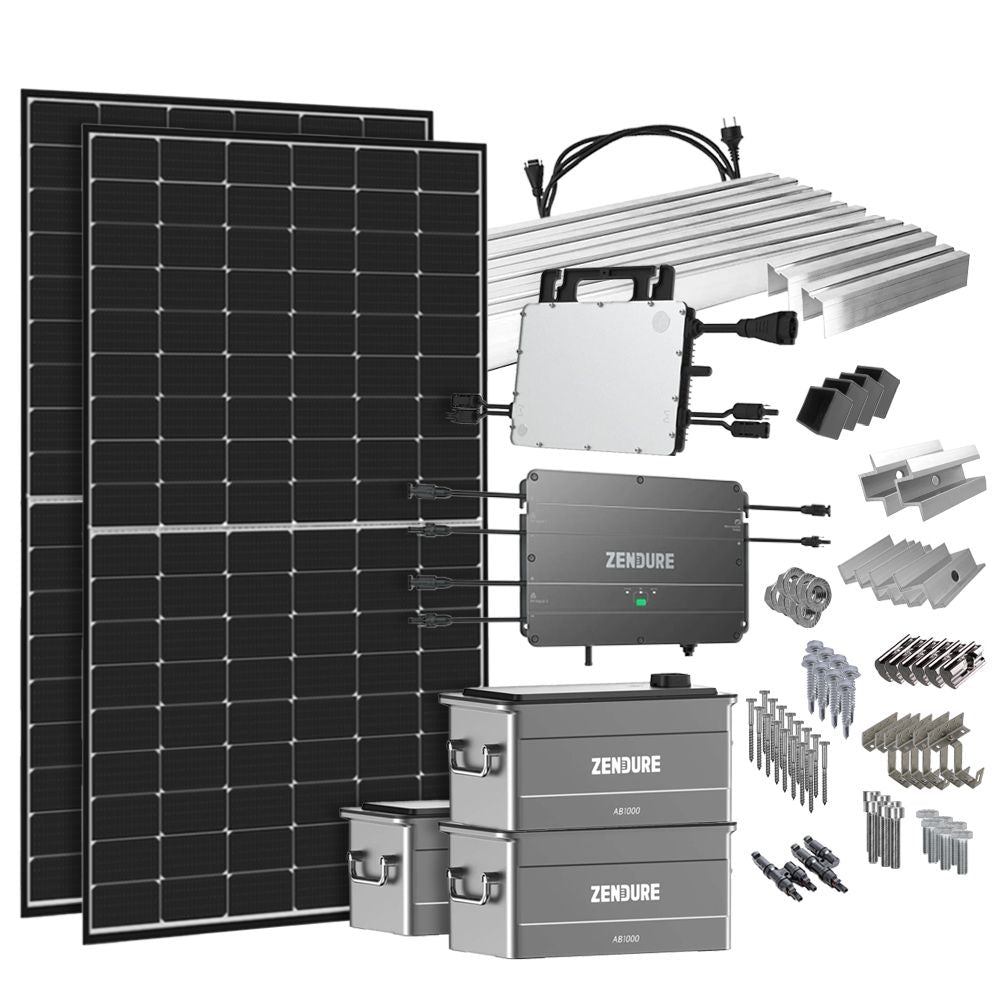

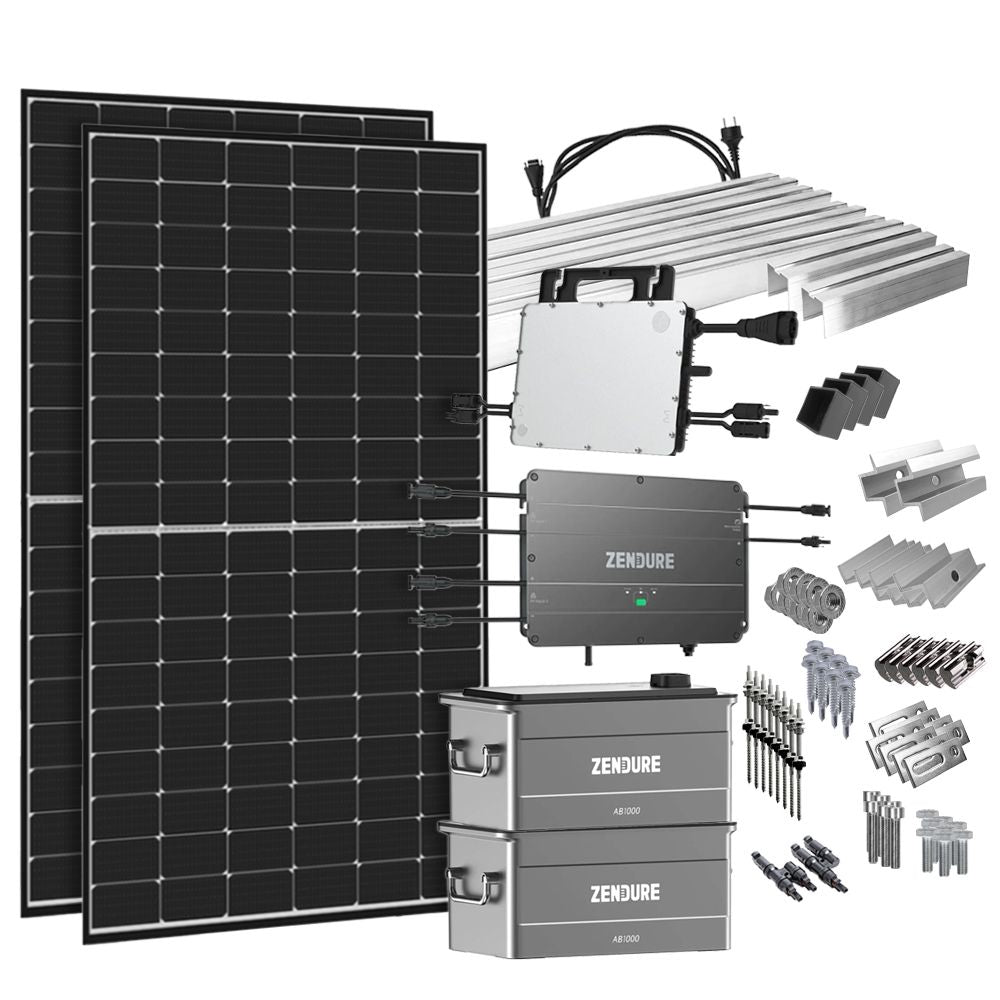

Das Balkonkraftwerk Komplettsystem enthält:

• 2x Jinko Tiger Neo 440W Solarmodul
• 1x Hoymiles HMS-800W-2T Mikrowechselrichter
• Zendure SolarFlow AB1000 Erweiterungsbatterie (2-4x optional)
• 1x Zendure SolarFlow Smart PV Hub 1200W MPPT
• 1x Hoymiles HMS-Anschlusskabel Field Connector Plug&Play (5m)
• Optional wählbar: Montagepaket für Balkongeländer – Flachdach – Biberschwanzdach – Ziegeldach – Wellethernit- und Blechdach (Die entsprechenden Sets enthalten für das Balkonkraftwerk passende 1,20m lange Profilschienen)

Wie funktioniert ein Balkonkraftwerk?

Der Wechselrichter wird idealerweise direkt an der Unterkonstruktion des Solarmoduls befestigt und mit dem Solar-Steckverbinder am Solarmodul verbunden. Mit dem 5m Anschlusskabel wird das System angeschlossen und direkt zur passenden Steckdose geführt. Um den erzeugten Solarstrom im Haus-Stromnetz zu nutzen, bedarf es keiner besonderen Einstellung. Ist bereits Strom aus lokalen Quellen vorhanden, nutzen Sie zuerst die Geräte im Haushalt und füllen Sie sie dann bei Bedarf mit Netzstrom auf. Das Set bietet Ihnen außerdem eine hervorragende Möglichkeit, einen Teil Ihres benötigten Haushaltsstroms selbst zu erzeugen und dadurch die Gesamtausgaben für Strom erheblich zu reduzieren.

Jinko Tiger Neo 440W Solarmodul Monokristallin N-Typ

Das Jinko Tiger Neo N-Type ist ein 440W starkes Solarmodul mit monokristallinen Zellen und N-Typ-Technologie. Die Solarzellen nutzen die Super-Multi-Busbar-Technologie. Mit dieser wird der Verlust durch Microcracks effizient reduziert, der Stromübertragungsweg um 50 % reduziert und die Zelleffizienz verbessert. Das Modul ist mit der Hot 2.0 Technologie gefertigt. Das Jinko Solarmodul ist für den Einsatz unter Wind- und Schneelasten von 2400-5400 Pa zertifiziert und weist eine hohe Beständigkeit gegen Salz und Ammoniak auf. Es besitzt ein eisenarmes, gehärtetes Frontglas mit hoher Lichtdurchlässigkeit, weist eine Dicke von 3,2 mm auf und verfügt über eine Antireflexions-Beschichtung. Der Rahmen besteht aus einer eloxierten Aluminiumlegierung.

• Super-Multi-Busbar-Technologie
• PID-Resistenz (Exzellente Anti-PID-Leistungsgarantie dank optimierter Massenproduktionsprozesse und Materialkontrolle)
• Positive Leistungsstoleranz von 0~+3%
• Hoher Wirkungsgrad von über 22 %
• Hersteller Produktgarantie: 15 Jahre
• Heiße 2.0-Technologie
• Verbesserte mechanische Widerstandsfähigkeit gegen externe Einflüsse
• Verbesserte Leistung bei schwachem Licht

Technische Daten

• Leistung (Pmax): 440Wp
• Spannung (Vmp): 32,81V
• Max. Strom (Imp): 13,41A
• Leerlaufspannung (Voc): 39,38V
• Kurzschlussstrom (Isc): 13,86A
• Zellenwirkungsgrad: 22,02 %
• Betriebstemperatur: -40°C - +85°C
• Max. Systemspannung: 1000/1500VDC (IEC)
• Zelltyp: N-Typ Monokristallin
• Anzahl Zellen: 108
• Gewicht: 22 kg
• Maße: 1762 x 1134 x 30 mm
• Schutzart Anschlussdose: IP68
• Rahmenfarbe: Schwarz

HMS-800W-2T Mikrowechselrichter mit WiFi integriert

Der HMS-800W-2T (MPN: HMS-800W-2T) von Hoymiles ist der perfekte Mikrowechselrichter für ein Balkonkraftwerk. Neben dem hier zu erwähnenden, integrierten WiFi-Modul in Industrie+-Qualität, eignet sich das kompakte Leichtgewicht (nur 3,2kg) hervorragend für die Solarstromproduktion mit bis zu zwei Solarpanelen bis zu einer Leistung von je 320 bis 540+W. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breitere PV-Modulanwendungen geeignet, da seine Startspannung sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.

Eigenschaften

• Integriertes WiFi-Modul
• Minimierung der Auswirkungen von zB Verschattung, Staub oder Veränderung durch MPPT
• Hochwertige Energiegewinnung mit hoher MPPT -Genauigkeit
• Optimale Systemzuverlässigkeit
• Spitzenwirkungsgrad von 96,7 %
• 12 Jahre Produktgarantie
• Hohe Sicherheit durch integrierte Schutzfunktionen
• Einfache Installation
• Lange Lebensdauer
• Entspricht VDE-AR-N 4105: 2018, EN 50549-1: 2019, VFR 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/ EN 61000-3-2/-3

Zwei MPP -Tracker für optimale Solar-Erträge

Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Strahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei MPP- Tracker im HMS-800W-2T kann der optimale Arbeitspunkt für die zwei PV-Stränge voneinander getrennt optimiert werden. Die beiden Tracker arbeiten unabhängig voneinander und hatten so zB eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.

Einfacher Aufbau

PV-Systeme mit Hoymiles-Mikrowechselrichtern sind sehr einfach zu planen. Sie müssen keine umständlichen herkömmlichen Wechselrichter installieren. Jeder Mikrowechselrichter kann schnell auf dem PV-Montagegestell oder direkt unter dem PV-Modul montiert werden. Das PV-Modul wird direkt vor Ort mit dem Mikrowechselrichter verbunden und eliminiert dadurch das Risiko, dass Personen einer gefährlich hohen Gleichspannung ausgesetzt sind.

Technische Daten

• Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
• MPPT Spannungsbereich: 16-60V
• Einschaltspannung: 22V
• Maximale Eingangsspannung: 65V
• Maximaler Eingangsstrom: 2*14A
• Maximaler Eingangskurzschlussstrom: 2*25A
• Nennausgangsleistung: 800VA
• Nennausgangsstrom: 3,48A
• Nennausgangsspannung/-bereich: 230V / 180-275V
• CEC Spitzenwirkungsgrad: 96,70 %
• Umgebungstemperaturbereich: -40 - +65°C
• Lagertemperaturbereich: -40°C - +85°C
• Abmessungen (BxHxT): 261 x 180 x 35,1 mm
• Gewicht: 3,2kg
• Gehäuseeinstufung: IP67
• Anzahl MPPT`s : 2

AB100 Erweiterungsbatterie

Der AB1000 von Zendure ist ein LiFePO4-Akku, der überschüssig generierte Energie aus einem Balkonkraftwerk speichert. Dank des SolarFlow ist die Versorgung mit Solarenergie über eine Mini-PV-Anlage nicht mehr nur auf den Tag beschränkt. Die gewonnene Energie wird, nach Versorgung des Verbrauchers, in den Akkus gespeichert und kann so auch in der Nacht oder bei wenig Sonnenschein genutzt werden.

Wichtige Eigenschaften

• Gesamtkapazität von 3.840Wh möglich (modulare Erweiterung)
• IP65 Wasserdichter Schutz
• Überwachung und Steuerung über App möglich
• 10 Jahre Herstellergarantie
• Einfache Integration
• TÜV Rheinland zertifiziert (ID 1111272000)
• Wasserdichter Schutz

Technische Daten AB1000

• Kapazität: 960Wh (20Ah / 48V)
• Batterietyp: LiFePO4
• Max. Erweiterungskapazität: 4 x 960 Wh = 3840 Wh
• Schutzart: IP65
• Gewicht: 11,5 kg
• Abmessungen: 350 x 200 x 186,5 mm

Intelligenterer PV-Hub

Der Smart PV Hub von Zendure (MPN ZDSPVH1200) ist die Schnittstelle zwischen deinem Balkonkraftwerk und den LiFePO4-Speichern des SolarFlow-Systems. Mit dem SolarFlow präsentiert Zendure als einer der Ersten die Möglichkeit, ein Balkonkraftwerk mit einer Speichermöglichkeit zu verbinden. Die gewonnene Energie wird, nach Versorgung der Verbraucher, in Akkus gespeichert und kann so auch in der Nacht oder bei wenig Sonnenschein genutzt werden.

Wichtige Eigenschaften

• Dualer MPPT -PV-Eingang – jeweils 400W pro Tracker
• IP65 Wasserdichter Schutz
• Überwachung und Steuerung über App möglich
• 10 Jahre Herstellergarantie
• Einfache Integration
• TÜV Rheinland zertifiziert (ID 1111272000)
• Wasserdichter Schutz

Technische Daten PV-PowerHub

• Empfohlene Eingangsleistung PV-Modul: 210-550W (je Tracker)
• DC-Eingangsspannung: 16 - 60V
• Max. DC-Kurzschlussstrom: 14,3 A
• Anzahl MPP -Tracker: 2
• Max. Eingangsstrom: 25 A
• Nennspannung: 48 V
• Schutzart; IP65
• Kommunikation: Bluetooth, 2,4 GHz WLAN
• Gewicht: 4,7 kg
• Abmessungen: 363 x 246 x 64 mm

Optionale Befestigungs-Systeme

Die Balkonkraftwerke gibt es wahlweise mit oder ohne Befestigungs-Sets. Zur Auswahl stehen Montage-Sets für:

• Balkongeländer: mit passenden C-Haken
• Flachdach: Neigungswinkel 10° - 60°
• Biberschwanzdach: mit Biberschwanz-Dachhaken
• Ziegeldach: mit 3-fach verstellbaren Dachhaken
• Wellethernit- und Blechdach: mit Edelstahl-Stockschraube
