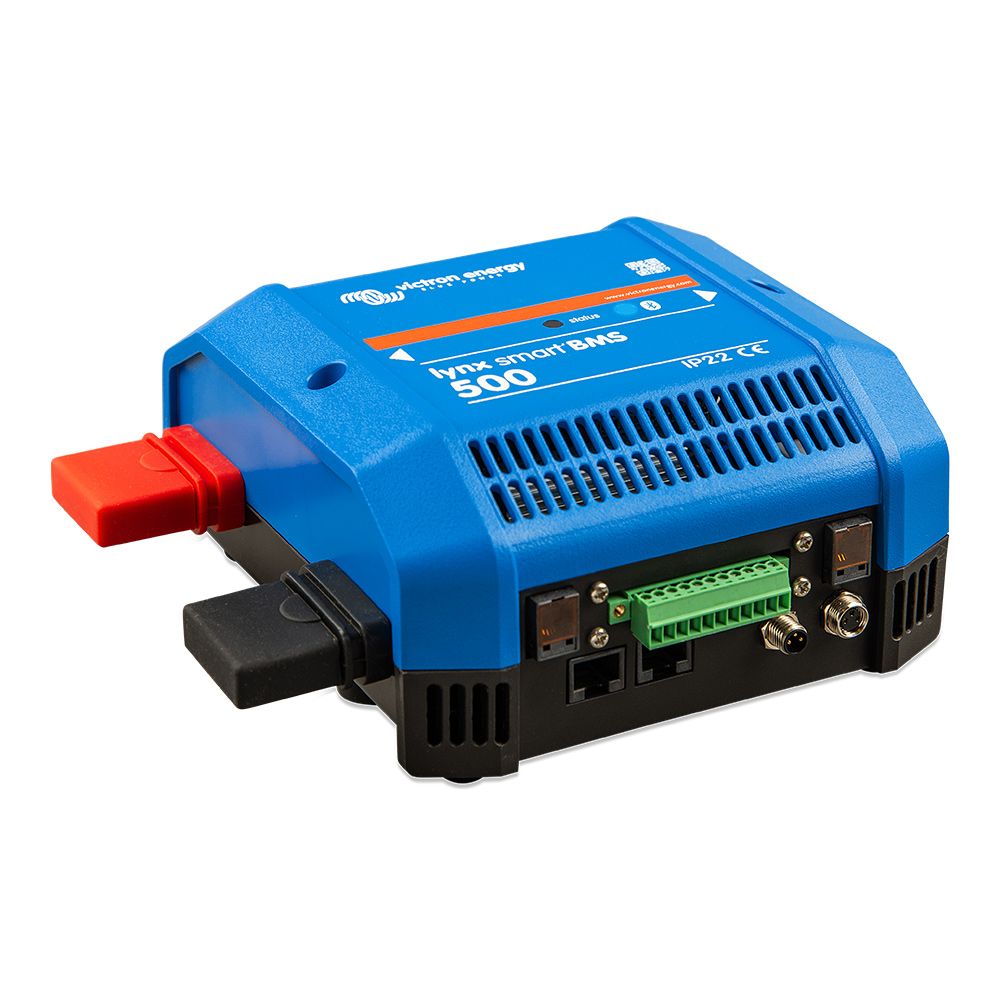

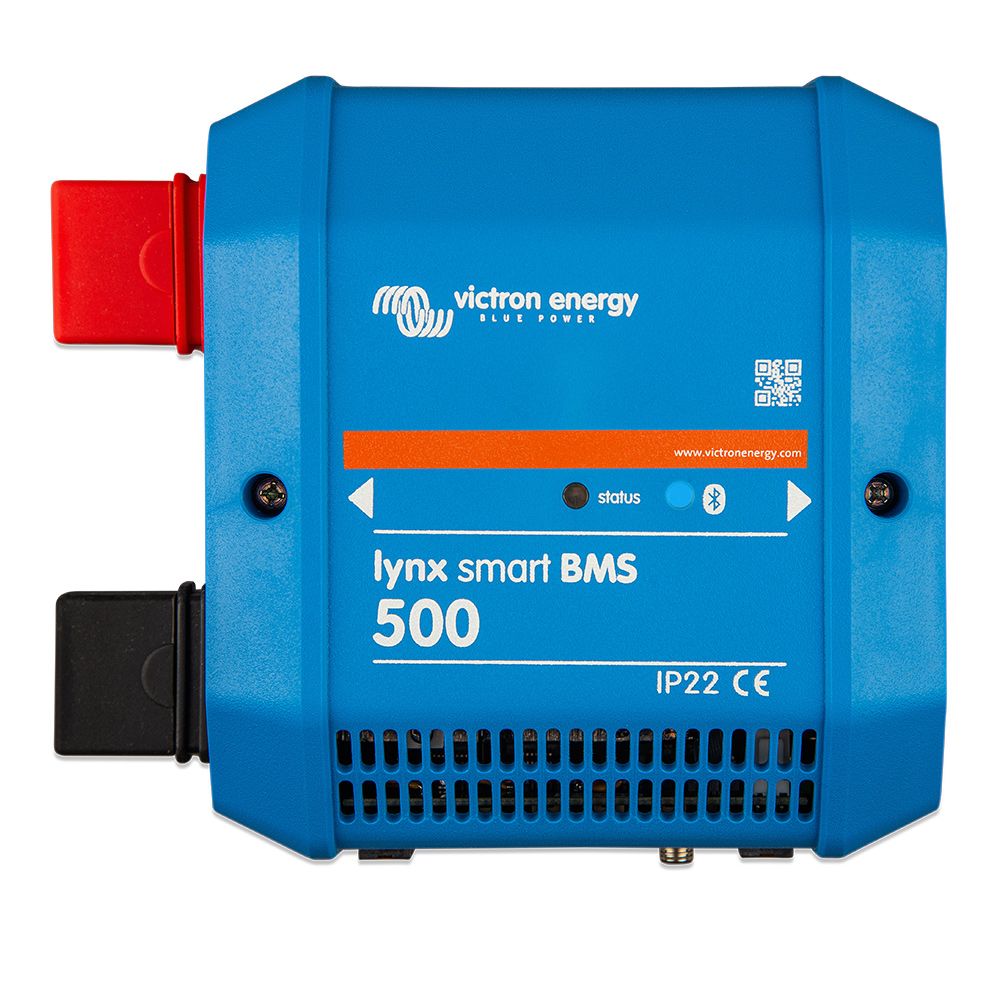

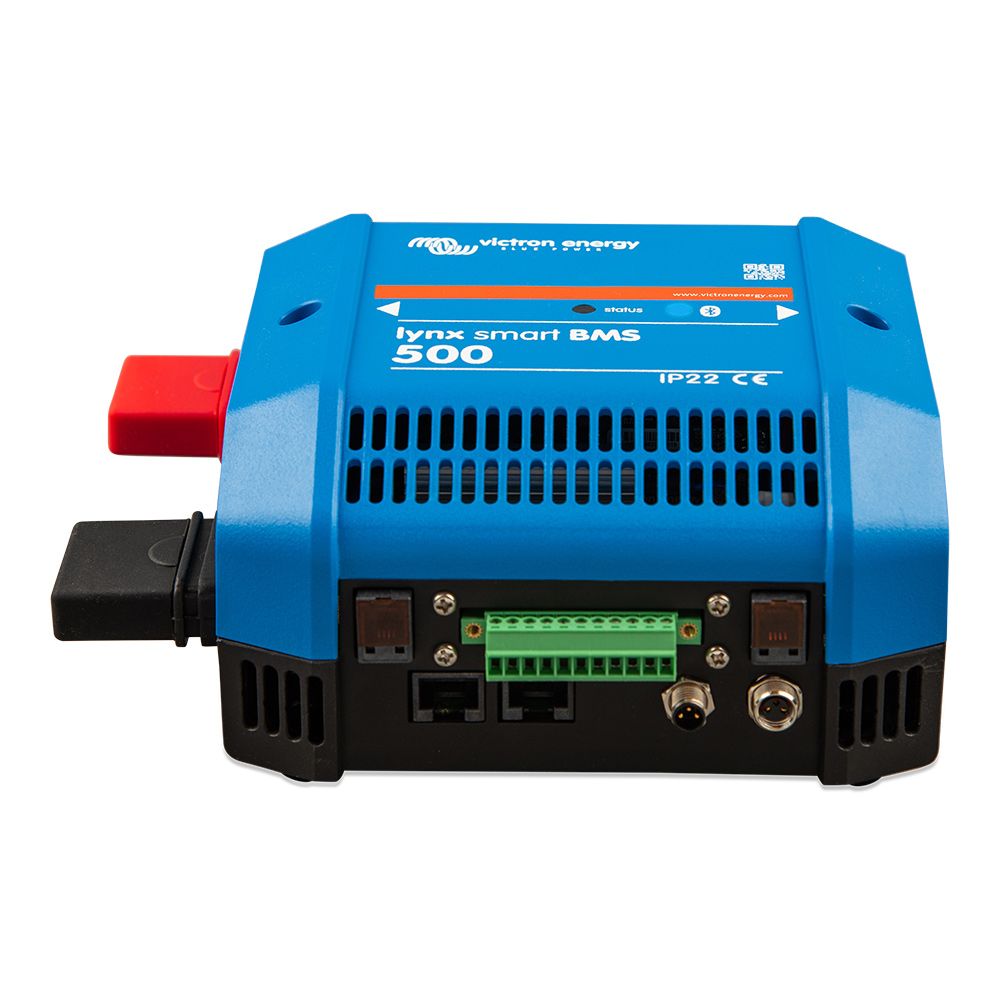

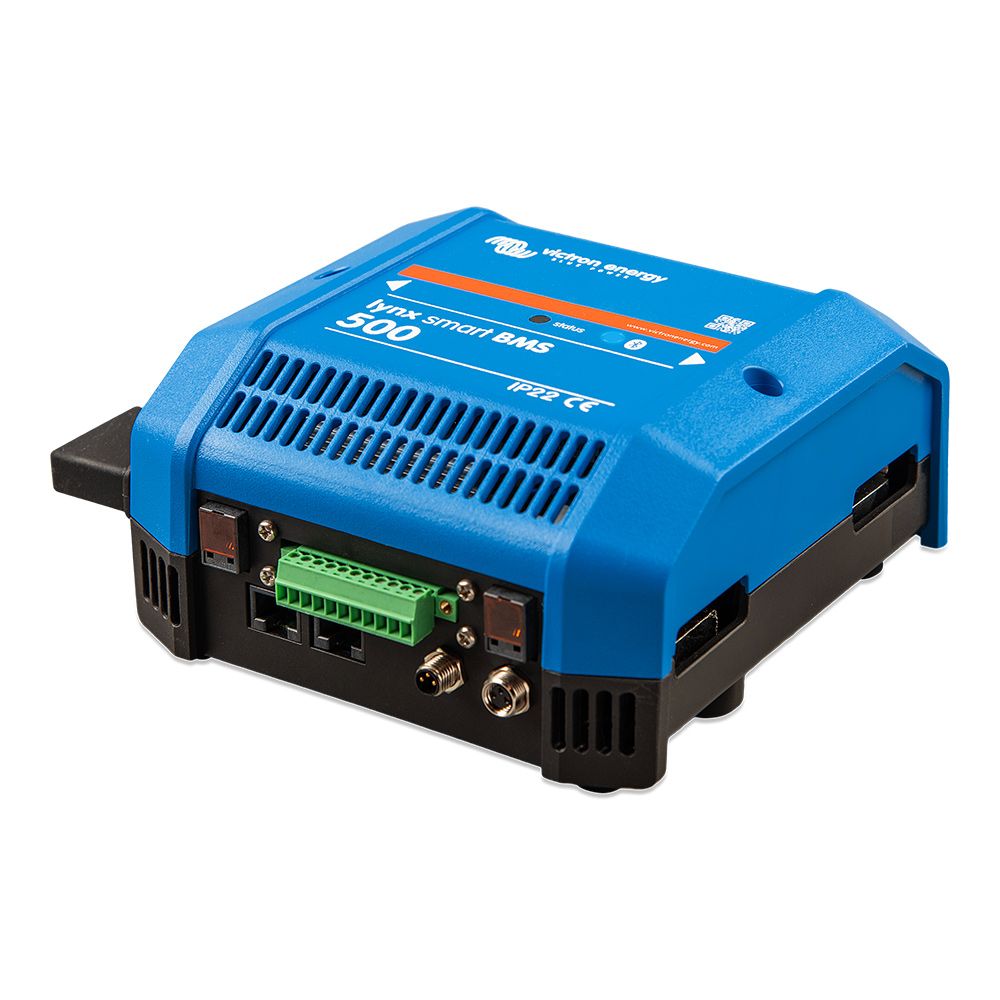

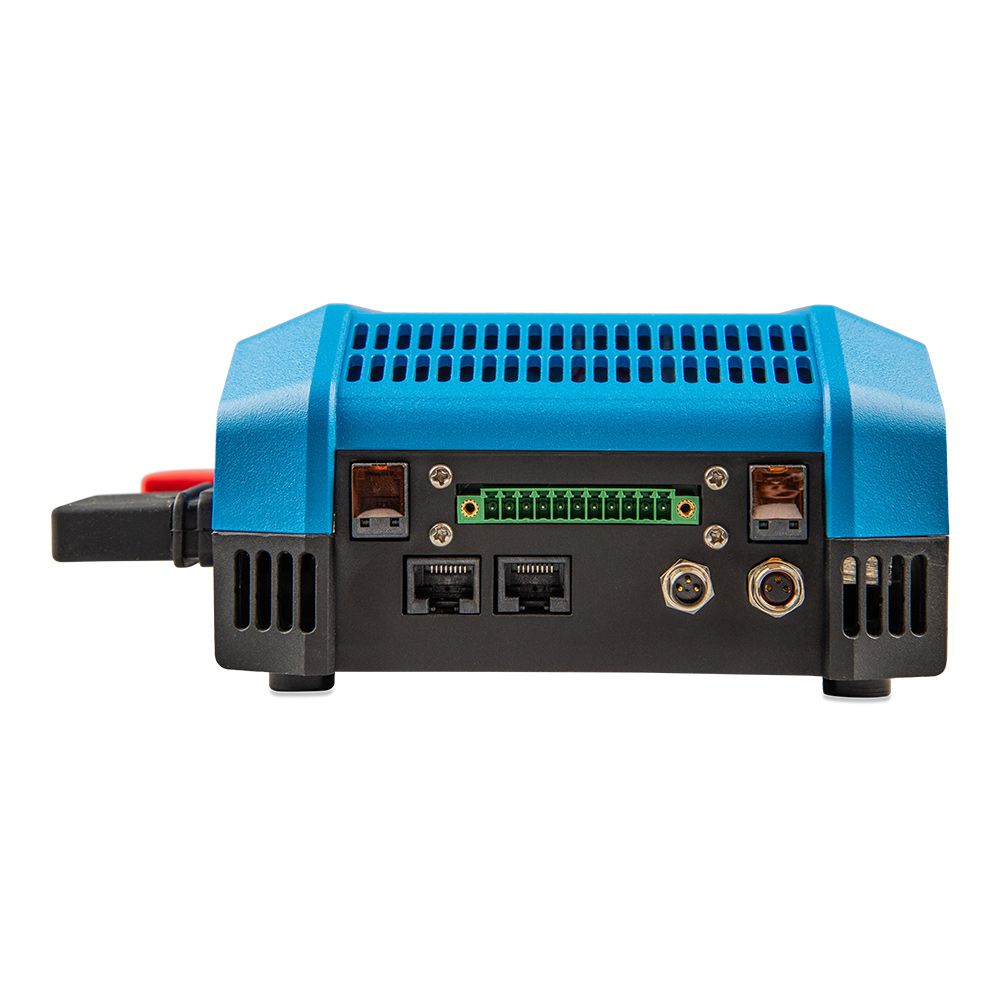

Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es enthält eine positive und eine negative Sammelschiene, ein BMS, einen Schutzschalter und einen Batteriemonitor. Das Lynx Smart BMS ist Teil des modularen Lynx Distribution-Systems.

Eigenschaften

• Eingebauter 500A-Schutzschalter, zur Rückfallsicherung
• Batterie-Wächter, mit dem der Ladezustand in Prozent und weitere Daten angezeigt werden
• Alarmrelais: liefert eine Warnung, bevor sich das System abschaltet
• Status- und Bluetooth-LED
• Kommunikation per Bluetooth mit VictronConnect-App
• Kommunikation über VE.Can mit GX-Gerät
• Inkl. Zwei VE.Can RJ45-Terminatoren

Technische Daten

• Versorgungsspannungsbereich: 9-58 VDC
• Unterstützte Systemspannungen: 12, 24 oder 48V
• Verpolungsschutz: ja
• Hauptsicherheitsschutz Dauerstrom: 500A kontinuierlich
• Spitzenstromstärke Hauptsicherheitsschutz: 600A für 5 Minuten
• Stromverbrauch im aktiven Modus: ca. 2,6W (200mA bei 13V)
• Betriebstemperaturbereich: -40°C - +60°C
• Schutzklasse: IP22
• Abmessungen: 190 x 180 x 80 mm
• Gewicht: 2 kg

Das Lynx Verteilungssystem

Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:

• Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
• Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
• Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
• Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal

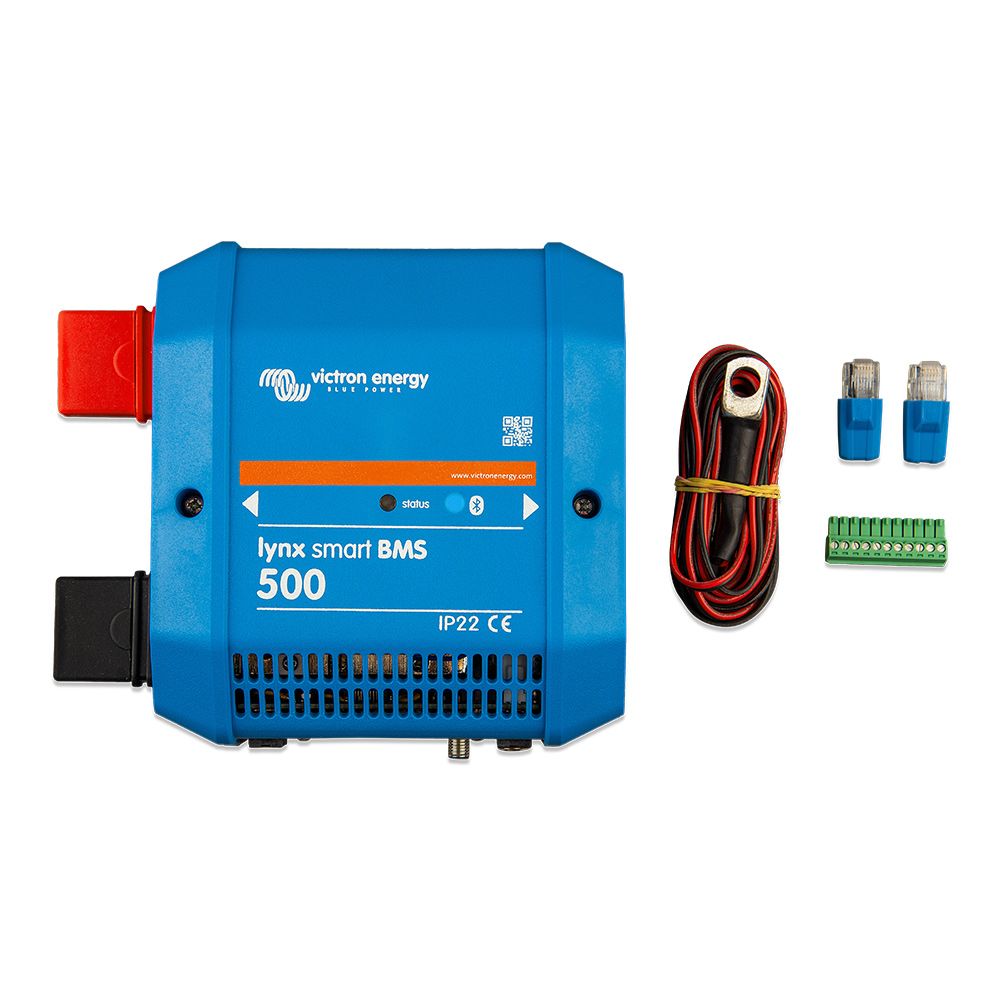

Lieferumfang:

1x Victron Energy Lynx Smart BMS (LYN034160200)
2x RJ45 VE.Can Abschlusswiderstände
1x Bedienungsanleitung
