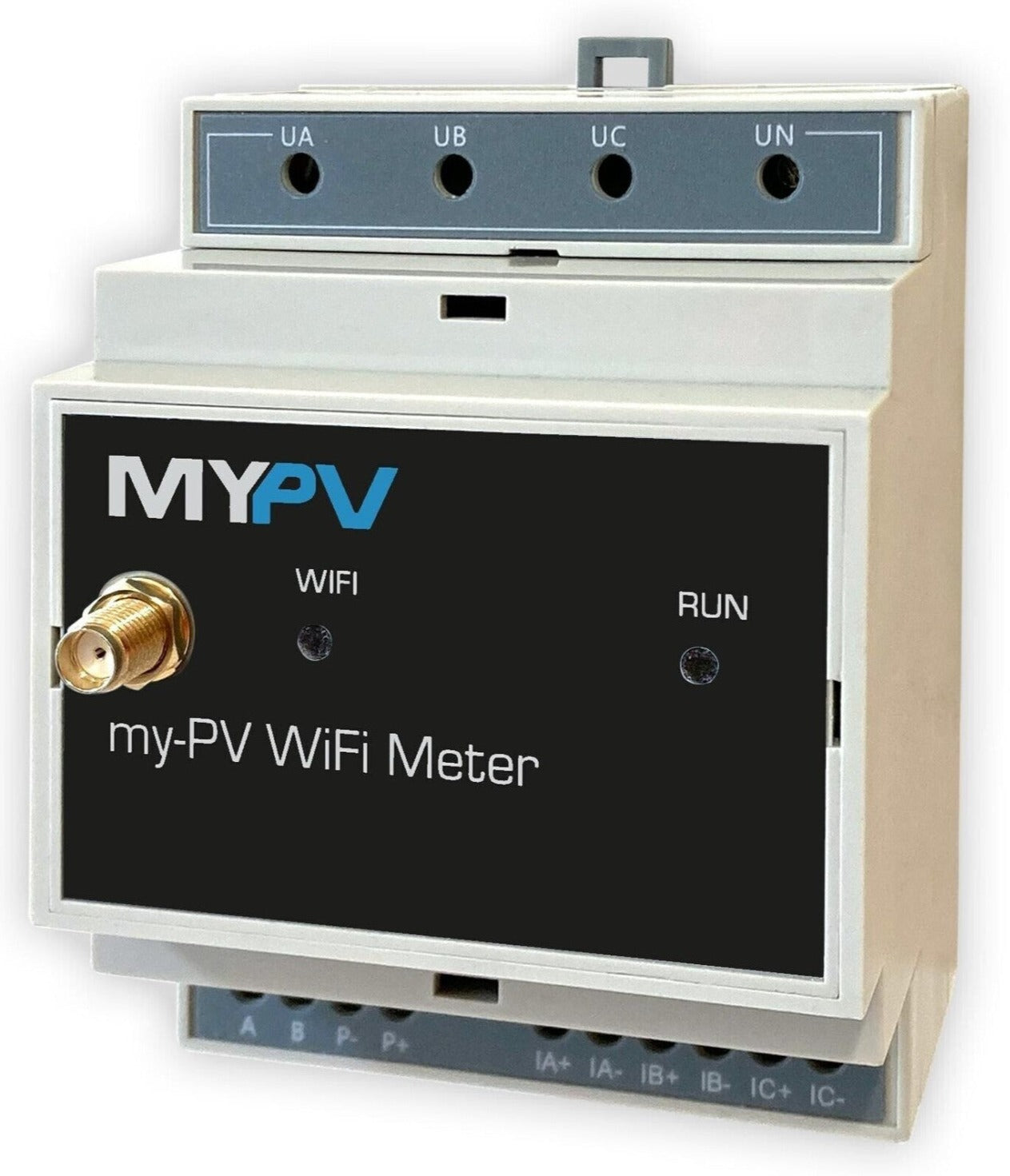

MY-PV WiFi Meter

my-PV Logo

MY-PV WLAN-Messgerät

Der my-PV WiFi Meter maximiert den Eigenverbrauch Ihrer PV-Anlage auf die einfachste Art und Weise.Er analysierte die Energieflüsse der PV-Anlage und übermittelte die Informationen überschüssiger Leistungen an den Photovoltaik Power-ManagerAC•THOR , AC•THOR 9s oder dieAC ELWA 2.
Durch diese Informationsaufbereitung wird stets nur die Energie zur Wärmeerzeugung verwendet, die gerade zur Verfügung steht steht steht steht steht. Es kommt daher zu keinerlei Einspeisung in das Stromnetz: Die PV-Eigennutzung wird maximiert, das öffentliche Niederspannungsnetz entlastet.


Vorteile des my-PV WiFi Meter

  • Klappstromwandler für einfachste Messwerterfassung und hohen Installationskomfort
  • Auch für große Anschlussleistungen bei gewerblichen Anwendungen geeignet
  • Kabellose Kommunikation



3-Phasen Messwandler für AC•THOR und AC•THOR 9s

Der my-PV WiFi Meter ist per WLAN in eine bestehende Netzwerkinfrastruktur eingebunden.Am „anderen Ende“ des Netzwerks befindet sich derAC•THOR bzw.derAC•THOR 9s , der mit dem my-PV WiFi Meter kommuniziert.Beide gemeinsam erfüllen nun die gewünschte Regelfunktion.
Hausgrafik_Acthor_Heizstab_my-PV WiFi Meter my-PV

Auch für AC ELWA 2 geeignet

Genauso wie mit demAC•THOR bzw.AC•THOR 9s kann der my-PV WiFi Meter auch mit derAC ELWA 2 eingesetzt werden.Einfacher ist Überschussmanagement kaum noch vorstellbar.
Auch hier ist die Verbindung über Router/Switch möglich.
Und gleichzeitig ist diese Lösung sehr preiswert
Hausgrafik_AC ELWA 2_my-PV WLAN-Messgerät my-PV

2-Richtungs-Messung kinderleicht installiert

Der my-PV WiFi Meter wird direkt nach dem Zähler des Energieversorgers im Verteilerschrank montiert.Er misst den Lastfluss über drei externe Klappstromwandler, die ohne Trennung der Phasen montiert werden können.Es geht kaum noch einfacher.




Messbereich 0 – 75 A;(höhere Ströme mit anderen Klappwandlern möglich) 230 V AC (+- 10%)
Schnittstelle W-lan
Abmessung (B x H x T) 90,2 x 71 x 57,5 ​​mm
Schutzart IP 51
Klappstromwandler maximaler Drahtdurchmesser
10 mm
Sondergrößen (B x H x L)
0 – 100 A Drahtdurchmesser max.23 mm, 51 x 41 x 65 mm
0 – 200 A Drahtdurchmesser max.23 mm, 51 x 41 x 65 mm
0 – 400 A Drahtdurchmesser max.36 mm, 67 x 50 x 87 mm
0 – 600 A Drahtdurchmesser max.36 mm, 67 x 50 x 87 mm




Downloadbereich



1 Bestimmungsgemäße Verwendung

Der my-PV WiFi Meter ist für den Betrieb mit my-PV Geräten wie zum Beispiel AC•THOR 9s, AC•THOR oder AC ELWA-E bestimmt.


2 Lieferumfang

  • my-PV WLAN-Messgerät
  • 3 externe Klappstromwandler
  • Kurzanleitung
