MY-PV AC THOR 9

Warmwasser und Heizung mit Solarstrom groß gedacht

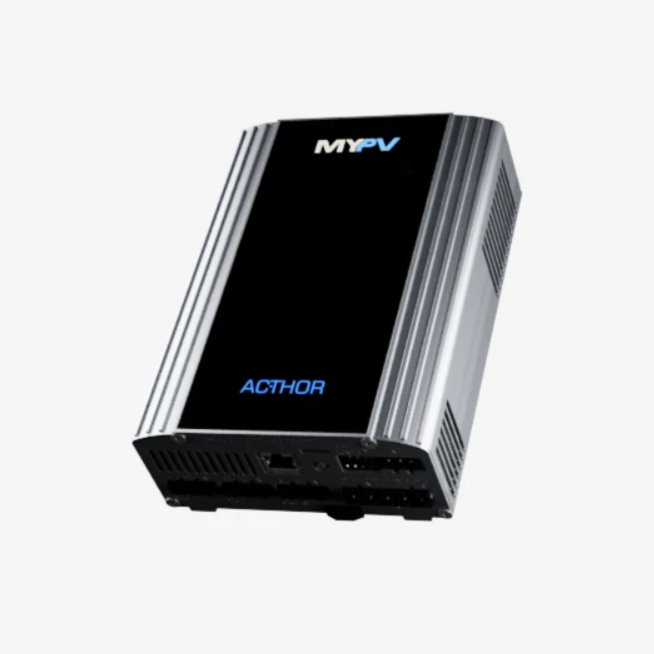

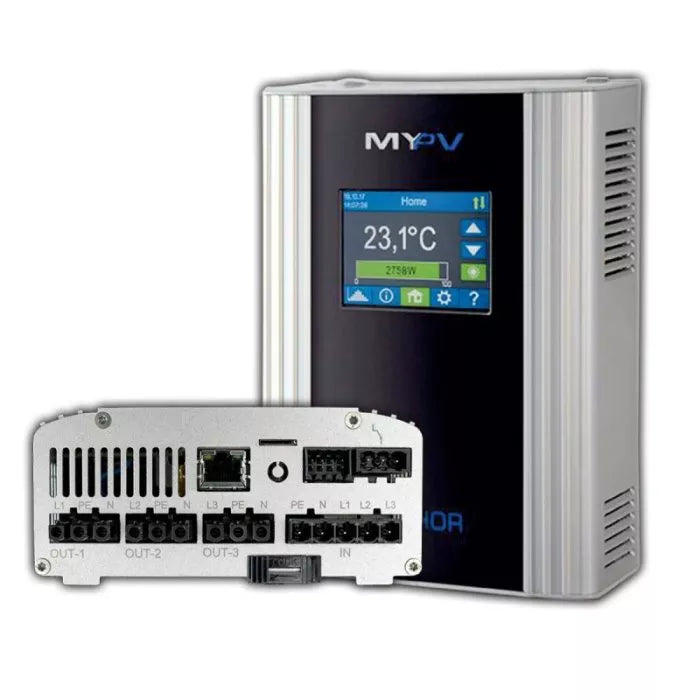

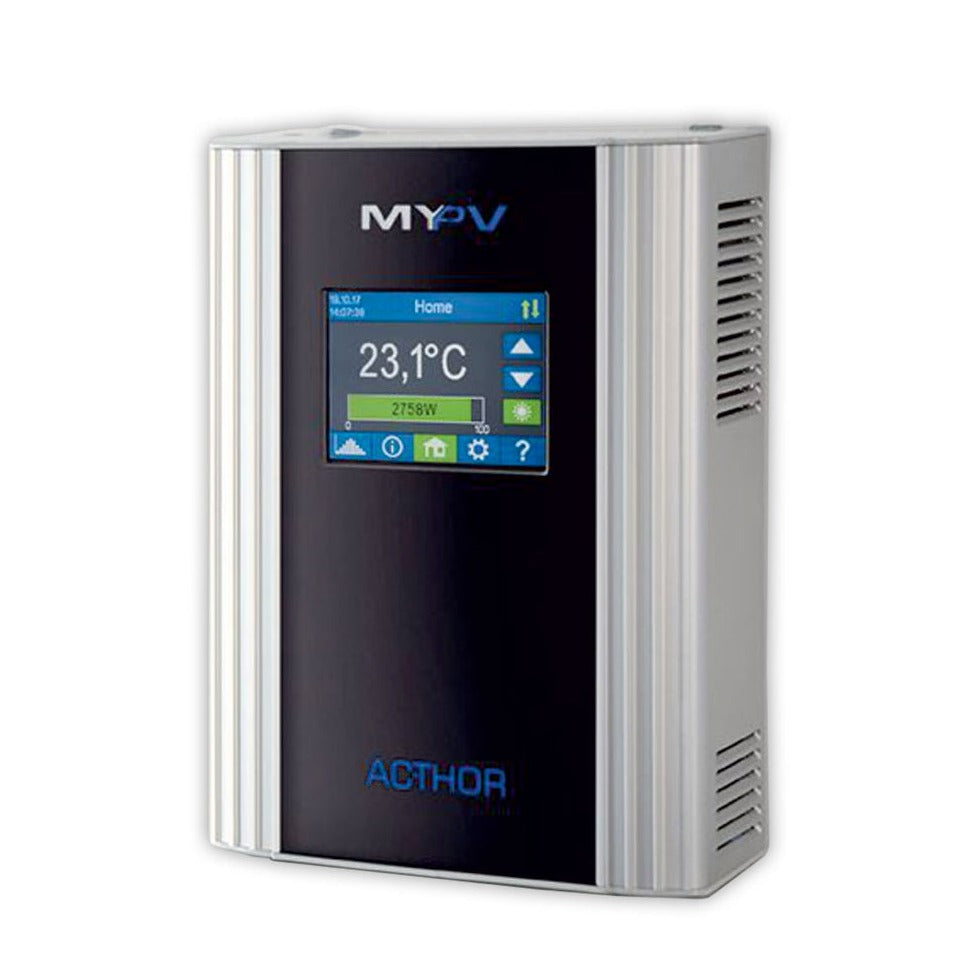

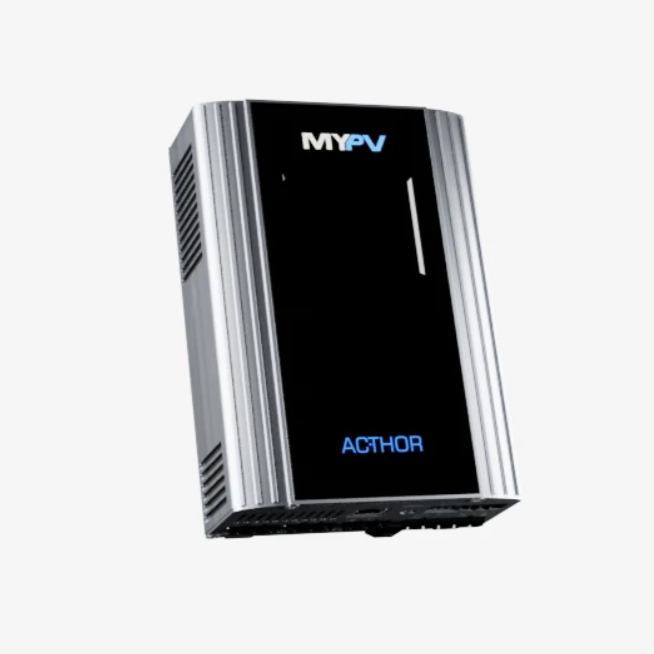

AC•THOR 9s

AC•THOR 9s ist ein 0 – 9 kW stufenlos geregelter Photovoltaik Power-Manager für Warmwasser, elektrische Wärmequellen und optionale Heizung.

Einfach & effizient: Der AC•THOR 9s steuert bis zu 3 elektrische Wärmequellen je nach Verfügbarkeit von PV-Energie und Wärmebedarf – und das sowohl für Warmwasser, als auch für Raumheizung.Er sorgt vollautomatisch für Ihren persönlichen Wohnkomfort.In Wohngebäuden, die wärmetechnisch nach heutigem Standard errichtet oder saniert sind, ersetzt der AC•THOR 9s die konventionelle, wassergeführte Haustechnik.Fehlende Restenergie kann aus dem öffentlichen Stromnetz bezogen werden.

Selbstverständlich kann der AC•THOR 9s aber auch in konventionelle, wassergeführte Systeme, wie beispielsweise Pufferspeicher, integriert werden.Seine Flexibilität lässt keine Wünsche offen.Durch das eingebaute Touchdisplay ist es ohne Geräte jederzeit bedienbar und kinderleicht zu installieren.

Vorteile des AC•THOR 9s

  • Stufenlos bis 9 kW möglich

  • 3 regelbare Ausgänge

  • Für 3-Phasen Heizstäbe mit gemeinsamem Nullleiter

  • Einfache Beladung von drei Zonen 3 x 3 kW

  • Auch mit Wärmepumpe kombinierbar

  • Zweizonen-Raumheizung möglich

  • Verkleinerung des Haustechnikraumes

  • Systemoffen für verschiedene Wechselrichter, Batteriesysteme und Smart Homes

  • Bis zu 85 % PV-Eigenverbrauch auch ohne Batteriespeicher

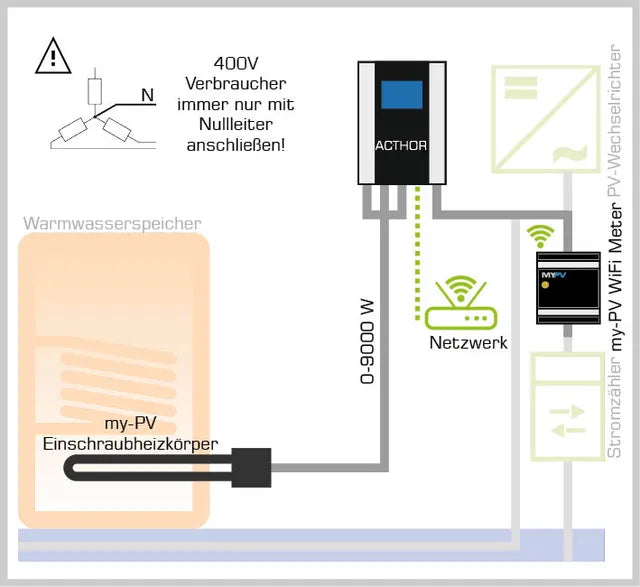

AC•THOR 9s für 3-phasige Heizstäbe bis 9 kW

Der AC•THOR 9s ist bei gleicher Baugröße wie derAC•THOR in der Lage, auch 3-phasige Heizstäbe mit einer Leistung von bis zu 9.000 Watt stufenlos zu regeln.

Selbstverständlich sind auch in dieser Variante alle Anschlüsse steckbar ausgeführt, der Installationsaufwand bleibt somit minimal!

Ideal für diese Betriebsart ist beispielsweise der Einsatz desmy-PV Einschraubheizkörpers 9 kW.

Acthor9sWW9kW+WiFiMeter

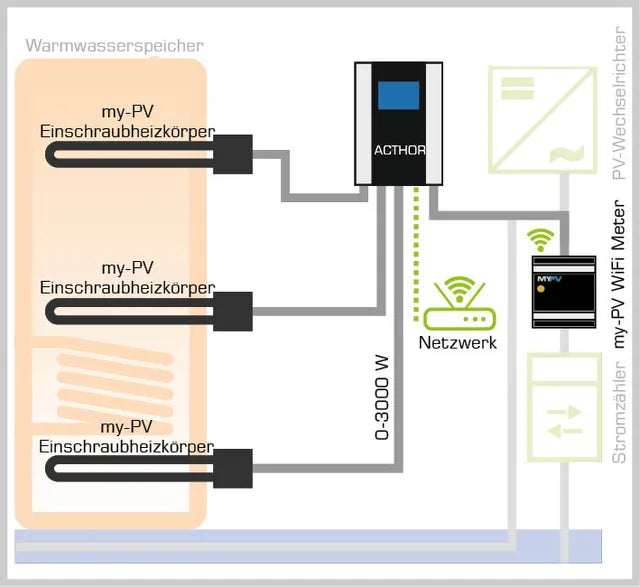

AC•THOR 9s auch für drei einphasige Heizstäbe

Auch sehr große Wärmespeicher können mit dem AC•THOR 9s thermisch ideal beladen werden.Dabei werden bis zu drei Heizelemente nacheinander stufenlos geregelt.Der Vorteil: Warmwasser ist sehr schnell verfügbar.

Stehen mehr als 3.000 Watt Überschuss zur Verfügung, werden die Elemente auch kombiniert, um die Eigennutzung zu maximieren und die Ladedauer zu verkürzen.

Ideal für diese Betriebsart ist beispielsweise der Einsatz desmy-PV Einschraubheizkörpers 3 kW.

Acthor9s3x3kWSchicht+WiFiMeter

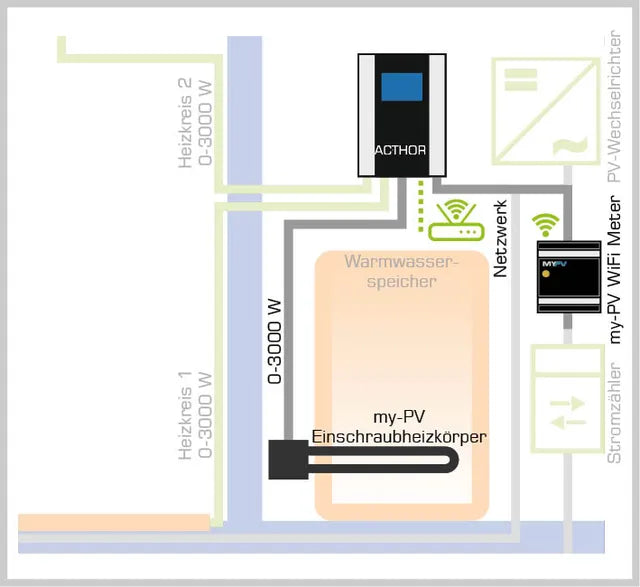

AC•THOR 9s für Warmwasser und Raumheizung

Neben der Warmwasserbereitung kann der AC•THOR 9s auch die elektrische Gebäudeheizung stufenlos und somit photovoltaiktauglich vornehmen.

Zusätzlich zur Heizstabsteuerung ist es möglich, zwei Heizkreise zu versorgen und voneinander unabhängig zu regeln.

Acthor9sWW+2xFBH+IR+WiFiMeter my-PV

AC•THOR 9s in Kombination mit my-PV WiFi Meter

In Kombination mit dem my-PV WiFi Meter verwendet der AC•THOR 9s überschüssige Energie aus ihrer Photovoltaikanlage und versorgt damit stufenlos bis zu 3 elektrische Wärmeerzeuger wie Heizstäbe, elektrische Heizmatten oder Infrarotpaneele.Das gewährleistet eine optimale Energieausnutzung.

Weitere Infos zummy-PV WiFi Meter.

AC•THOR 9s in Kombination mit Batteriespeicher

In Verbindung mit kompatiblen Batteriespeichern übernimmt der AC•THOR 9s, wie derAC ELWA 2 eine Hybridspeicher-Funktion.Dabei kann nicht nur das Warmwasser, sondern auch die Gebäudemasse als Speicher genutzt werden.

Damit wird auch bei größeren PV-Anlagen überschüssige PV-Energie bestens verwendet.Die optimale Prioritätsregelung zwischen Batterie- und Wärmespeicher ist gewährleistet.

AC•THOR 9s in Kombination mit Smart Home

Dank seiner systemoffenen Ansteuerung kommuniziert der AC•THOR 9s auch mit Energiemanagementsystemen.Alternativ zummy-PV Power Meter kann dadurch auch von diesen Quellen die Überschussinformation empfangen werden.Damit sind der Einbindung in individuelle Haussteuerungen keine Grenzen gesetzt.Daten können im Smart Home System visualisiert werden.

Technische Daten:

Netzspannung 3 x 230 V, 50 Hz
Ausgänge 0 – 3000 W stufenlos geregelt, drei Ausgänge, max.9000 W
Netzanschluss 3-phasig mit Nullleiter

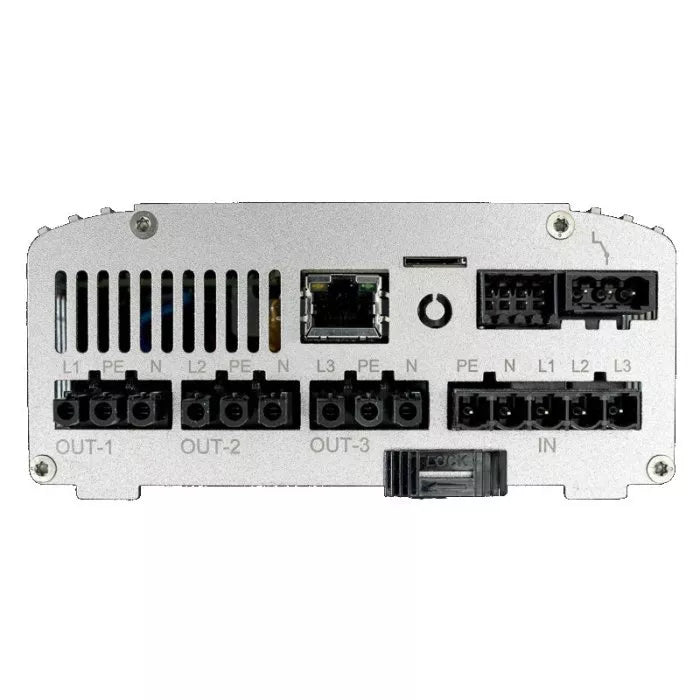

Verbraucheranschlüsse Steckkontakte
Anzeige
Farbgrafik, Touchscreen 2,83"
Abmessungen (B x H x T)

135 x 195 x 65 mm


Downloadbereich

Lieferumfang:

Z1 Stück: AC-THOR 9s Power Manager 9 kW
